Der Honda Illusion 1G wurde in den Jahren 2004 bis 2014 mit verschiedenen Motoren und Modifikationen produziert. In diesem Zeitraum wurde das Modell zweimal modernisiert. In diesem Artikel finden Sie eine Beschreibung der Sicherungen und Relais des Honda Illusion 1G sowie Diagramme der Sicherungskästen und deren Positionen. Beachten Sie insbesondere die Sicherung für den Zigarettenanzünder.

Passagierlounge
Im Fahrgastraum befindet sich der Sicherungskasten unter dem Armaturenbrett auf der Fahrerseite.

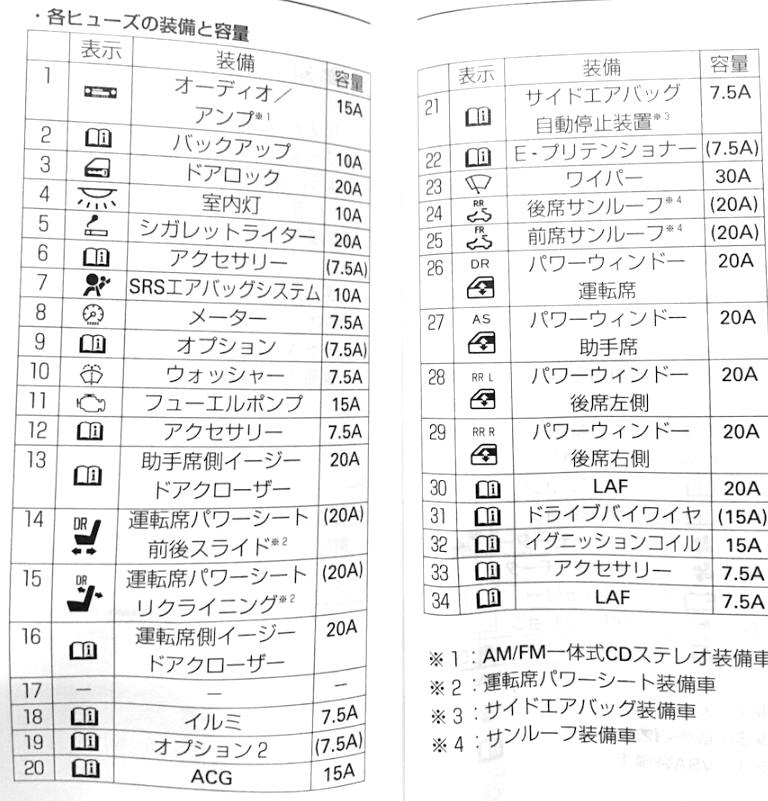

Fotobeispiel

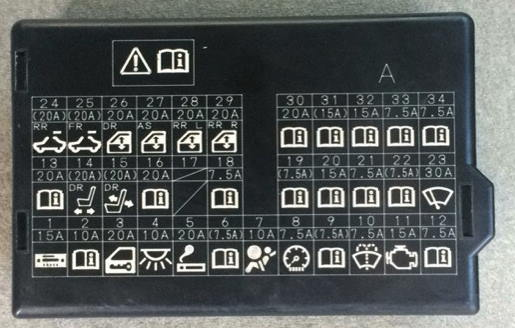

Überprüfen Sie, ob die Aufgabe mit den Diagrammen auf den Blockabdeckungen übereinstimmt.
Blocküberdeckungsdiagramm.

Diagramm

Markierung
- 15A Audio/Verstärker
- 10A Reserve
- Zentralverriegelung 20A
- 10A Innenbeleuchtung
- 20A Auto-Zigarettenanzünder
- 7.5 Zusätzliche Stromquelle
- SRS 10A System
- 7.5A Werkzeuge
- Option 7.5A
- 7,5A Unterlegscheibe
- 20A Kraftstoffpumpe
- Zusätzliches 7,5-A-Netzteil
- 20A elektrischer Stuhl
- Elektrisch verstellbarer Fahrersitz (20 A) mit Höhenverstellung
- 20A Höhenverstellung (hinten)
- 20A Stromversorgung für Beifahrersitz
- Option
- Beleuchtung 7,5 A
- Zündung 15 A
- Generator 15A
- 7,5A Automatische Verriegelung
- Spannvorrichtung 7,5 A
- 30A Scheibenwischer
- 20A Rückabdeckung
- 20A Frontklappe
- Fensterhebermotor Fahrerseite 20A
- 20A Elektrischer Fensterhebermotor für die Beifahrerseite
- 20A Elektrischer Fensterheber hinten links
- 20A Elektrischer Fensterheber hinten rechts
- 20A LAF
- 15A kabelgebundene Steuerung
- Zündspule 15A
- 7,5-A-Zubehör
- 7,5A LAF
Bei einem Zigarettenanzünder im Auto ist die Sicherung Nr. 5 für einen Strom von 20 A zuständig.
Motorraum
Sicherungs- und Relaisblock
Unter der Motorhaube, im Motorraum, kann sich die Haupteinheit mit Sicherungen und Relais je nach Hubraum des Motors auf der linken oder rechten Seite befinden.

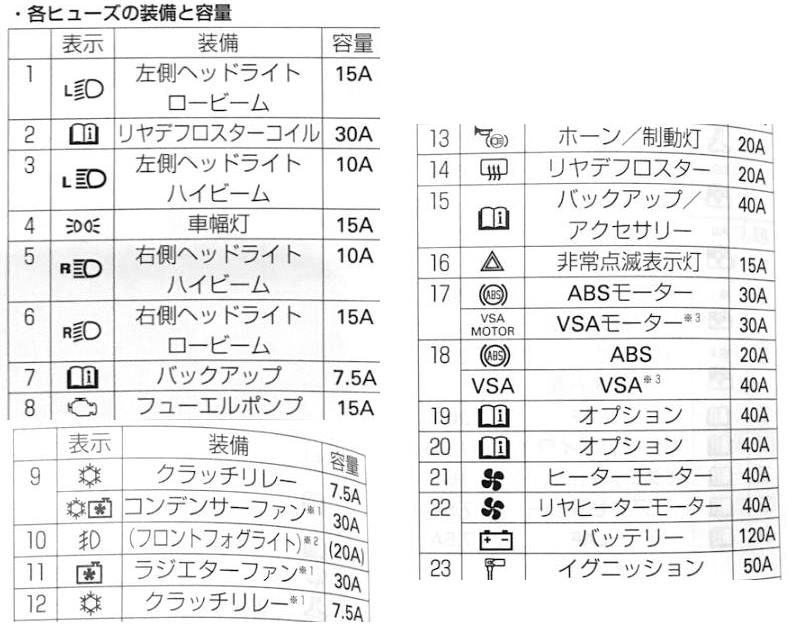

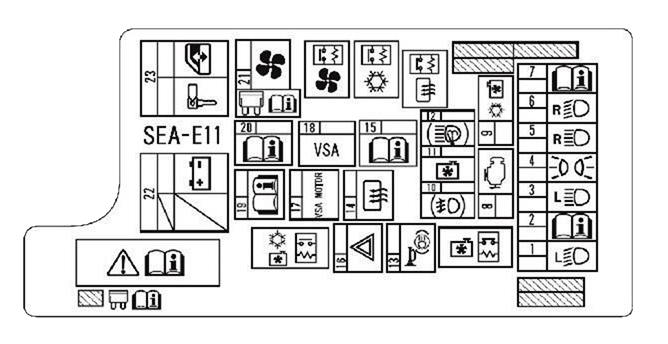

Diagramm

Standort
| 1 | 10A Linker Scheinwerfer (Abblendlicht) |
| 2 | 30A Beheizbare Heckscheibe |
| 3 | 10A Linker Scheinwerfer (Fernlicht) |
| 4 | 15A Seitenmarkierungsleuchte, Armaturenbrettbeleuchtung, Innenraumbeleuchtung, Handschuhfachbeleuchtung, Kennzeichenbeleuchtung, Wählhebelpositionsleuchte |
| 5 | 10A Rechter Scheinwerfer (Fernlicht) |
| 6 | 10A Rechter Scheinwerfer (Abblendlicht) |
| 7 | 7,5A Rückfahrscheinwerfer |
| 8 | 15A Nockenwellenpositionssensor (CMP) B, Kurbelwellenpositionssensor (CKP), Motorsteuergerät (ECM/PCM), Leerlaufregelventil (IAC), Einspritzdüsen, Luftmassenmesser, Motorsteuergerät-Relais (PGM-FI), Datenverbindungsstecker (DLC), Drosselklappenrelais |
| 9 | Klimaanlagenlüfter 20A, Klimaanlagenlüfterrelais |
| 10 | 20A Nebelscheinwerfer |
| 11 | 20-A-Lüfter, Lüfterrelais |
| 30-A-Lüfter, Lüfterrelais | |
| 12 | 7.5AA/C Kompressorkupplung, Klimakompressorkupplungsrelais |
| 30A Scheinwerferwaschanlage-Steuereinheit | |
| 13 | 20A Bremslicht, ABS/TCS (2003–2005), Fahrdynamikregelung (VSA) (2006–2007), Motorsteuergerät (ECM/PCM), Zusatzbremslicht, Zündschalteranzeige, Steuergerät (MICU), Hupe |
| 14 | 40A Beheizbare Heckscheibe, AM/FM-Antennenverstärker, Relais für beheizbare Heckscheibe |
| 15 | 40-A-Sicherungen (interner Sicherungskasten): Nr. 5, 6, 7, 8, 9; Sicherung (Sicherungsblock im Motorraum): Nr. 7 |
| 16 | 15A Blinker- und Alarmanlagenrelais |
| 17 | 30A ABS/TCS oder Fahrzeugstabilitätskontrolle (VSA) |
| 18 | 20A ABS/TCS |
| 40A Fahrzeugstabilitätsassistent (VSA) | |
| 19 | 40-A-Sicherungen (interner Sicherungsblock): Nr. 1, 2, 3, 4 |
| 20 | 40-A-Sicherungen (interner Sicherungskasten): Nr. 12, 14, 15, 16, 17 |
| 21 | 40-A-Heizung, Heizungsrelais |
| 22 | Heckheizungslüftermotor 40A |
| 120-A-Hauptsicherung / Batterie | |
| 23 | 50A Zündschalter |
| 50-A-Fensterheberrelais. Sicherungen (interner Sicherungskasten): Nr. 24, 25, 26, 27, 28 | |
| Relais | |
| R1 | Motorkühlventilator |
| R2 | Klimaanlagenlüfter |
| R3 | Beheizbare Heckscheibe |
| R4 | Kupplung des Klimakompressors |
| R5 | Heizung |
Sicherungsblock
Typ 1

Diagramm

Typ 2

Falls Sie noch etwas hinzufügen möchten, schreiben Sie es bitte in die Kommentare.
