W tym materiale znajdziesz szczegółowe schematy bezpieczników w modelu Chevrolet Malibu (siódma generacja): 2007, 2008, 2009, 2010, 2011, 2012

Bezpiecznik nr 20 w bloku bagażnika odpowiada za gniazda zapalniczki.

W komorze silnika

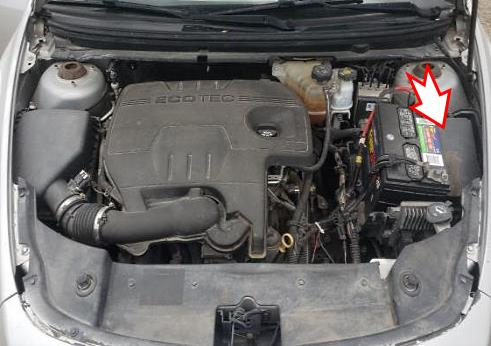

Skrzynka bezpieczników znajduje się obok akumulatora. Aby się do niej dostać, należy zdjąć osłonę ochronną.

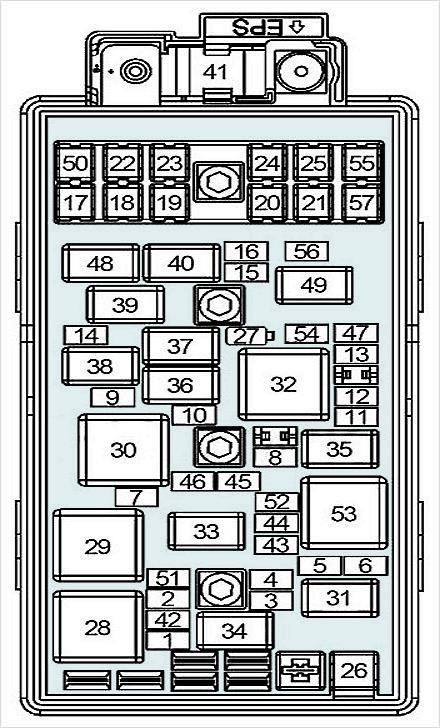

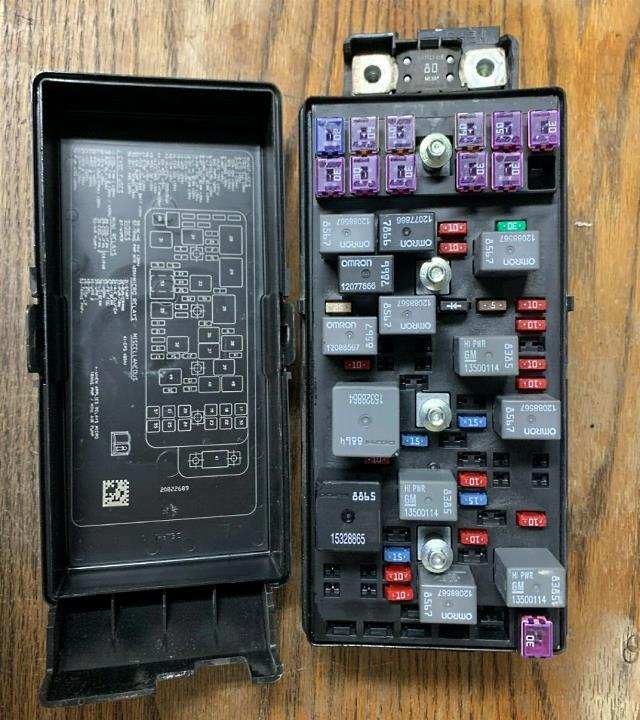

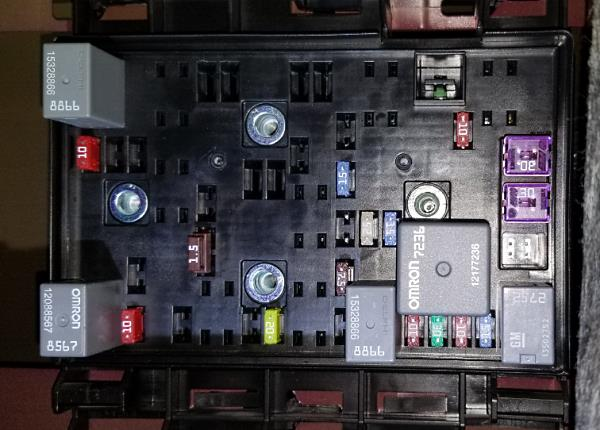

Widok ogólny.

NIE.	Przekaźnik
28	Wentylator chłodzący nr 1 (lewy)
29	Wentylator
30	Wentylator chłodzący nr 2 (prawy)
31	Rozrusznik silnika
32	Przekaźnik rozruchu (zapłon)
33	Moduł sterujący silnikiem (ECM)
34	Sprzęgło sprężarki klimatyzacji
35	Reflektory (światła drogowe)
36	Przednie światła przeciwmgielne
37	Sygnał dźwiękowy
38	Reflektory (światła mijania)
39	Wycieraczka szyby przedniej (nr 1)
40	Wycieraczka szyby przedniej nr 2 – Silnik wycieraczki szyby przedniej
48	Światła do jazdy dziennej
49	Światła stopu
53	Moduł sterujący pomocniczej pompy płynu przekładniowego / Pomocnicza pompa powietrza (AIR)
NIE.	Diody
27	Przekaźnik wycieraczek szyby przedniej nr 1 i nr 2
NIE.	Bezpieczniki	Prąd, A
1	Przekaźnik sprzęgła sprężarki klimatyzacji	10
2	Moduł sterujący silnikiem (ECM)	15
3	3,5 l (LZ4, LZE): Moduł sterujący silnikiem (ECM)	10
	2.4L (LAT): Moduł sterujący odłącznikiem akumulatora generatora, Moduł sterujący rozrusznikiem i generatorem (SGCM)	10
4	Elektromagnes zmiany biegów 1-2, Elektromagnes zmiany biegów 2-3, Elektromagnes zmiany biegów 4-3, Modulacja szerokości impulsu sprzęgła konwertera momentu obrotowego (TCC PWM), Moduł sterowania skrzynią biegów (TCM)	10
5	3,6 l (LY7): Czujnik masowego przepływu powietrza (MAF) / Czujnik temperatury powietrza dolotowego (IAT)	10
	2.4L (LAT): Moduł sterujący rozrusznikiem i generatorem (SGCM), pompa płynu chłodzącego nagrzewnicy	20
6	Elektrozawór oczyszczania zbiornika EVAP, podgrzewane czujniki tlenu (HO2S), czujnik masowego przepływu powietrza (MAF)/czujnik temperatury powietrza dolotowego (IAT) (2,4 l (LAT, LE5, LE9))	10
7	Lewy reflektor (światło mijania)	10
8	Sztafeta klaksonu	15
9	Prawy reflektor (światło mijania)	10
10	Przekaźnik przednich świateł przeciwmgielnych	15
11	Lewy reflektor (światło drogowe)	10
12	Prawy reflektor (światło drogowe)	10
13	2,4 l (LAT, LE5, LE9), 3,6 l (LY7): moduł sterujący silnikiem (ECM), moduł lokalizacji telematyki pojazdu i moduł sterujący immobilizerem	10
14	Przekaźnik wycieraczek szyby przedniej nr 1 i nr 2, zespół silnika wycieraczek szyby przedniej	25
15	ABS (Elektroniczny moduł sterujący hamulcami (EBCM))	10
16	2,4 l (LAT, LE5, LE9), 3,6 l (LY7): moduł sterujący silnikiem (ECM), moduł lokalizacji telematyki pojazdu i moduł sterujący immobilizerem	10
17	Przekaźnik wentylatora chłodzącego nr 1	30
18	Przekaźnik wentylatora chłodzącego nr 2	30
	3,6 l (LY7 – 2012): przekaźnik wentylatora chłodzącego nr 2	40
19	Jednostka sterująca silnikiem wentylatora, przekaźnik silnika wentylatora, przekaźnik RUN	30
20	Moduł sterowania nadwoziem (BCM), bezpieczniki (w przedziale pasażerskim): „20”, „21”, „22”, „23”, „24”	30
21	Bezpieczniki w bloku przedziału pasażerskiego: nr 12, nr 14, nr 15	30
22	Bezpieczniki w bloku bagażnika: „10”, „13”, „14”, „16”, „17”, „20”, „23”	60
23	Bezpieczniki w bloku bagażnika: „1”, „2”, „5”, „6”, „22”, „25”	60
24	Układ ABS (elektroniczny moduł sterujący hamulcami (EBCM))	60
25	Jednostka sterująca nadwoziem, bezpiecznik (w przedziale pasażerskim): „1”, „2”, „5”, „6”, przekaźnik pomocniczy	50
26	Przekaźnik rozrusznika	30
41	2.4L (LE5, LE9, LAT): Moduł sterujący wspomaganiem układu kierowniczego	80
42	Moduł sterujący skrzynią biegów	10
43	3,6 l (LY7): wtryskiwacze paliwa (ODD), cewka/moduły zapłonowe (ODD)	15
	2.4L (LE5 lub LE9): Cewki zapłonowe	15
	3,5 l (LZ4, LZE): Moduł sterujący zapłonem	15
44	3,6 l (LY7): wtryskiwacze paliwa (parzyste), moduły cewek zapłonowych (parzyste)	15
	2,4 l (LE5, LE9, LAT), 3,5 l (LZ4, LZE): wtryskiwacz paliwa	10
45	3,5 l (LZ4, LZE), 3,6 l (LY7): Podgrzewany czujnik tlenu (HO2S) Bank 1 Czujnik 2, Podgrzewany czujnik tlenu (HO2S) Bank 2 Czujnik 2	10
46	Przekaźnik świateł do jazdy dziennej	15
47	Przekaźnik światła stopu	10
50	Podnośniki szyb	20
51	2.4L (LAT): Moduł sterujący rozrusznikiem i generatorem (SGCM)	10
	3,5 l (LZ4, LZE): Moduł sterujący silnikiem (ECM)	10
52	Przekaźnik pompy wtrysku powietrza wtórnego (AIR)	10
	Moduł sterujący pompą pomocniczą skrzyni biegów	20
54	Jednostka sterująca urządzeniami nadwozia (sterowanie zmiennym napięciem)	5
	2.4L (LAT): Moduł sterowania nadwoziem (sterowanie zmiennym napięciem)	15
55	Falownik DC/AC	30
56	ABS (Elektroniczny moduł sterujący hamulcami (EBCM))	30
57	Zapasowy	20

W salonie

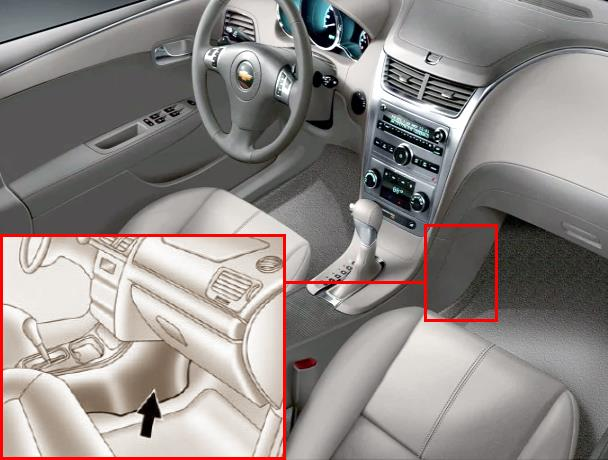

Znajduje się po stronie pasażera, blisko podłogi. Zdejmij osłonę panelu, a następnie zdejmij osłonę bloku

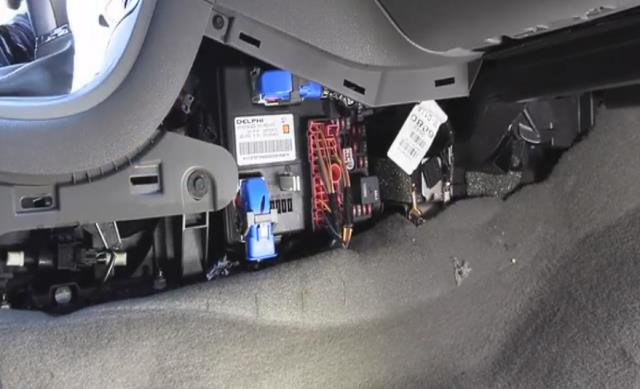

Przykład dostępu.

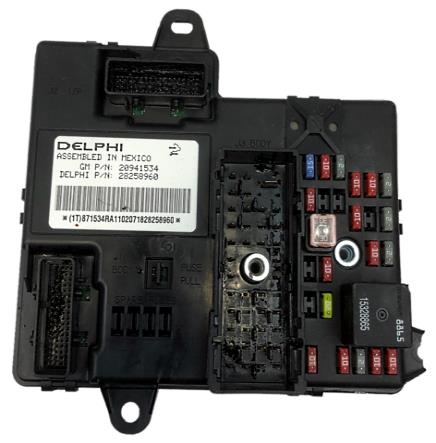

Widok ogólny skrzynki bezpieczników w przedziale pasażerskim.

NIE.	Opis	Prąd, A
1	Jednostka sterująca nadwoziem (zamki drzwi)	15
2	Jednostka sterująca wyposażeniem nadwozia (oświetlenie wnętrza)	10
3	Sterowanie na kierownicy	2
4	2007-2008: Moduł pedałów regulowanych, przełącznik położenia pedału regulowanego	10
5	Moduł interfejsu komunikacyjnego pojazdu (VCIM (OnStar))	10
6	Przełącznik zewnętrznego lusterka wstecznego	2
7	Moduł sterujący podgrzewaniem fotela (kierowca/pasażer), przełącznik podgrzewania fotela (kierowca/pasażer), wewnętrzne lusterko wsteczne, moduł sterujący dachem panoramicznym	10
8	Pusty	—
9	Pusty	—
10	Przełącznik wycieraczek/spryskiwaczy szyby przedniej	10
11	Pusty	—
12	Moduł sterujący wspomaganiem układu kierowniczego	2
13	Elektryczne szyby	30
14	Moduł czujnika i diagnostyki poduszki powietrznej (SDM)	10
15	Jednostka sterująca blokadą skrzyni biegów A/T, włącznik/wyłącznik tempomatu, wskaźnik stanu poduszki powietrznej pasażera	2
16	Pusty	—
17	Moduł sterowania ogrzewaniem, wentylacją i klimatyzacją (HVAC)	10
18	Pusty	—
19	Ogrzewanie, wentylacja, klimatyzacja (HVAC) – przełącznik wentylatora	20
20	Moduł czujnika i diagnostyki poduszki powietrznej (SDM)	10
21	System audio	10
22	Wyłącznik zapłonu	2
23	Złącze łącza danych (DLC), moduł sterowania HVAC	10
24	Zestaw wskaźników, moduł sterujący alarmem antykradzieżowym	10
Przekaźnik
R1	Silnik wentylatora chłodzącego
Przekaźniki bezobsługowe
R2	Elektryczny zamek do drzwi
R3	Elektryczny zamek drzwi (odblokowanie)
R4	Siłownik zamka drzwi kierowcy (odblokowanie)
R5	Lampy oświetlenia wewnętrznego

W bagażniku

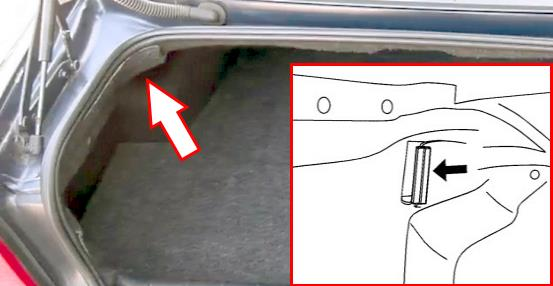

Skrzynka bezpieczników znajduje się po prawej stronie bagażnika, za listwą wykończeniową.

Przykład dostępu.

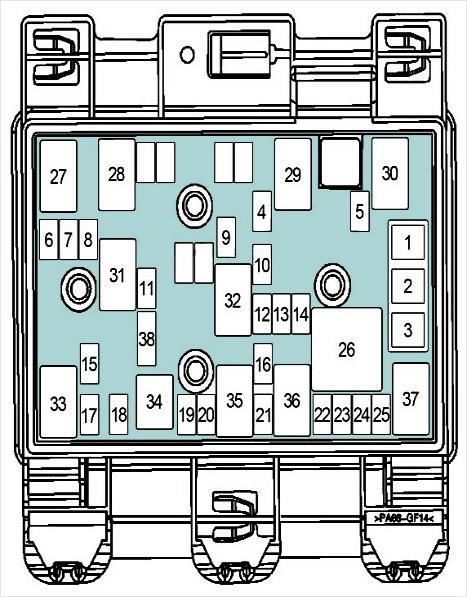

NIE.	Opis	Prąd, A
1	Jednostka sterująca siedzeniem pasażera	30
2	Jednostka sterująca fotelem kierowcy	30
3	Zarezerwować	—
4	Zarezerwować	—
5	Zawór elektromagnetyczny wentylacji parowej (EVAP)	10
6	Przekaźnik świateł postojowych (moduł sterujący nadwozia (BCM), światła tablicy rejestracyjnej, światła postojowe/kierunkowskazowe, światła tylne, światła tylne/hamulcowe i światła kierunkowskazów), przyciemnianie zestawu wskaźników	10
7	Zarezerwować	—
8	Zarezerwować	—
9	Jednostka sterująca szyberdachem, moduł zasłony szyberdachu	25
10	Jednostka sterująca lukiem	15
11	Zarezerwować	—
12	Zarezerwować	—
13	Wzmacniacz audio	25
14	Podgrzewane siedzenia	15
15	Zarezerwować	—
16	Radio cyfrowe, nadajnik do otwierania drzwi garażowych, odbiornik do zdalnego sterowania zamkiem drzwi (RCDLR)	7,5
17	Przekaźnik światła cofania	10
18	Zarezerwować	—
19	Zarezerwować	—
20	Bezpiecznik zapalniczki samochodowej Chevrolet Malibu, gniazdo pomocnicze (konsola)	20
21	Zarezerwować	—
22	Przekaźnik otwierania bagażnika	10
23	Ogrzewanie tylnej szyby	30
24	Podgrzewane lusterka	10
25	Przekaźnik pompy paliwa	15
26	Przekaźnik ogrzewania tylnej szyby i lusterka
27	Światła postojowe (światła cofania, moduł sterujący nadwoziem (BCM), nadajnik otwieracza bramy garażowej, moduł sterujący ogrzewaniem, wentylacją, klimatyzacją, światła tablicy rejestracyjnej, światła postojowe/kierunkowskazowe, światła tylne, tylne światło hamowania i kierunkowskazy)
28	Zarezerwować
29	Zarezerwować
30	Zarezerwować
31	Zarezerwować
32	Zarezerwować
33	Światła cofania, lusterko wsteczne wewnętrzne
34	Zarezerwować
35	Zarezerwować
36	Przekaźnik otwierania bagażnika
37	Przekaźnik pompy paliwa
38	Dioda otwierania pokrywy bagażnika
