Honda Civic 9. generacji była produkowana w latach 2012, 2013, 2014 i 2015 w różnych wersjach nadwozia: sedan, coupé, hatchback i kombi. W tym artykule znajdziesz opis bezpieczników i przekaźników Hondy Civic 9 wraz ze schematami blokowymi, lokalizacją i przykładowymi zdjęciami ich zastosowania. Zwróćmy uwagę na bezpiecznik zapalniczki.
Amerykańskie sedany i coupé oraz europejskie hatchbacki i kombi znacznie różniły się od siebie, zarówno pod względem ogólnego układu, jak i zawartości technicznej, dlatego też cel bezpieczników i przekaźników w blokach może różnić się od prezentowanego.
Blok kabinowy

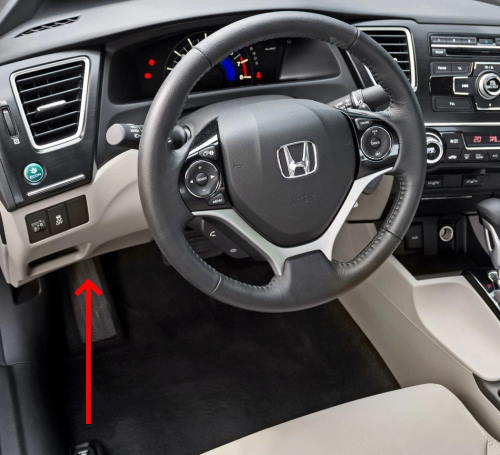

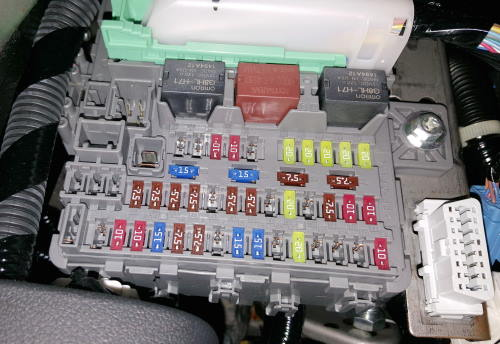

W kabinie jednostka główna z bezpiecznikami i przekaźnikami umieszczona jest pod deską rozdzielczą po stronie kierowcy.
Opis
| 1 | 20A NAS (system wspomagania zaczepu) |
| 2 | 10A ACG (zapłon) |
| 3 | 10A SRS |
| 4 | 15A Pompa paliwa |
| 5 | Urządzenia 7,5A |
| 6 | 7.5A Regulator szyb |
| 7 | 15A VB SQL |
| 8 | Silnik zamka drzwi 15A 2 (odblokowanie) |
| 9 | Silnik zamka drzwi 15A (odblokowanie) |
| 10 | 10A Oświetlenie zewnętrzne dzienne |
| 11 | 20A Łukasz |
| 12 | Gniazdo akcesoriów 15/20A (konsola środkowa) |
| 13 | 20A Elektryczny napęd fotela |
| 14 | 15A Podgrzewacze siedzeń |
| 15 | 10A Silnik zamka drzwi kierowcy (odblokowanie) |
| 16 | – |
| 17 | – |
| 18 | – |
| 19 | 7,5A AC |
| 20 | Zamek kluczykowy 7,5A ACC |
| 21 | 7,5A Światła do jazdy dziennej |
| 22 | 7,5A HAC |
| 23 | 7,5A HAC |
| 24 | 7,5A ABS/VSA |
| 25 | 7,5A AC |
| 26 | – |
| 27 | Gniazdo zasilania dodatkowego 15/20A (przód), zapalniczka samochodowa |
| 28 | Podkładka 15A |
| 29 | 7,5A ODS |
| 30 | 10A Silnik zamka drzwi kierowcy (zamek) |
| 31 | 10A Smart |
| 32 | Silnik zamka drzwi 15A 2 (zamek) |
| 33 | 15A Silnik zamka drzwi 1 (zamek) |
| 34 | 7,5A Małe lampki (wymiary) |
| 35 | Oświetlenie 7,5A |
| 36 | Zarezerwować |
| 37 | 20A Elektryczny napęd fotela |
| 38 | 10A Lewe światło drogowe |
| 39 | 10A Prawe światło drogowe |
| 40 | 7,5A Światło przeciwmgielne tylne |
| 41 | Zamek 20A |
| 42 | 20A Podnośnik szyby kierowcy |
| 43 | 20A Podnośnik szyby pasażera z tyłu |
| 44 | 20A Podnośnik szyby pasażera z przodu |
| 45 | 20A Podnośnik tylnej szyby po stronie kierowcy |
| 46 | 30A Wycieraczka szyby przedniej |
| – | 7,5A STS |
| R1 | Przekaźnik szyb elektrycznych |
| R2 | Przekaźnik pompy paliwa |
| R3 | Przekaźnik rozrusznika |
| R4 | |
| R5 | Przekaźnik wtrysku paliwa |
| R6 | Przekaźnik szyb elektrycznych |

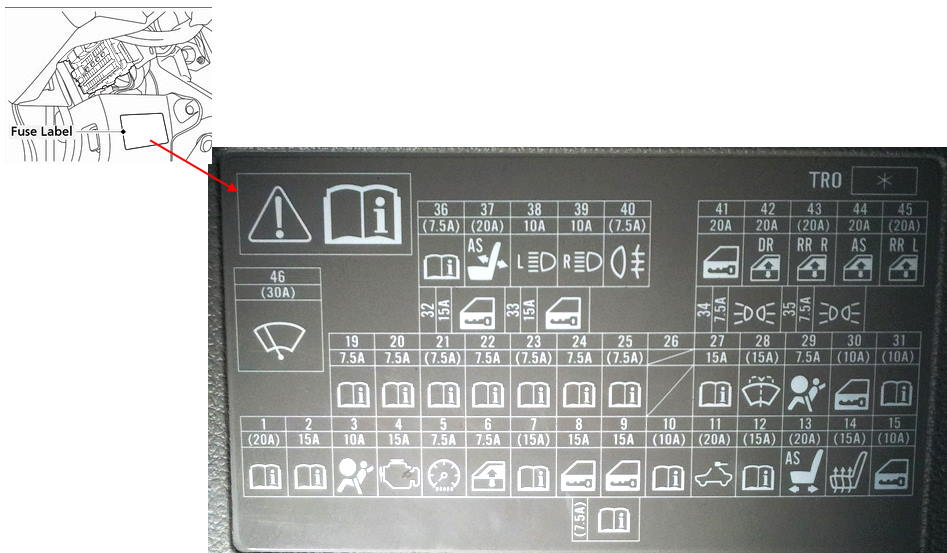

Sprawdź oznaczenia pierwiastków na diagramach.

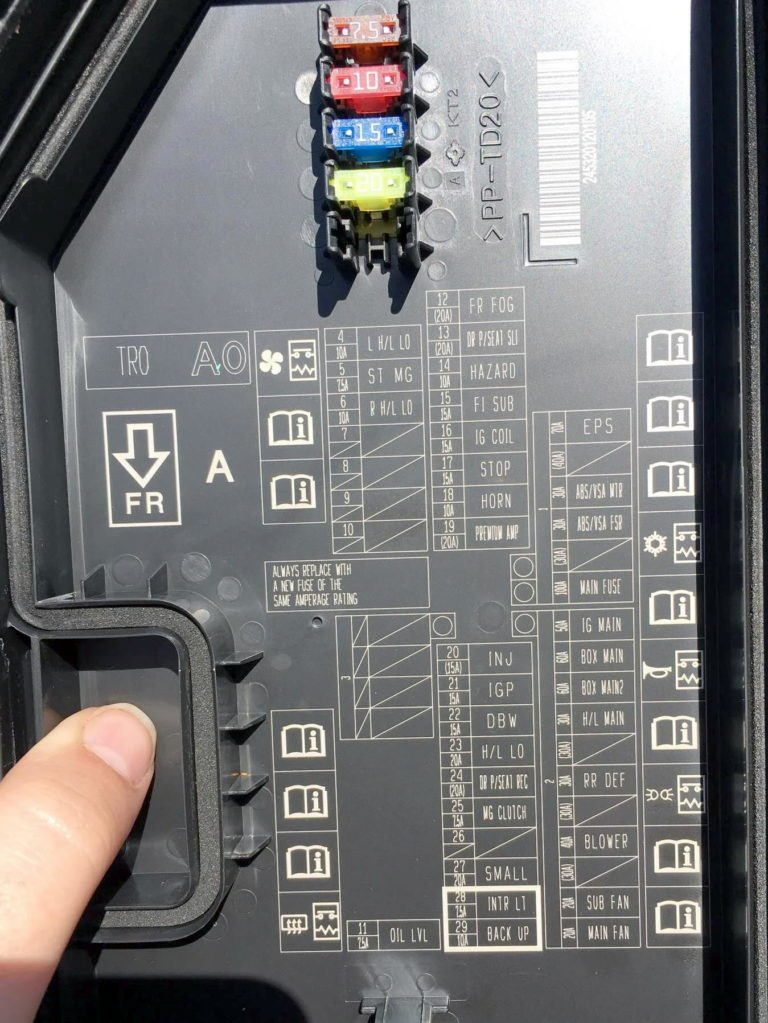

Przykład diagramu z notacją
Blok pod maską

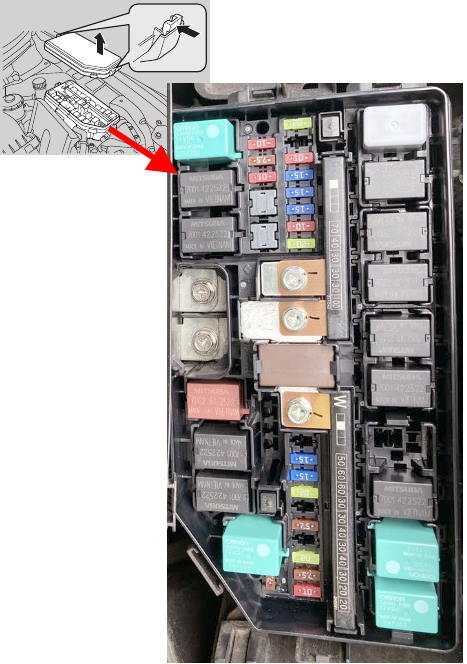

Pod maską, po lewej stronie, znajduje się jednostka główna z bezpiecznikami i przekaźnikami, przykryta pokrywą ochronną.
Spotkanie
| 1 | 70A EPS (wspomaganie kierownicy) |
| Silnik 30A ABS/VSA | |
| 30A ABS/VSA FSR | |
| Silnik czyszczący 30A | |
| 100A Bezpiecznik główny | |
| 2 | 30/50A IG główny |
| Blok bezpieczników głównych 60A | |
| 60A Główny blok bezpieczników 2 | |
| 30A Główny bezpiecznik reflektora | |
| Przełącznik ST/MG 30A | |
| 30 Ogrzewanie tylne | |
| 30A IG Main 2 | |
| Wentylator 40A | |
| 20F Silnik wentylatora pomocniczego | |
| 20F Silnik wentylatora głównego | |
| 3 | – |
| 4 | 15A Lewe światło mijania |
| 5 | 7,5A ST DIAG/ST MG |
| 6 | 15A Prawe światło mijania |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | 7.5A Poziom oleju |
| 12 | 20A Światła przeciwmgielne |
| 13 | 20A Elektrycznie przesuwany fotel kierowcy |
| 14 | 10A Alarm awaryjny |
| 15 | 15A FI Sub (wtrysk) |
| 16 | Cewka zapłonowa 15A IG |
| 17 | 15A Sygnały stopu |
| 18 | 10A Sygnał dźwiękowy |
| 19 | 20A Sprzęt elektryczny przyczepy |
| 20 | 15A Wtryskiwacz światła mijania prawego reflektora |
| 21 | 15A IGP |
| 22 | 15A DBW |
| 23 | 15A Lewe światło mijania |
| 24 | 20A Fotel kierowcy z elektryczną regulacją pochylenia |
| 25 | Sprzęgło 7,5A |
| 26 | Podkładka 15A |
| 27 | 20A Światła obrysowe boczne |
| 28 | 7,5A Oświetlenie wewnętrzne |
| 29 | 10A Światło cofania |
| R1 | Przekaźnik wentylatora nagrzewnicy |
| R2 | Przekaźnik rozrusznika 1 |
| R3 | Przekaźnik wentylatora pomocniczego |
| R4 | Przekaźnik cewki zapłonowej |
| R5 | Przekaźnik rozrusznika 2 |
| R6 | Przekaźnik układu wtryskowego |
| R7 | Przekaźnik ogrzewania tylnego |
| R8 | Przekaźnik prędkości wentylatora (wysoka/niska) |
| R9 | Przekaźnik wentylatora głowicy |
| R10 | Przekaźnik czyszczący żużel |
| R11 | Przekaźnik sprzęgła magnetycznego |
| R12 | Przekaźnik przednich świateł przeciwmgielnych |
| R13 | Sztafeta klaksonu |
