Schemat skrzynki bezpieczników Audi A3/S3 (2004-2007).

Opublikowano | Autor: bezpiecznikisamochodowe | Brak komentarzy

Lokalizacja skrzynek, schematy bloków bezpieczników elektrycznych w Audi A3 / S3 (8P) (lata modelowe 2003, 2004, 2005, 2006, 2007, 2008).

Wymiana bezpieczników

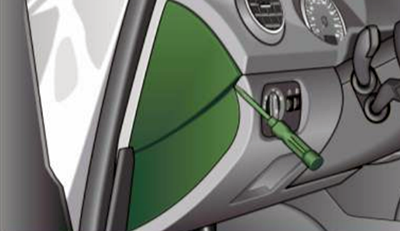

Obwody zasilania są chronione bezpiecznikami. Bezpieczniki znajdują się po lewej stronie deski rozdzielczej i po lewej stronie komory silnika, oba za osłoną.

  1. Wyłącz zapłon i odłącz urządzenie elektryczne od źródła zasilania.
  2. Zdejmij pokrywę bezpiecznika.
  3. Dowiedz się, który bezpiecznik jest odpowiedni dla danego odbiornika energii elektrycznej.
  4. Zdejmij plastikowy zacisk z uchwytu pokrywy bezpiecznika, załóż go na przepalony bezpiecznik i wyciągnij bezpiecznik.
  5. Przepalony bezpiecznik (można go rozpoznać po stopionym pasku metalu) należy wymienić na nowy bezpiecznik tego samego typu.
  6. Należy zachować ostrożność podczas zakładania pokrywy bezpieczników.

Jeżeli po krótkim czasie przepali się nowy bezpiecznik, należy jak najszybciej zlecić sprawdzenie instalacji elektrycznej w specjalistycznym warsztacie.

Uwaga!

Nie „naprawiaj” bezpieczników ani nie wymieniaj ich na bezpieczniki o wyższym natężeniu prądu. W przeciwnym razie istnieje ryzyko pożaru. Możesz również uszkodzić inne elementy instalacji elektrycznej.

Przedział pasażerski

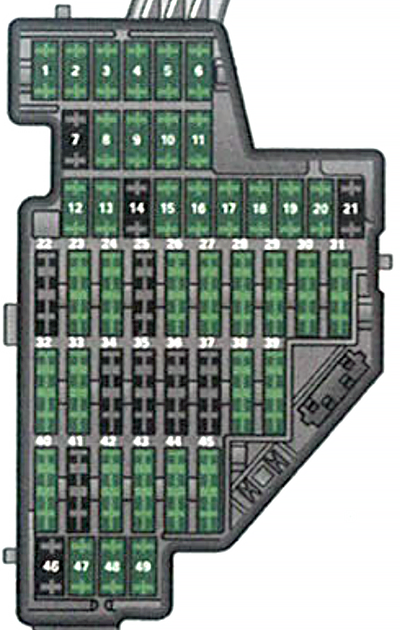

Schemat bezpieczników

NIE.KonsumentWzmacniacz
1Jednostka sterująca przyczepy, elementy silnika (I), ręczna regulacja zasięgu reflektorów, automatyczna regulacja zasięgu reflektorów, jednostka sterująca AFS, elementy silnika (II), włącznik świateł (podświetlenie sterownika), złącze diagnostyczne10A
2Napęd na wszystkie koła, automatyczna skrzynia biegów, jednostka sterująca transmisją danych CAN (bramka), elektromechaniczny układ kierowniczy, wyświetlacz przełożenia automatycznej skrzyni biegów, przekaźnik silnika, jednostka sterująca zbiornikiem paliwa, jednostka sterująca ABS, ASR, ESP, przełącznik świateł10A
3Poduszka powietrzna5A
4Ogrzewanie (deska rozdzielcza), klimatyzacja (czujnik ciśnienia, czujnik jakości powietrza), przyciski elektronicznego programu stabilizacji toru jazdy (ESP), kontroli antypoślizgowej (ASR) i wskaźnika ciśnienia w oponach, czujnik poziomu oleju (WIV), włącznik świateł cofania, podgrzewane przednie i tylne siedzenia, nawigacja w zestawie wskaźników, asystent parkowania, otwieracz drzwi garażowych, lusterko wewnętrzne z funkcją automatycznego przyciemniania, podgrzewane dysze spryskiwaczy, ogrzewanie (jednostka sterująca), klimatyzacja (jednostka sterująca)5A
5Latarnia morska AFS (po lewej)5A
6Latarnia morska AFS (po prawej)5A
7Wolny–
8Wolny–
9Wolny–
10Wolny–
11Wolny–
12Centralny zamek (drzwi przednie)10A
13Centralny zamek10A
14Elektroniczny program stabilizacji toru jazdy (ESP) (jednostka sterująca), automatyczna skrzynia biegów (jednostka sterująca), system wspomagania parkowania, pole wskaźnika biegu w automatycznej skrzyni biegów10A
15Oświetlenie wewnętrzne, lampki do czytania10A
16Złącze diagnostyczne, czujnik deszczu, ogrzewanie (jednostka sterująca), klimatyzacja (jednostka sterująca), ogrzewanie postojowe10A
17Alarm antywłamaniowy5A
18Wolny–
19Wolny–
20Wolny–
21Wolny–
22Klimatyzacja (wentylator)40A
23Podnośnik szyby kierowcy z przodu30A
24Zapalniczka20A
25Ogrzewanie tylnej szyby30A
26Gniazdo zasilania w bagażniku20A
27Jednostka sterująca zbiornikiem paliwa, pompa paliwa15A
28Tylne szyby30A
29Wolny–
30Automatyczna skrzynia biegów20A
31Automatyczna skrzynia biegów/Pompa próżniowa20A
32System czyszczenia reflektorów30A
33Szyberdach/deflektor wiatru20A
34Podgrzewanie siedzeń tylnych20A
35Wolny–
36Podparcie lędźwiowe10A
37Podgrzewanie fotela, przód20A
38Podnośnik szyby przedniej po stronie pasażera30A
39Wolny–
40Klimatyzacja/Ogrzewanie ręczne (wentylator)40A
41Wycieraczka tylnej szyby15A
42Wycieraczka szyby przedniej (pompa spryskiwacza)15A
43Elektronika komfortu (jednostka sterująca)20A
44Jednostka sterująca przyczepy20A
45Jednostka sterująca przyczepy15A
46Gniazdo zasilania przyczepy10A
47Preinstalacja dla urządzeń mobilnych (interfejs VDA)5A
48Pojazdy specjalne10A
49Pojazdy specjalne5A

Komora silnika

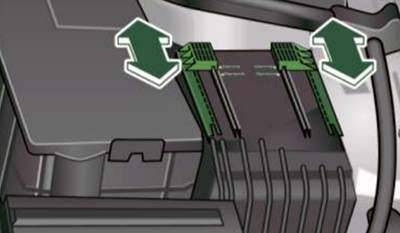

Odblokuj pokrywę bezpieczników i przesuń oba suwaki do przodu.

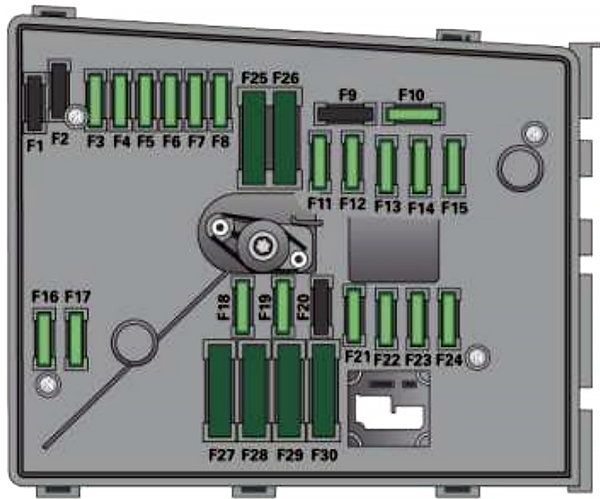

Wersja 1 (z 30 bezpiecznikami)

Zestaw bezpieczników do modeli z silnikami benzynowymi 1.6L i 2.0L FSI oraz wszystkimi silnikami Diesla.

NIE.KonsumentWzmacniacz
F1Wolny–
F2Elektronika kierownicy5A
F3Napięcie akumulatora5A
F4Zawory układu zapobiegającego blokowaniu kół (ABS)30A
F5Jednostka sterująca skrzynią biegów15A
F6Panel instrumentów5A
F7Wolny–
F8Sprzęt radiowy, system nawigacyjny15A/25A
F9System nawigacyjny, telefon komórkowy, urządzenie TV5A
F10Przekaźnik główny10A
F11Ogrzewanie stacjonarne20A
F12Jednostka sterująca transmisją danych CAN (bramka)5A
F13Jednostka sterująca silnikiem (silnik benzynowy/diesel)25A/30A
F14Moduł zapłonowy, cewki zapłonowe20A
F15Jednostka sterująca czasem podgrzewania wstępnego / Elementy silnika, sondy lambda5A/10A/15A
F16Pompa układu zapobiegającego blokowaniu kół (ABS)30A
F17Klakson15A
F18Wzmacniacz audio30A
F19Układ wycieraczek przedniej szyby30A
F20Zawór dozujący20A
F21Sonda lambda (TDD/Sonda lambda (silnik benzynowy)10A/15A
F22Przełącznik pedału sprzęgła, przełącznik świateł stopu5A
F23Elementy silnika5A/10A/15A
F24Elementy silnika10A
F25Oświetlenie lewe (sterownik zasilania pokładowego)30A
F26Oświetlenie prawe (sterownik zasilania pokładowego)30A
F27Jednostka sterująca pompą powietrza wtórnego/czasem świec żarowych40A/50A
F28Zacisk zasilania 1540A
F29Bezpieczniki na desce rozdzielczej (wyposażenie opcjonalne)50A
F30Zacisk zasilania 7550A

Wersja 2 (z 54 bezpiecznikami)

Zestaw bezpieczników do modeli z silnikiem benzynowym 2.0L FSI z turbodoładowaniem i 3.2L V6.

NIE.KonsumentWzmacniacz
F1Pompa układu zapobiegającego blokowaniu kół (ABS)30A
F2Zawory układu zapobiegającego blokowaniu kół (ABS)30A
F3Wolny–
F4Napięcie akumulatora5A
F5Klakson15A
F6Zawór sterujący dawkowaniem/Pompa paliwa15A
F7Wolny–
F8Wolny–
F9Elementy silnika10A
F10Miernik masy powietrza10A
F11Sonda lambda przed katalizatorem10A
F12Sonda lambda za katalizatorem10A
F13Automatyczna skrzynia biegów15A
F14Wolny–
F15Pompa wodna z aktywnym cyklem dobiegu10A
F16Elektronika kierownicy5A
F17Panel instrumentów5A
F18Wzmacniacz audio30A
F19Sprzęt radiowy, system nawigacyjny15A/25A
F20System nawigacyjny, telefon komórkowy, urządzenie TV5A
F21Wolny–
F22Wolny–
F23Jednostka sterująca silnikiem, przekaźnik główny10A
F24Jednostka sterująca transmisją danych CAN (bramka)5A
F25Wolny–
F26Wolny–
F27Wolny–
F28Jednostka sterująca silnikiem25A
F29Przekaźnik silnika, elementy silnika5A
F30Ogrzewanie stacjonarne20A
F31Układ wycieraczek przedniej szyby30A
F32Wolny–
F33Wolny–
F34Wolny–
F35Wolny–
F36Wolny–
F37Wolny–
F38Elementy silnika10A
F39Przełącznik pedału sprzęgła, przełącznik świateł stopu5A
F40Cewki zapłonowe20A
F41Wolny–
F42Zasilanie przekaźnika silnika5A
F43Cewki zapłonowe30A
F44Wolny–
F45Wolny–
F46Wolny–
F47Oświetlenie lewe (sterownik zasilania pokładowego)30A
F48Oświetlenie prawe (sterownik zasilania pokładowego)30A
F49Zacisk zasilania 1540A
F50Wolny–
F51Pompa powietrza wtórnego40A
F52Zacisk zasilania 7550A
F53Bezpieczniki na desce rozdzielczej (wyposażenie opcjonalne)50A
F54Wolny–
