Audi A5 F5 reprezentuje drugą generację linii modelowej Audi A5, produkowanej w latach 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 i 2025. W tym czasie model przeszedł lifting. Niniejszy artykuł zawiera opis bezpieczników i przekaźników w Audi A5 F5, wraz ze schematami, ich lokalizacją oraz przykładowymi zdjęciami. Skupmy się na bezpieczniku odpowiedzialnym za zapalniczkę.

Cel bezpieczników i przekaźników może różnić się od pokazanego na ilustracji i zależy od roku produkcji, wyposażenia elektrycznego oraz regionu dostawy Twojego Audi A5 F5.

Skrzynka bezpieczników Audi A5 F5 we wnętrzu

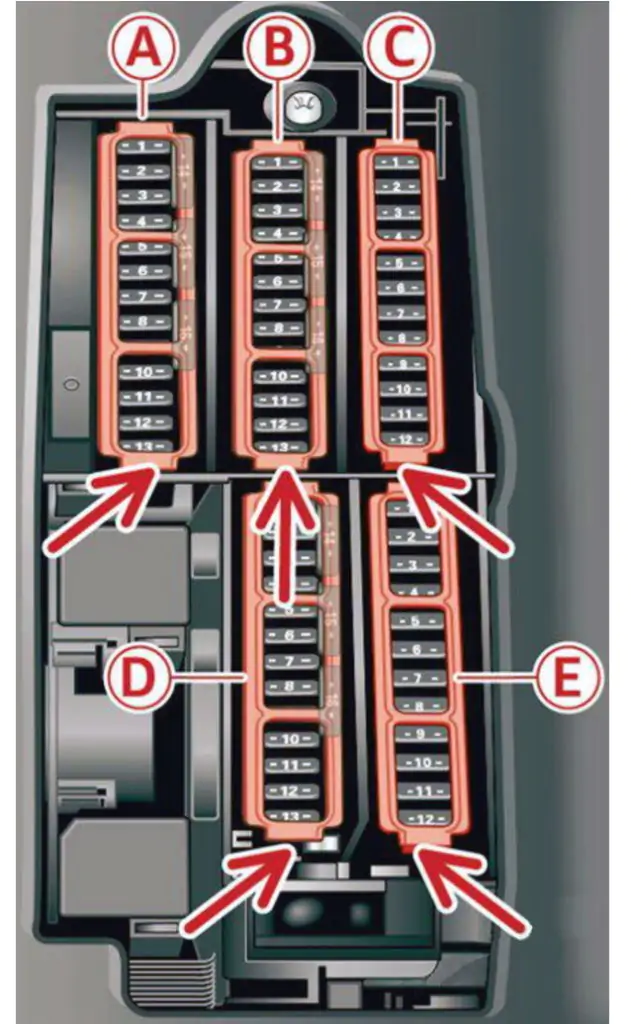

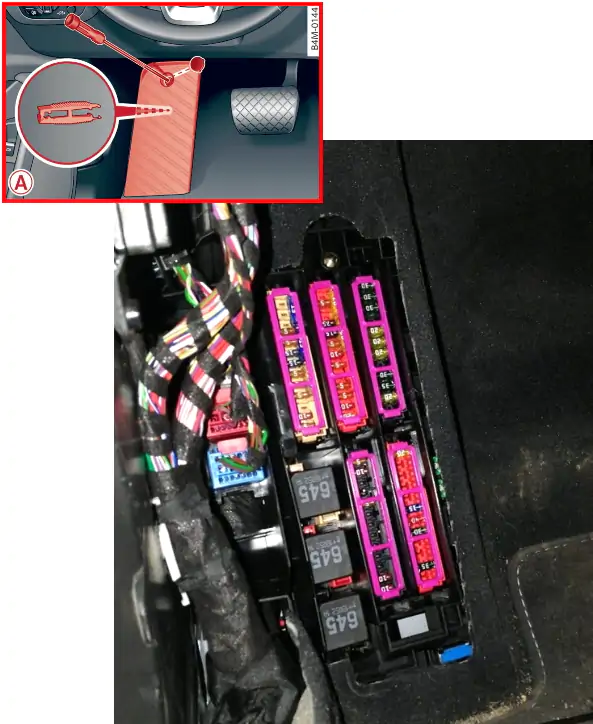

Wewnątrz pojazdu skrzynka bezpieczników i przekaźników znajduje się po lewej stronie pod deską rozdzielczą.

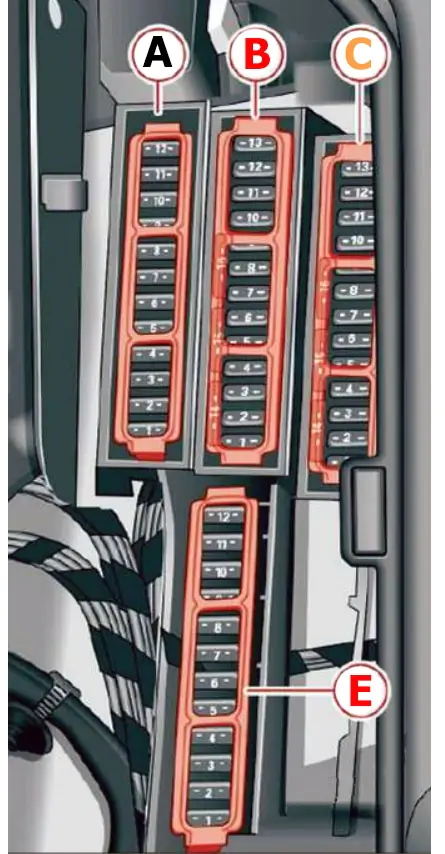

Panel A (brązowy)
1	Ogrzewanie katalizatora
2	Elementy silnika
3	Drzwi wydechowe, wtryskiwacze, wlot powietrza, podgrzewacz silnika
4	Pompa próżniowa, pompa wody gorącej, czujnik NOx, czujnik cząstek stałych, czujnik biodiesla, klapy powietrza wylotowego
5	Czujnik światła hamowania
6	Zawory silnika, regulacja wałka rozrządu
7	Podgrzewane czujniki tlenu, czujnik masowego przepływu powietrza, pompa wodna
8	Pompa wodna, pompa wysokiego ciśnienia, zawór sterujący wysokim ciśnieniem, zawór temperatury, mocowanie silnika
9	Pompa ciepłej wody, przekaźnik silnika, rozrusznik-alternator 48 V, pompa wody 48 V
10	Czujnik ciśnienia oleju, czujnik temperatury oleju
11	Czujnik położenia sprzęgła, rozrusznik-generator 48 V, pompa wody, rozrusznik-generator 12 V
12	Zawory silnika, mocowania silnika
13	Chłodzenie silnika
14	Wtryskiwacze paliwa, moduł sterujący układem napędowym
15	Cewki zapłonowe, podgrzewane czujniki tlenu
16	pompa paliwa

Panel B (czerwony)
1	System antykradzieżowy
2	Moduł sterujący układem napędowym
3	Elektronika fotela przedniego lewego, podparcie lędźwiowe, fotel masujący
4	Dźwignia zmiany biegów automatycznej skrzyni biegów
5	sygnał
6	hamulec postojowy
7	Interfejs diagnostyczny (moduł sterujący bramką)
8	Jednostka sterująca elektroniką dachową
9	Moduł sterowania połączeniami alarmowymi i komunikacją
10	Moduł sterujący poduszką powietrzną
11	Elektroniczna kontrola stabilności (ESC), system zapobiegający blokowaniu kół (ABS)
12	Złącze diagnostyczne czujnika światła/deszczu
13	System kontroli klimatu
14	Jednostka sterująca drzwiami z przodu po prawej stronie
15	sprężarka klimatyzacji
16	Zbiornik układu hamulcowego

Panel C (czarny)
1	Podgrzewane przednie siedzenia
2	Wycieraczki szyby przedniej
3	Elektronika reflektora lewego
4	Panoramiczny szklany dach/dach przesuwny/uchylny
5	Jednostka sterująca drzwiami z przodu po lewej stronie
6	Gniazdo 12 V, zapalniczka
7	Jednostka sterująca drzwiami tylnymi prawymi, podnośnik szyby tylnymi prawymi
8	Moduł sterujący napędem na wszystkie koła (AWD).
9	Elektronika prawego reflektora
10	Moduł sterujący spryskiwaczem szyby przedniej/spryskiwaczem reflektorów
11	Moduł sterujący tylnymi lewymi drzwiami, podnośnik szyby tylnej lewej elektrycznej
12	Ogrzewanie autonomiczne

Bezpiecznik numer 6 odpowiada za działanie zapalniczki.

Panel D (czarny)
1	Elektronika przednich siedzeń, wentylacja siedzeń, lusterko wsteczne, tylny panel sterowania klimatyzacją, podgrzewana przednia szyba, złącze diagnostyczne
2	Interfejs diagnostyczny, moduł sterujący zasilaniem pokładowym
3	generator tonów
4	Czujnik położenia sprzęgła
5	Rozruch silnika, wyłączenie awaryjne
6	Złącze diagnostyczne, antena informacji o ruchu drogowym (TMC)
7	Port USB
8	Otwieracz drzwi garażowych
9	Audi Adaptive Cruise Control, Adaptive Distance Control
11	Przednia kamera
12	Prawy reflektor
13	Lewy reflektor
14	Chłodnica oleju przekładniowego / wycieraczka tylnej szyby
15	System alarmowy i nagłośnieniowy

Panel E (czerwony)
1	cewki zapłonowe
2	sprężarka klimatyzacji
5	Lewy reflektor
6	automatyczna skrzynia biegów
7	panel
8	Wentylator klimatyzacyjny
9	Prawy reflektor
10	Dynamiczny układ kierowniczy
11	Uruchamianie silnika

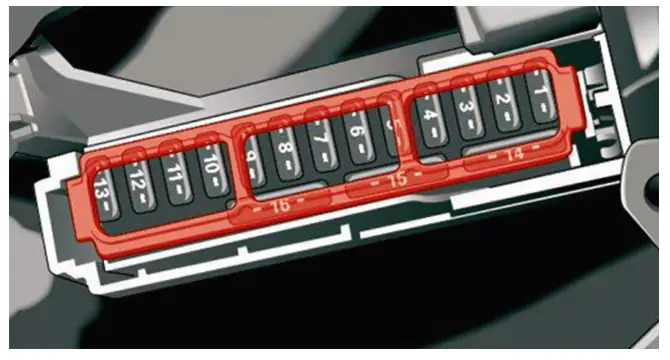

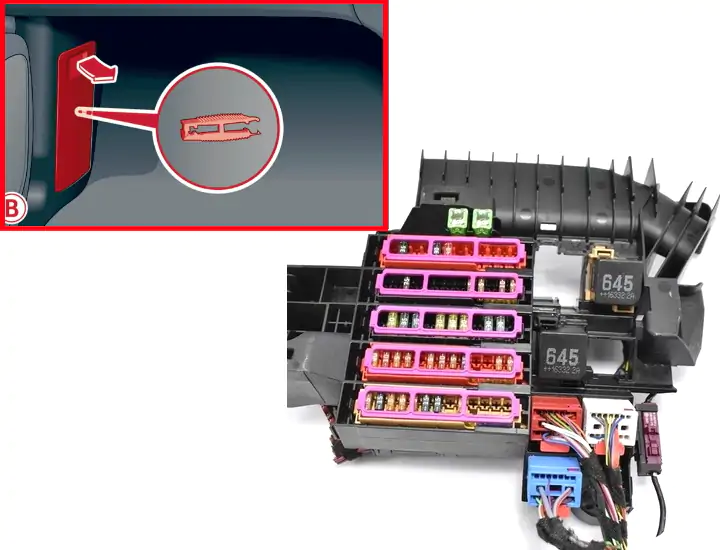

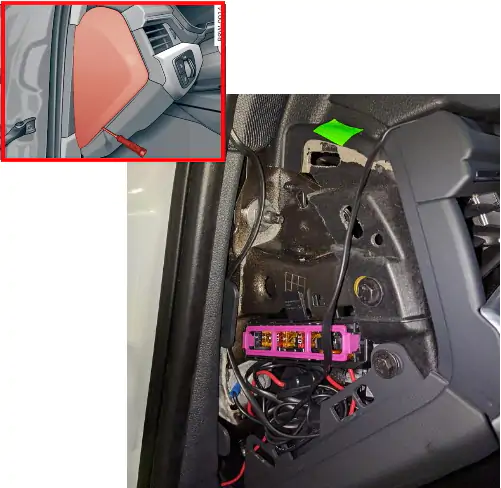

Kolejna skrzynka bezpieczników zamontowana jest na lewym końcu deski rozdzielczej, po lewej stronie.

1. Wygodny moduł kontroli dostępu i autoryzacji uruchomienia (NFC)
2. Telefon Audi, port USB
4. Wyświetlacz przezierny
5. Interfejs muzyczny Audi, port USB
6. Przedni panel sterowania klimatyzacją
7. Blokada kolumny kierowniczej
8. Wyświetlacz centralny
9. deska rozdzielcza
10. Regulacja głośności
11. Wyłącznik światła, moduł przełączający
12. Elektronika kolumny kierowniczej
13. Czujnik drobnego pyłu do układu klimatyzacji
14. System informacyjno-rozrywkowy
16. Podgrzewana kierownica, elektroniczna kolumna kierownicza

Skrzynka bezpieczników Audi A5 F5 w bagażniku

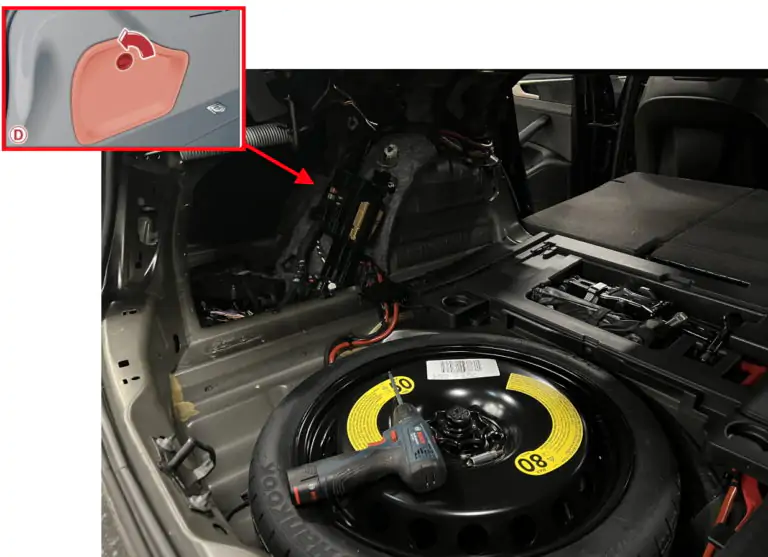

Skrzynka bezpieczników znajduje się w bagażniku, po lewej stronie, za panelem.

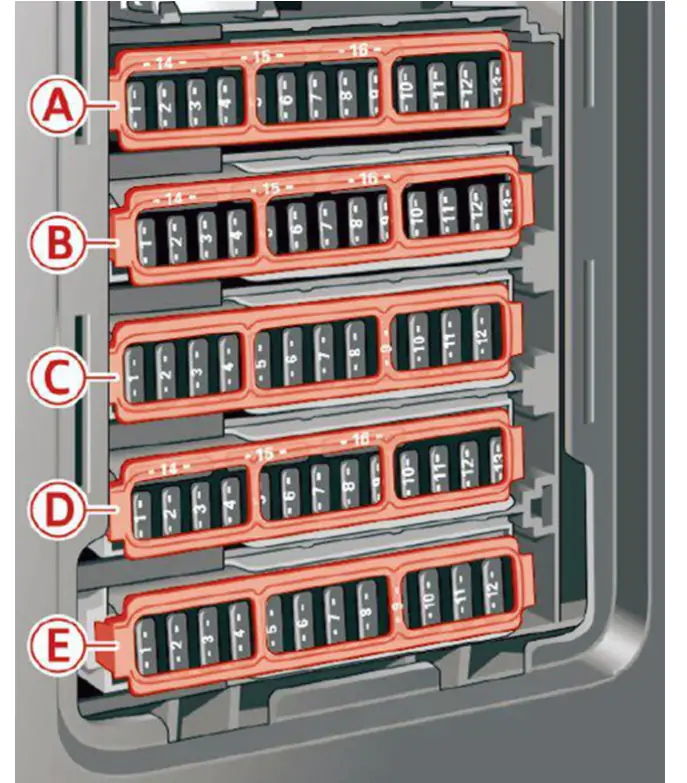

Panel A (czarny)
2	Podgrzewana przednia szyba
3	Podgrzewana przednia szyba
5	Kontrola zawieszenia
6	automatyczna skrzynia biegów
7	Podgrzewana tylna szyba
8	Ogrzewanie tylnego siedzenia
9	Lewe tylne światła
10	Poduszka powietrzna, jednostka sterująca napinaczem pasa bezpieczeństwa po stronie kierowcy
11	Zamek klapy bagażnika, zamek klapy wlewu paliwa, jednostka sterująca systemem komfortu
12	Pokrywa bagażnika
Panel B (czerwony)
6	Przerwa w zasilaniu akumulatorowym / sprężarka elektryczna
Panel C (brązowy)
1	Antena zewnętrzna
2	Budka telefoniczna Audi
3	Elektronika przód prawa, podparcie lędźwiowe, fotel masujący
4	Pomoc boczna
6	System monitorowania ciśnienia w oponach
7	Wygodny moduł kontroli dostępu i autoryzacji uruchomienia (NFC)
8	Ogrzewanie pomocnicze, moduł zbiornika
10	Moduł sterujący tunerem TV, wymianą danych i telematyką
11	Moduł sterujący akumulatorem pomocniczym
12	Otwieracz drzwi garażowych
13	Kamera cofania, kamery peryferyjne
14	Prawe tylne światła
16	Jednostka sterująca poduszką powietrzną, napinaczem pasa bezpieczeństwa pasażera
Panel E (czerwony)
3	Oczyszczanie spalin (Adblue)
5	Światło przyczepy prawe
7	zaczep przyczepy
8	Lewe światło przyczepy
9	gniazdo przyczepy
10	Moduł sterujący napędem na wszystkie koła, mechanizm różnicowy sportowy
11	Oczyszczanie spalin (Adblue)
