Lokalizacja skrzynek, schematy bloków bezpieczników elektrycznych w samochodach Audi A6 / S6 (C7/4G) (lata modelowe 2012, 2013, 2014, 2015).
Wymiana bezpieczników
- Wyłącz zapłon i odłącz urządzenie elektryczne od źródła zasilania.
- Znajdź bezpiecznik odpowiadający danemu odbiornikowi w poniższych tabelach.
- Zdejmij odpowiednią osłonę lub łącze.
- W razie potrzeby zdejmij kolorowy plastikowy klips z uchwytu bezpiecznika. Plastikowy klips można następnie wyrzucić.
- Zdejmij zacisk z tyłu pokrywy.
- Wyjmij bezpiecznik za pomocą szczypiec.
- Przepalony bezpiecznik należy wymienić wyłącznie na nowy o takim samym natężeniu prądu.
Jeżeli po krótkim czasie przepali się nowy bezpiecznik, należy jak najszybciej zlecić sprawdzenie instalacji elektrycznej w specjalistycznym warsztacie.
Uwaga!
Nigdy nie naprawiaj bezpieczników ani nie wymieniaj przepalonego bezpiecznika na bezpiecznik o wyższym natężeniu prądu. Może to spowodować uszkodzenie instalacji elektrycznej. Niebezpieczeństwo pożaru!
Oceny:
- Pozycje, w których nie ma żadnego bezpiecznika, nie pojawiają się w poniższych tabelach.
- Część wyposażenia wymieniona w poniższych tabelach jest dostępna tylko w wybranych wersjach modeli lub stanowi wyposażenie opcjonalne.
Przedział pasażerski

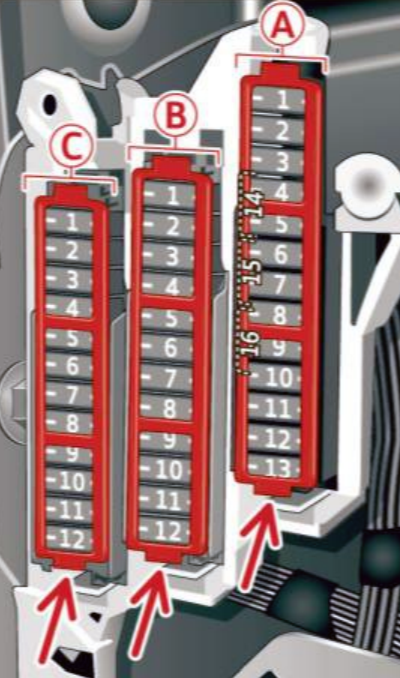

Bezpieczniki znajdują się z przodu fotela kierowcy, po jego lewej i prawej stronie.
Strona kierowcy
Schemat bezpieczników
| NIE. | Konsument |
|---|---|
| Uchwyt bezpiecznika -A- (czarny) | |
| 1 | Elektromechaniczny układ kierowniczy, sprzęgło przyczepy, jonizator, panel sterowania, podgrzewanie siedzeń (tył), hamulec postojowy |
| 2 | Klakson, klimatyzacja, bramka, wewnętrzne lusterko wsteczne z automatyczną regulacją położenia zapobiegającą oślepianiu |
| 4 | Pomoc w parkowaniu, regulacja zasięgu reflektorów |
| 5 | Dynamiczny układ kierowniczy, poduszka powietrzna, elektroniczna kontrola stabilizacji toru jazdy |
| 6 | Reflektory |
| 7 | Adaptacyjny tempomat |
| 8 | Czujniki fotela pasażera, poduszka powietrzna |
| 9 | Wejście |
| 10 | Dźwięk silnika, asystent widzenia nocnego, otwieracz drzwi garażowych (HomeLink), asystent parkowania |
| 11 | Przetwarzanie obrazu z kamery wideo |
| 12 | Reflektory |
| 13 | Moduł przełącznika kolumny kierownicy |
| 14 | Terminal 15 (linia główna) |
| 15 | Terminal 15 (komora silnika) |
| 16 | Rozruch silnika |
| Uchwyt bezpiecznika -B- (brązowy) | |
| 1 | Informacyjno-rozrywkowy |
| 2 | Informacyjno-rozrywkowy |
| 3 | Siedzenie pasażera |
| 5 | Poduszka powietrzna, elektroniczna kontrola stabilizacji |
| 6 | Alarm antywłamaniowy |
| 7 | Hamulec postojowy |
| 8 | Oświetlenie wewnętrzne |
| 9 | Ogrzewanie kamery w przedniej szybie, czujnik foto/deszczowy |
| 10 | Podparcie lędźwiowe (fotel kierowcy) |
| 11 | Fotel kierowcy |
| 12 | Elektroniczna kontrola stabilizacji |
| 13 | Klakson |
| 14 | Reflektory |
| 15 | Podgrzewanie fotela, przód |
| 16 | Dynamiczny układ kierowniczy |
| Uchwyt bezpiecznika -C- (czerwony) | |
| 1 | Pedał sprzęgła |
| 2 | Pompa paliwa |
| 3 | Czujnik światła hamowania |
| 4 | Adblue (silnik Diesla)/Akustyka silnika |
| 5 | Tylne drzwi |
| 6 | Drzwi wejściowe |
| 7 | Elektroniczna kontrola stabilizacji |
| 8 | Silnik wycieraczek szyby przedniej |
| 9 | System czyszczenia reflektorów |
| 10 | Oświetlenie wnętrza, klimatyzacja |
| 11 | Reflektory |
| 12 | Dach przesuwny |

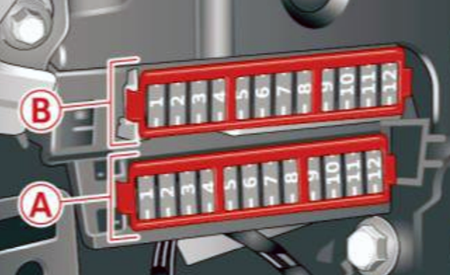

Strona pasażera
Schemat bezpieczników
| NIE. | Konsument |
|---|---|
| Uchwyt bezpiecznika -A- (czerwony) | |
| 1 | System informacyjno-rozrywkowy, zmieniarka CD |
| 2 | Infotainment (ekran) |
| Uchwyt bezpiecznika -B- (brązowy) | |
| 1 | Klimatyzacja |
| 2 | Klimatyzacja (wentylator) |
| 3 | Interfejs diagnostyczny |
| 4 | Elektryczna blokada zapłonu |
| 5 | Elektryczna blokada kolumny kierowniczej |
| 6 | Moduł przełącznika kolumny kierownicy |
| 7 | Elektryczna regulacja kolumny kierowniczej |
| 8 | Wyłącznik światła |
| 9 | Wyświetlacz przezierny |
| 10 | Panel instrumentów |
| 11 | System informacyjno-rozrywkowy, zmieniarka DVD |
Komora bagażnika

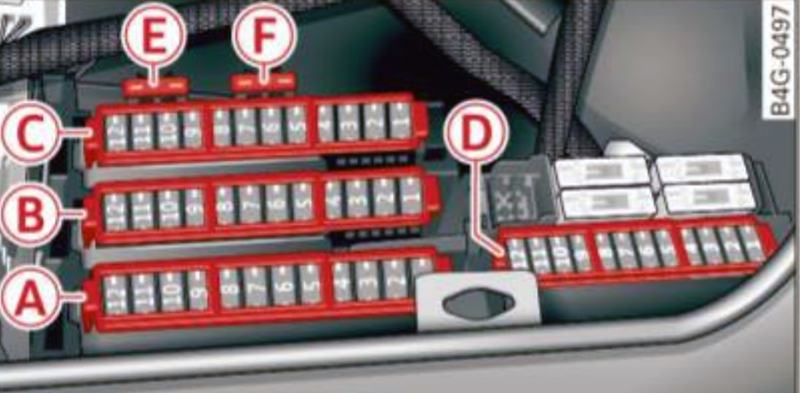

Bezpieczniki znajdują się za prawą boczną osłoną bagażnika.
Schemat bezpieczników
| NIE. | Konsument |
|---|---|
| Uchwyt bezpiecznika -A- (czarny) | |
| 1 | Urządzenie przyczepowe/gniazdo zasilania 220 V |
| 2 | Urządzenie holownicze/Uchwyt na kubek z klimatyzacją |
| 3 | Urządzenie holownicze/Regulacja fotela pasażera z tyłu |
| 4 | Hamulec postojowy |
| 5 | Hamulec postojowy |
| 6 | Drzwi przednie (strona pasażera) |
| 7 | Oświetlenie zewnętrzne, z tyłu |
| 8 | Centralny zamek, wspomaganie blokowania |
| 9 | Podgrzewanie siedzeń (przód) |
| 11 | Ogrzewanie (tył), klimatyzacja |
| 12 | Urządzenie holownicze |
| Uchwyt bezpiecznika -B- (czerwony) | |
| 1 | Napinacz paska, lewy |
| 2 | Napinacz paska, prawy |
| 3 | Zbiornik AdBlue (silnik Diesla)/Pompa paliwa |
| 4 | Zbiornik AdBlue (silnik Diesla)/ Mocowanie silnika (silnik benzynowy) |
| 5 | Klapa tylna sterowana czujnikiem |
| 6 | Zawieszenie pneumatyczne, regulacja amortyzatorów |
| 7 | Drzwi tylne (strona pasażera) |
| 8 | Tylne światła zespolone |
| 9 | Klapa bagażnika |
| 10 | Rozrywka na tylnym siedzeniu |
| 12 | Spojler dachowy (Sportback), szyberdach/deflektor wiatru, panoramiczny szklany dach |
| Uchwyt bezpiecznika -C- (brązowy) | |
| 1 | Informacyjno-rozrywkowy |
| 2 | Informacyjno-rozrywkowy |
| 3 | System informacyjno-rozrywkowy, wewnętrzne lusterko wsteczne z automatyczną regulacją położenia zapobiegającą oślepianiu |
| 5 | Tuner telewizyjny |
| 6 | System wykrywania nieszczelności zbiorników |
| 7 | Gniazdka elektryczne |
| 8 | Niezależne ogrzewanie |
| 10 | Podparcie lędźwiowe (fotel pasażera) |
| 12 | Informacyjno-rozrywkowy |
| Uchwyt bezpiecznika -D- (czarny) | |
| 1 | Zawieszenie pneumatyczne, regulacja amortyzatorów, sportowy mechanizm różnicowy, hamulec postojowy |
| 2 | Czujnik położenia sprzęgła/automatyczna skrzynia biegów |
| 3 | Osadzenie |
| 4 | Wycieraczka tylnej szyby (Avant) |
| 5 | Asystent boczny |
| 6 | Dźwięk silnika |
| 7 | System informacyjno-rozrywkowy/wzmacniacz dźwięku |
| 8 | Wejście |
| 9 | Sportowy mechanizm różnicowy |
| 10 | Klimatyzacja |
| 11 | System monitorowania ciśnienia w oponach/niezależne ogrzewanie |
| 12 | System Start-Stop |
| Uchwyt bezpiecznika -E- (czarny) | |
| 1 | Specjalne Audi A6/Fotele tylne |
| Uchwyt bezpiecznika -F- (czarny) | |
| 1 | Ogrzewanie tylnej szyby |
