Położenie skrzynki bezpieczników i schematy blokowe dla Audi TT (FV/8S) (lata modelowe 2015, 2016, 2017, 2018, 2019, 2020).
Wymiana bezpieczników
- Wyłącz zapłon i wszystkie odbiorniki.
- Znajdź bezpiecznik odpowiadający łączu konsumenckiemu w poniższych tabelach.
- Zdejmij pokrywę.

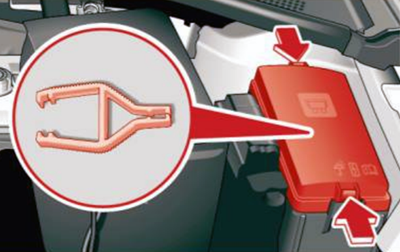

- Zdejmij plastikowe klipsy z pokrywy bezpieczników w komorze silnika.
- Wyjmij bezpiecznik za pomocą szczypiec.
- Przepalony bezpiecznik należy wymienić wyłącznie na nowy o takim samym natężeniu prądu.
- Załóż ponownie pokrywę.
Jeżeli po krótkim czasie przepali się nowy bezpiecznik, należy jak najszybciej zlecić sprawdzenie instalacji elektrycznej w specjalistycznym warsztacie.
Uwaga!
Nigdy nie naprawiaj bezpieczników ani nie wymieniaj przepalonego bezpiecznika na bezpiecznik o wyższym natężeniu prądu. Może to spowodować uszkodzenie instalacji elektrycznej. Niebezpieczeństwo pożaru!
Przedział pasażerski

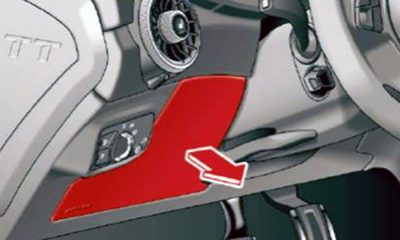

Bezpieczniki znajdują się za osłoną w okolicy kolumny kierowniczej.

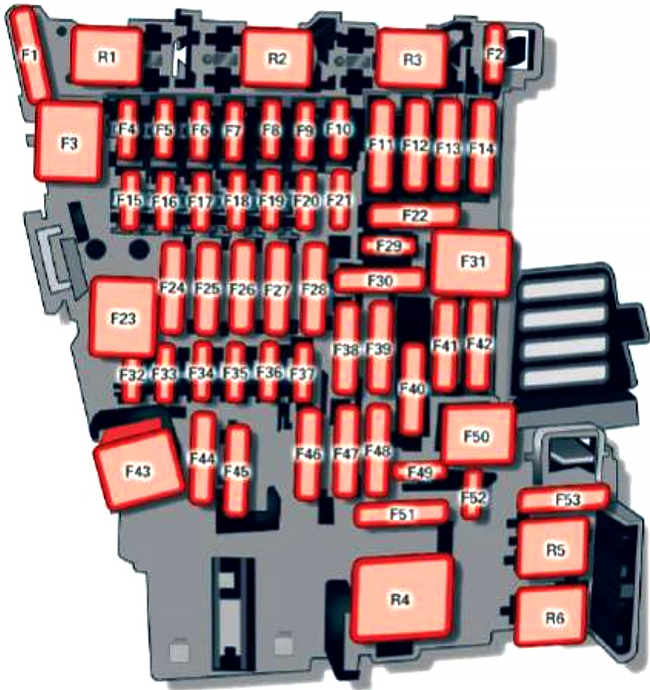

Schemat bezpieczników
| NIE. | Konsument |
|---|---|
| F3 | Jednostka sterująca ESC |
| F4 | Komputer główny (MIB-2) |
| F5 | Wejście |
| F6 | Alarm antywłamaniowy |
| F7 | Panel sterowania klimatyzacją, dźwignia zmiany biegów (automatyczna skrzynia biegów), ogrzewanie postojowe, cewka przekaźnika ogrzewania tylnej szyby |
| F8 | Diagnostyka, przełącznik hamulca postojowego, sterowanie światłami, czujnik deszczu i światła, oświetlenie wnętrza |
| F9 | Moduł przełącznika kolumny kierownicy |
| F10 | Ekran |
| F11 | Sprzęgło Haldex |
| F12 | MMI |
| F13 | Jednostka sterująca regulacją amortyzatora |
| F14 | Wentylator klimatyzacji |
| F15 | Elektryczna blokada kolumny kierowniczej |
| F16 | MMI |
| F17 | Panel instrumentów |
| F18 | Kamera cofania |
| F19 | Jednostka sterująca systemem Comfort Key |
| F20 | Elektryczna regulacja podparcia lędźwiowego |
| F23 | Oświetlenie zewnętrzne prawe, komputer pokładowy (prawy) |
| F25 | Drzwi po stronie kierowcy (np. elektryczne szyby) |
| F26 | Ogrzewanie siedzeń |
| F28 | Gniazdo AMI High Media |
| F29 | Komputer pokładowy |
| F31 | Komputer pokładowy, lewy |
| F32 | Systemy wspomagania kierowcy |
| F33 | Poduszka powietrzna |
| F34 | Przekaźnik gniazdek elektrycznych, dźwięku wewnętrznego, włącznika świateł cofania, czujnika temperatury, czujnika poziomu oleju |
| F35 | Diagnostyka, regulacja zasięgu reflektorów, czujnik jakości powietrza, lusterka wsteczne z automatyczną regulacją położenia zapobiegającą oślepianiu |
| F36 | Światło doświetlające zakręt prawy / prawy reflektor LED |
| F37 | Lewe światło doświetlające zakręt / lewy reflektor LED |
| F38 | Jednostka sterująca silnikiem, jednostka sterująca ESC |
| F39 | Drzwi po stronie pasażera (np. elektryczne szyby) |
| F40 | Zapalniczka, gniazdka elektryczne |
| F41 | Przekaźnik SCR i jednostka zasilająca |
| F42 | Centralny zamek |
| F43 | Komputer pokładowy |
| F45 | Elektrycznie regulowany fotel kierowcy |
| F49 | Rozrusznik, czujnik sprzęgła |
| F50 | Zawory ESC |
| F53 | Ogrzewanie tylnej szyby |
Elektryczne fotele są zabezpieczone automatycznymi bezpiecznikami, które automatycznie włączają się po kilku sekundach, gdy tylko przeciążenie zostanie wyeliminowane.
Komora silnika
Schemat bezpieczników
| NIE. | Konsument |
|---|---|
| F3 | Jednostka sterująca silnikiem (benzyna/diesel) |
| F4 | Chłodzenie silnika, podzespoły silnika, przekaźniki cewek nagrzewnicy (1+2), przekaźnik pompy powietrza wtórnego |
| F5 | Elementy silnika, układ paliwowy |
| F6 | Czujnik światła hamowania |
| F7 | Elementy silnika |
| F8 | Sonda lambda |
| F9 | Elementy silnika, klapa wydechowa, jednostka sterująca czasem świec żarowych |
| F10 | Wtryskiwacze, jednostka sterująca paliwem |
| F11 | Grzałka 2 |
| F12 | Grzałka 3 |
| F13 | Jednostka sterująca automatyczną skrzynią biegów |
| F15 | Klakson |
| F16 | Cewka zapłonowa |
| F17 | Jednostka sterująca ESC, jednostka sterująca silnikiem |
| F18 | Zacisk 30 (napięcie odniesienia) |
| F19 | Wycieraczka |
| F20 | Klakson |
| F22 | Diagnostyka terminala 50 |
| F23 | Rozruch silnika |
| F24 | Grzałka 1 |
| F32 | Reflektory LED |
