Audi A1 (kod nadwozia 8X) to samochód subkompaktowy wprowadzony na rynek we wrześniu 2010 roku. Jest on nadal produkowany. Sprzedaż elektrycznego Audi A1 e-tron o zasięgu 50 km rozpoczęła się w 2011 roku. Nasz materiał zawiera informacje na temat lokalizacji i opisu bezpieczników i przekaźników w Audi A1. Rozmieszczenie bloków ma znaczenie również dla wersji 5-drzwiowej i Sportback.

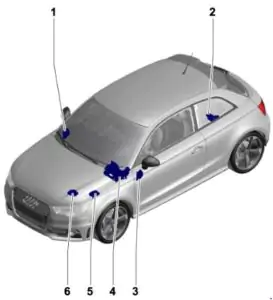

Skrzynka bezpieczników wewnątrz
- Skrzynka bezpieczników D -SD- ;
- Uchwyt bezpiecznika A -SA- ;
- Blok bezpieczników C -SC- ;
- Uchwyt przekaźnika/bezpiecznika F -SF- ;
- Skrzynka bezpieczników B -SB- , skrzynka bezpieczników H -SH- ;
- Skrzynka bezpieczników B -SB- .
Należy pamiętać, że schemat może się różnić w zależności od konfiguracji pojazdu i rocznika! Prosimy o zapoznanie się z opisem na odwrocie pokrowca ochronnego.

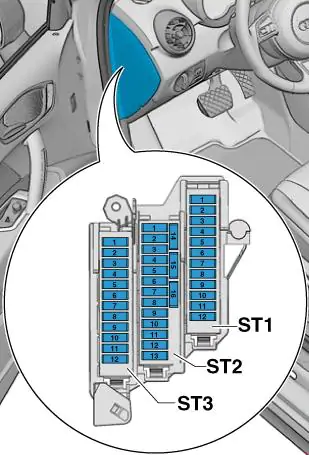

Blok bezpieczników – nr 1
Plan
Panel ST1 (czarny)
| 1 | 7,5 | Jednostka sterująca blokadą kolumny kierowniczej -J764- |
| 2 | 20 | Jednostka sterująca wykrywaniem przyczepy -J345- |
| 3 | 20 | Jednostka sterująca wykrywaniem przyczepy -J345- |
| 4 | 30 7,5 | Mechatronika skrzyni biegów dwusprzęgłowej -J743- , do października 2014 r. Jednostka sterująca elektroniczną regulacją tłumienia -J250- , od stycznia 2014 r. |
| 5 | 30 | Przekaźnik spryskiwaczy reflektorów -J39- Pompa spryskiwaczy reflektorów -V11- |
| 6 | 5 | Jednostka sterująca interfejsu systemu śledzenia pojazdów -J843- |
| 7 | 7,5 | Jednostka sterująca dostępem i uruchamianiem -J518- |
| 8 | 15 | Mechatronika skrzyni biegów dwusprzęgłowej -J743-, do października 2014 r. |
| 9 | 20 | Silnik dachu przesuwnego -V1- |
| 10 | 7,5 | Jednostka sterująca czujnika dźwigni zmiany biegów -J587- |
| 11 | 15 | Przekaźnik zasilania elektroniki silnika -J757- , do października 2014 r. Zawór sterujący ciśnieniem paliwa -N276- , do października 2014 r. |
| 12 | – | Nieużywane |
Panel ST2 (brązowy)
| 1 | 5 | Przełącznik świateł cofania -F4- Sterownik czujnika dźwigni zmiany biegów -J587- Moduł mechatroniki skrzyni biegów dwusprzęgłowej -J743- |
| 2 | 10 | Czujnik wysokiego ciśnienia -G65- Czujnik poziomu oleju silnikowego i temperatury -G266- Sterownik klimatyzacji -J301- Przekaźnik gniazda -J807- Automatycznie przyciemniane lusterko wsteczne wewnętrzne -Y7- Złącze 16-pinowe -T16-, złącze diagnostyczne |
| 3 | 5 | Interfejs diagnostyczny magistrali danych -J533- |
| 4 | 5 | Jednostka sterująca ogrzewaniem -J65- Jednostka sterująca dźwiękiem materiałowym -J869- |
| 5 | 7,5 | Przełącznik świateł -E1- Przekaźnik rozrusznika 1 -J906- Stabilizator napięcia -J532- Przekaźnik rozrusznika 2 -J907- Przekaźnik automatycznego przyciemniania lusterka wewnętrznego -J910- Lewy przedni reflektor -MX1- Prawy przedni reflektor -MX2- |
| 6 | 5 | Wyłącznik światła -E1- |
| 7 | 5 | Sterownik ABS -J104-, do października 2014 r. Stabilizator napięcia 2 -J570-, do października 2014 r. Sterownik elektronicznego tłumienia -J250-, od stycznia 2014 r. |
| 8 | 5 | Sterowanie ogrzewaniem fotela kierowcy -E94- Sterowanie ogrzewaniem fotela pasażera -E95- Przycisk świateł awaryjnych -E229- Przełącznik podgrzewanej tylnej szyby -E230- Przycisk ASR i ESP -E256- Przycisk pomocy parkowania -E266- Przycisk wskaźnika ciśnienia w oponach -E492 – Przycisk Start/Stop -E693- Jednostka sterująca wykrywaniem przyczepy -J345- Lewy rezystor grzewczy wtryskiwacza -Z20- Prawy rezystor grzewczy wtryskiwacza -Z21- |
| 9 | 5 | Jednostka sterująca wspomaganiem kierownicy -J500- |
| 10 | 5 7,5 | Przepływomierz powietrza -G70- Sterownik pompy paliwa -J538- Rezystor grzejny odpowietrzania skrzyni korbowej -N79- |
| 11 | 5 | Sterownik poduszki powietrznej -J234- Kontrolka poduszki powietrznej pasażera wyłączona -K145- |
| 12 | 5 | Jednostka sterująca układu wspomagania parkowania -J446- |
| 13 | 5 | Jednostka sterująca zasięgiem reflektorów -J431- |
| 14 | 30 | Sterownik ogrzewania fotela -J882- |
| 15 | 15 | Silnik wycieraczki tylnej -V12- |
| 16 | 5 | Jednostka sterująca silnikiem -J623- Przepływomierz powietrza -G70- |
Panel ST3 (czerwony)
- Nieużywane
- Nieużywane
- 5-10A – Jednostka sterująca napędem na wszystkie koła -J492-, zasilanie krok po kroku
- Nieużywane
- Nieużywane
- Nieużywane
- Nieużywane
- Nieużywane
- Nieużywane
- Jednostka sterująca 5-10A do pojazdów specjalnych -J608-
- Nieużywane
- Nieużywane

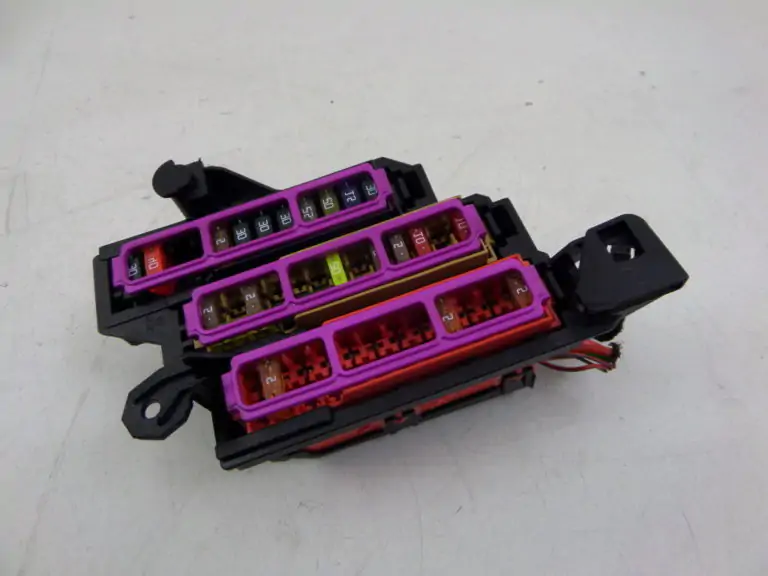

Zdjęcie bloku

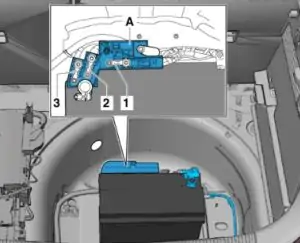

Blok bezpieczników – nr 2
Blok znajduje się przy dodatnim biegunie akumulatora (tylko w samochodach z akumulatorem w bagażniku) .
Rozszyfrowanie
- Nieużywane;
- Zasilanie pokładowe / zasilanie podzespołów silnika;
- Nieużywane;
- Izolator akumulatora -N253-.

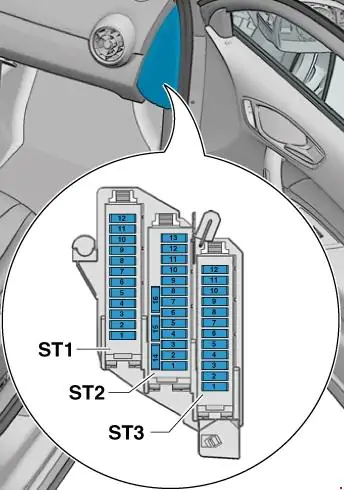

Blok bezpieczników – nr 3
Plan
Panel ST1 (czarny)
| 1 | 30 | Cyfrowa jednostka sterowania dźwiękiem -J525- Regulator napięcia -J532- Radio -R- |
| 2 | 40 | Jednostka sterująca ogrzewaniem -J65- Przekaźnik odciążający styk X -J59- Jednostka sterująca dmuchawą świeżego powietrza -J126- Dmuchawa świeżego powietrza -V2- |
| 3 | 20 | Gniazdo zapalniczki samochodowej -U1- 12 V -U5- |
| 4 | 15 | Jednostka sterująca wykrywaniem przyczepy -J345- |
| 5 | 5 | Interfejs diagnostyczny magistrali danych -J533- |
| 6 | 30 | Sterownik drzwi pasażera -J387- Sterownik drzwi tylnych prawych -J389- |
| 7 | 30 | Sterownik drzwi kierowcy -J386- Sterownik drzwi tylnych lewych -J388- |
| 8 | 30 | Przekaźnik ogrzewania tylnej szyby -J9- Ogrzewanie tylnej szyby -Z1- |
| 9 | 25 | Jednostka sterująca ABS -J104- |
| 10 | 20 | Jednostka sterująca zasilaniem pokładowym -J519- |
| 11 | 15 | Klakson wysokiej częstotliwości -H2- Klakson niskiej częstotliwości -H7- Przekaźnik klaksonu -J413- |
| 12 | 30 | Jednostka sterująca zasilaniem pokładowym -J519- |
Bezpiecznik nr 3 o wartości 20A odpowiada za zapalniczkę.
Panel ST2 (brązowy)
| 1 | 5 | Sygnał dźwiękowy systemu alarmowego antykradzieżowego -H12- Czujnik systemu alarmowego antykradzieżowego -G578- |
| 2 | 5 5 7,5 | Zacisk 30 Przekaźnik zasilania -J317- ( 22) Przekaźnik zasilania Motronic -J271- (21) Sterownik silnika -J623- |
| 3 | 5 | Jednostka sterująca zasilaniem pokładowym -J519- |
| 4 | 515 | Sterownik ABS -J104- Stabilizator napięcia 2 -J570- Sterownik napędu na wszystkie koła -J492- |
| 5 | – | Nieużywane |
| 6 | 5 | Czujnik deszczu i światła -G397- Wzmacniacz telefonu komórkowego -R86- Uchwyt telefonu komórkowego -R126- Moduł dachowy przedni -WX3- |
| 7 | 15 20 | Jednostka sterująca pompą paliwa -J538- Przekaźnik pompy paliwa -J17- ( 22) |
| 8 | 10 | Przekaźnik dodatkowej pompy płynu chłodzącego -J496-, do października 2014 |
| 9 | 5 | Jednostka sterująca kolumny kierownicy -J527- |
| 10 | 5 | Wyłącznik światła -E1- |
| 11 | 10 | Sterownik klimatyzacji Climatronic -J255- Sterownik klimatyzacji -J301- Sterownik drzwi pasażera -J387- (do kwietnia 2012) Sterownik drzwi tylnych prawych -J389- (do kwietnia 2012) Złącze 16-pinowe – T16-, złącze diagnostyczne |
| 12 | 10 | Sterownik drzwi kierowcy -J386- (do kwietnia 2012 r.) Sterownik drzwi tylnych lewych -J388- (do kwietnia 2012 r.) |
| 13 | 10 | Jednostka sterująca zasilaniem pokładowym -J519- |
| 14 | 20 | Przekaźnik gniazda -J807- tylko do pojazdów bez gniazda sprzęgu przyczepy |
| 15 | 30 | Jednostka sterująca zasilaniem pokładowym -J519- |
| 16 | 20 | Przekaźnik przełączający 1 silnika wycieraczek -J368-, do października 2014 Przekaźnik zasilania podzespołów silnika -J757- Cewki zapłonowe 1 ze stopniem mocy -N70- |

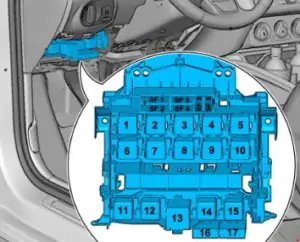

Uchwyt przekaźnika – nr 4
Oznaczenie
1-40-Stabilizator napięcia -J532-
2-50-Zasilanie bloku bezpieczników 1 -ST1- na bloku bezpieczników D -SD-
3-40-Przekaźnik zasilania zacisku 15 -J329-
4-40-Jednostka sterująca ABS -J104-
5-5-Stabilizator napięcia 2 -J570-, wyjście krokowe
6-5-Jednostka sterująca zasilaniem pokładowym -J519-, stabilizator napięcia -J532-
16-10-Przełącznik świateł stopu -F- (od listopada 2011 r. do października 2014 r.) / Czujnik położenia pedału sprzęgła -G476- (od listopada 2011 r. do października 2014 r.)
17-5-Element grzejny sondy lambda -Z19- (od listopada 2011 do października 2014)

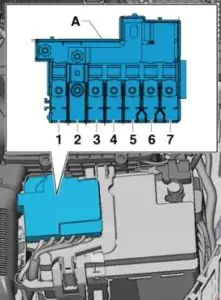

Skrzynka bezpieczników – nr 5
Rozszyfrowanie schematu
- 175A – Generator -C-
- 40A – Przekaźnik grzałki małej mocy -J359- / Element dodatkowego ogrzewania powietrza -Z35-
- 110A – Zasilanie sieci pokładowej/elementów silnika
- 80A – Jednostka sterująca wspomaganiem układu kierowniczego -J500-
- 50A/40A – Wyłącznik termiczny wentylatora płynu chłodzącego -F18- / Sterownik wentylatora chłodnicy -J293-
- 50A – Sterownik świec żarowych -J179-
- 60A – Przekaźnik do wysokiej mocy grzewczej -J360- / Jednostka sterująca do monitorowania akumulatora

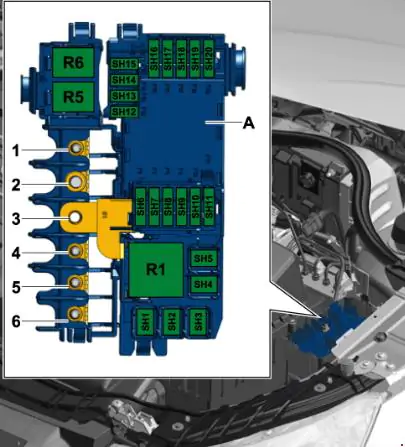

Skrzynka bezpieczników w komorze silnika – przypisanie
Rozszyfrowanie
| 1 | Układ elektryczny pojazdu 110/50A, zasilanie podzespołów silnika, jednostka sterująca wentylatorem chłodnicy -J293, wentylator chłodnicy -V7- |
| 2 | Alternator 250A -C-, regulator napięcia -C1- |
| 3 | Bateria + |
| 4 | 80A Jednostka sterująca wspomaganiem kierownicy -J500- |
| 5 | 50A Sterownik świec żarowych -J179-, Świeca żarowa 1 -Q10-, Świeca żarowa 2 -Q11-, Świeca żarowa 3 -Q12-, Świeca żarowa 4 -Q13- |
| 6 | 50A Jednostka sterująca wentylatorem chłodnicy -J293-, Wentylator chłodnicy -V7- |
| Sieć pokładowa 125A, zasilanie podzespołów silnika |
