Audi A2 to ekonomiczny i ekologiczny samochód z aluminiowym nadwoziem. Produkowany w latach 1999, 2000, 2001, 2002, 2003, 2004 i 2005. Nasz materiał zawiera szczegółowy schemat okablowania przekaźników i bezpieczników Audi A2.
Skrzynka bezpieczników Audi A2 we wnętrzu
Główna skrzynka bezpieczników znajduje się w przedziale pasażerskim na desce rozdzielczej (panelu) po lewej stronie kierownicy, pod przełącznikiem.

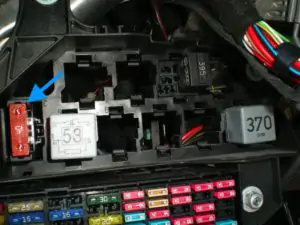

Prawdziwe zdjęcie skrzynki bezpieczników

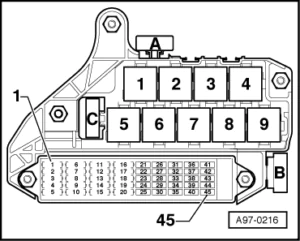

Kompletny schemat
Tabela zapasowa
| NIE. | wzmacniacz | Zamiar |
| 1 | 10 A | panel sterowania |
| 2 | 20A | radio |
| 3 | 20A | Przetwornica prądu stałego |
| 4 | 20A | wentylator |
| 5 | – | |
| 6 | 25A | Wycieraczki, pralka |
| 7 | 15A | alarm |
| 8 | 25A | Klakson, szyberdach |
| 9 | – | |
| 10 | – | |
| 11 | 20A | Gniazdo zasilania w bagażniku |
| 12 | 15A | Gniazdo zapalniczki samochodowej |
| 13 | 15A | Ogrzewanie siedzeń |
| 14 | 20A | nagrzewnica diesla |
| 15 | 30A | Podgrzewana tylna szyba |
| 16 | 30A | Wentylator nagrzewnicy, klimatyzacja |
| 17 | – | – |
| 18 | 20A | pompa paliwa |
| 19 | 20A | Podgrzewana sonda lambda |
| 20 | 20A | Zapłon elektryczny |
| 21 | 10 A | Prawe światło drogowe |
| 22 | 10 A | Lewe światło drogowe |
| 23 | 15A | Prawe światło mijania, kąt reflektora |
| 24 | 15A | Lewe światło mijania, kąt reflektora |
| 25 | 5A | Telefon, telematyka |
| 26 | 5A | Światło postojowe prawe |
| 27 | 5A | Światła pozycyjne lewe |
| 28 | 10 A | Żywienie diagnostyczne |
| 29 | 15A | Światła tylne, złącze diagnostyczne 15-pinowe |
| 30 | 10 A | Sygnał stopu |
| 31 | 10 A | tempomat, |
| 32 | 10 A | Oświetlenie tablicy rejestracyjnej, oświetlenie schowka na rękawiczki |
| 33 | 5A | Podgrzewane dysze spryskiwaczy |
| 34 | 10 A | kierunkowskaz |
| 35 | 15A | Światła przeciwmgielne |
| 36 | 10 A | Oświetlenie wnętrza, ogrzewanie, klimatyzacja |
| 37 | 10 A | System nawigacyjny, czujniki parkowania |
| 38 | 10 A | Prędkościomierz, klimatyzacja, czujniki parkowania |
| 39 | 10 A | Jednostka sterująca drzwiami. Prawa strona |
| 40 | 10 A | Program Stabilności (ESP) |
| 41 | 10 A | Jednostka sterująca drzwiami. Lewa |
| 42 | 10 A | Centralny zamek, oświetlenie wnętrza. |
| 43 | 10 A | Jednostka sterująca skrzynią biegów ASG |
| 44 | 10 A | Blokada kluczyka w stacyjce, sterownik skrzyni biegów |
| 45 | 15A | Wtryskiwacze paliwa do silników |
Sprawdzając, zwróć uwagę na obecność dwóch dodatkowych elementów obok elementu głównego.

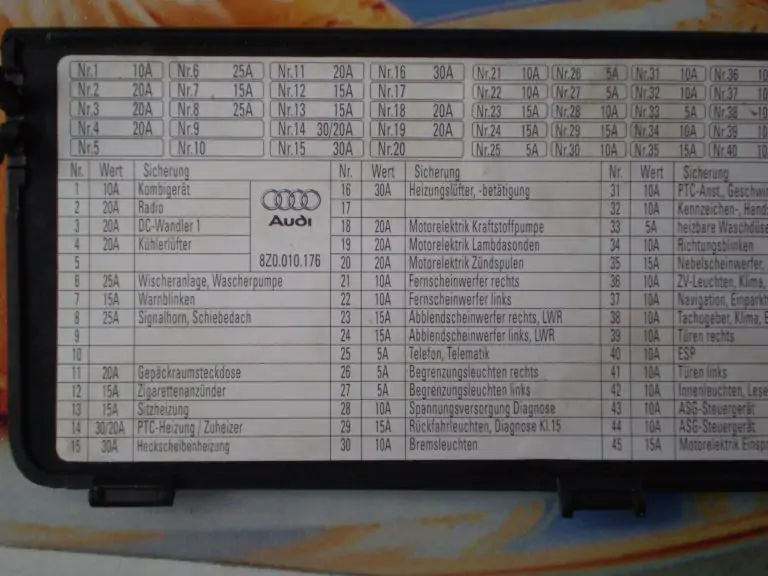

Szczegółowy opis bezpieczników znajdziesz na odwrocie osłony ochronnej.
Dodatkowe bloki

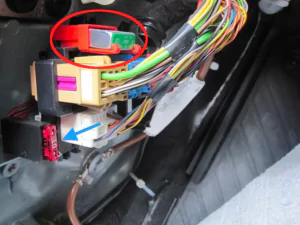

Skrzynia pod nogami kierowcy
Aby uzyskać do nich dostęp, należy otworzyć aluminiową pokrywę pod obudową. To właśnie tam znajdują się najważniejsze bezpieczniki wysokowydajne: sterownik ABS 60 A i wspomaganie kierownicy 80 A.
Blok na przednim słupku
Aby uzyskać dostęp, należy zdjąć pokrywę odpływu po stronie kierowcy. Wentylatory klimatyzacji, sterowanie drzwiami i elektrycznie regulowane fotele zostały zabezpieczone.
