Nasz artykuł zawiera informacje o blokach przekaźników i bezpiecznikach do Audi A6 C5 . Audi A6 drugiej generacji było produkowane w latach 1997, 1998, 1999, 2000, 2001, 2002, 2003 i 2004 jako sedan i kombi (Avant) i otrzymało oznaczenie modelu C5.

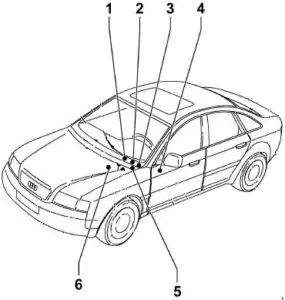

Skrzynka bezpieczników Audi A6 C5 we wnętrzu
- Blok montażowy 3-gniazdowy
- Blok montażowy z 8 gniazdami
- Centralna rozdzielnica ze skrzynką przekaźnikową
- Główna skrzynka bezpieczników
- Blok montażowy z 13 gniazdami
- Blok montażowy w skrzynce odpływowej
Przed wymianą bezpiecznika należy odłączyć odpowiadające mu obciążenie i wyłączyć zapłon.
Blok montażowy 3-gniazdowy
Opis
| 1 | Przekaźnik grzałki o niskiej mocy – J359 Przekaźnik wspomagania hamulców – J569 |
| 2 | Przekaźnik ogrzewania pomocniczego – J8 Przekaźnik izolacji solarnej – J354 |
| 3 | Wysokowydajny przekaźnik grzewczy -J360 |
| A | Nieużywane |
| B | Nieużywane |
| C | Bezpiecznik dodatkowego ogrzewania 2 – S143 Bezpiecznik pompy hydraulicznej (serwo hamulców) – S279 Bezpiecznik pompy paliwa – S81 (RS6 LHD) |
| D | Bezpiecznik ogrzewania dodatkowego – S109 Bezpiecznik pompy paliwa – S81 (RS6 RHD) |

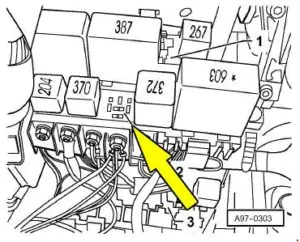

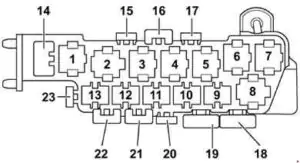

Blok montażowy z 8 gniazdami
Ta skrzynka przekaźnikowa znajduje się za centralną rozdzielnicą. Oto jej schemat.
Opis programu
| 1 | Przekaźnik zaworu elektromagnetycznego – ABS z ESP – J106 |
| 2 | Przekaźnik wentylatora chłodnicy (2. bieg) – J101 |
| 3 | Przekaźnik wentylatora chłodnicy – J26 Przekaźnik odpowietrzania płynu chłodzącego po wyłączeniu silnika -J151 |
| 4 | Przekaźnik wentylatora chłodnicy – J138 |
| 5 | Nieużywane |
| 6 | Przekaźnik sprężarki zawieszenia pneumatycznego – J403 (Allroad) |
| 7 | Przekaźnik pompy hydraulicznej – ABS z ESP – J105 |
| 8 | Przekaźnik zaworu odcinającego płyn chłodzący – J541 |
| 14 | Bezpiecznik termiczny do regulacji fotela kierowcy – S44 (Allroad) |
| 15 | Bezpiecznik wtykowy 12 V – S184 |
| 16 | Bezpiecznik termiczny przednich szyb elektrycznych – S37 |
| 17 | Bezpiecznik termiczny tylnych szyb elektrycznych – S43 |
| 18 | Bezpiecznik jednostki ABS – S123 |
| 19 | Bezpiecznik wentylatora chłodnicy – S42 |
| 20 | Bezpiecznik sterownika wentylatora chłodnicy – S142 |
| 21 | Bezpiecznik termiczny regulacji fotela kierowcy – S44 Bezpiecznik wentylatora chłodnicy – S42 (Allroad) |
| 22 | Mocowanie zawieszenia pneumatycznego – S110 (Allroad) |
| 24 | Bezpiecznik termiczny do regulacji fotela pasażera – S80 |

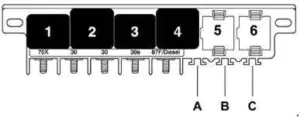

Centralna rozdzielnica
Rozszyfrowanie
| 1 | Przekaźnik klaksonu – J4 |
| 2 | Przekaźnik rozładowczy X-styk – J59 |
| 3 | Przekaźnik dolnej pompy hydraulicznej – J555 (Allroad) |
| 4 | Przekaźnik pompy paliwa – J17 (silniki benzynowe) Przekaźnik świec żarowych – J52 (silniki wysokoprężne) |
| 5 | Przekaźnik wycieraczek i spryskiwaczy – J31 |
| 6 | Przekaźnik wycieraczek i spryskiwaczy – J31 |
| A | Blokada regulacji kolumny kierowniczej – S275 |
| B | Zabezpieczenie tylnej kurtyny – S100 |
| C | Bezpiecznik II jednostki sterującej alarmem – S181 (taxi) Bezpiecznik C – S204 (pojazdy policyjne) Bezpiecznik tylnej pokrywy wyjścia awaryjnego – S195 (pojazdy specjalne) Bezpiecznik jednostki sterującej kierownicą wielofunkcyjną – S326 |

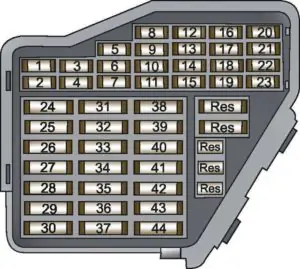

Główna skrzynka bezpieczników
Znajduje się po lewej stronie deski rozdzielczej, pod osłoną ochronną.
Sprawdź opis obwodu korzystając z tabeli znajdującej się na odwrocie okładki.
| NIE. | Obecny konsument |
| 1 | 5A Podgrzewane dysze spryskiwaczy szyby przedniej, podgrzewane lusterka zewnętrzne |
| 2 | 10A kierunkowskaz |
| 3 | 5A Środek do czyszczenia reflektorów, oświetlenie |
| 4 | 5A Oświetlenie tablicy rejestracyjnej |
| 5 | 10A Ogrzewanie foteli, sterowanie lampkami, katalizator, przełączniki oświetlenia, przełączniki i silniki lusterek zewnętrznych, kontrolka poduszki powietrznej, wyświetlacz temperatury zewnętrznej, klimatyzacja, stałe ogrzewanie, tylna kurtyna, szyberdach, system nawigacji |
| 6 | 5A Centralny zamek |
| 7 | 10A Jednostka sterująca ABS, światła hamowania i przełącznik pedału sprzęgła |
| 8 | 5A Telefon, Telematyka |
| 9 | 10A Podgrzewane lusterka |
| 10 | 5A Automatyczna regulacja zasięgu reflektorów |
| 11 | 10A Tempomat z automatyczną skrzynią biegów Multitronic |
| 12 | Zasilacz 10A do systemu autodiagnostyki |
| 13 | 10A światła stopu |
| 14 | 10A oświetlenie wnętrza, lampki do czytania, alarm ostrzegawczy, lusterko w osłonie przeciwsłonecznej, pamięć fotela |
| 15 | 10A Zestaw wskaźników, klimatyzacja, pamięć foteli i lusterek, zegar systemu podgrzewania wstępnego, system nawigacji |
| 16 | 5A Elektroniczna kontrola stabilności |
| 17 | 10A system nawigacyjny |
| 18 | 10A światło drogowe prawe |
| 19 | 10A światło drogowe lewe |
| 20 | 10/15A Światło mijania prawe, korekcja pochylenia prawego reflektora |
| 21 | 10/15A Lewe światło mijania, regulacja zasięgu reflektorów lewych |
| 22 | 5A Światło boczne i postojowe prawe |
| 23 | 5A Światło boczne i postojowe lewe |
| 24 | 25A wycieraczki szyby przedniej, pompa spryskiwacza, przekaźnik interwału czasowego |
| 25 | Wentylator 30A, klimatyzacja, ogrzewanie stałe, szyberdach |
| 26 | 30A Podgrzewana tylna szyba |
| 27 | 15A ogrzewanie kierownicy |
| 28 | Pompa paliwa 20A |
| 29 | Układy elektroniczne silnika 20/30A |
| 30 | 20A Dach podnoszono-przesuwny |
| 31 | 15A światło cofania, tempomat, automatyczna skrzynia biegów, automatycznie ściemniające się wewnętrzne lusterko wsteczne |
| 32 | 20A Elektroniczne systemy sterowania silnikiem |
| 33 | Bezpiecznik zapalniczki 15A Audi A6 C5 |
| 34 | 15A Elektroniczne układy sterowania silnikiem |
| 35 | 30A „Plus” zasilanie ciągłe dla przyczep |
| 36 | 15A Światła przeciwmgielne, tylne światła przeciwmgielne |
| 37 | 20A telefon, radio |
| 38 | 20A oświetlenie bagażnika, centralny zamek |
| 39 | 15A Alarm ostrzegawczy |
| 40 | Klakson 25A |
| 41 | 25A Układ zapobiegający blokowaniu kół podczas hamowania/elektroniczny układ stabilizacji toru jazdy |
| 42 | 25A Elektroniczny System Stabilizacji |
| 43 | 5A styki S (radio) |
| 44 | 30A ogrzewanie siedzeń |
Bezpiecznik nr 33 o natężeniu 15A odpowiada za zapalniczkę.

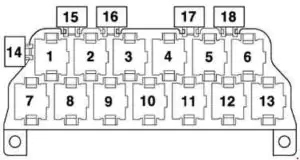

Blok montażowy z 13 gniazdami
Rozszyfrowanie
| 1 | Przekaźnik klaksonu – J4 (Telematyka – USA) |
| 2 | Przekaźnik połączenia alternatora – J442 Jednostka sterująca alarmem – J85 (taksówka) Przekaźnik syreny – J408 (pojazdy policyjne) Obwód świateł przekaźnika alarmu – J549 (pojazdy specjalne) |
| 3 | Przekaźnik izolacji słonecznej -J309 Jednostka sterująca alarmem – J85 (taksówka) Przekaźnik syreny – J408 (pojazdy policyjne) Przekaźnik alarmu, alarm świateł drogowych – J461 (pojazdy specjalne) |
| 4 | Przekaźnik blokady rozrusznika – J207 Przekaźnik blokady rozrusznika i światła cofania – J226 |
| 5 | Przekaźnik sprzęgła magnetycznego – J44 Przekaźnik ogrzewania dodatkowego – J8 |
| 6 | Przekaźnik świateł przeciwmgielnych – J5 Przekaźnik pompy paliwa – J17 (silniki TDI) |
| 7 | Jednostka sterująca wielofunkcyjną kierownicą – J453 |
| 8 | Jednostka sterująca wielofunkcyjną kierownicą – J453 |
| 9 | Urządzenie do monitorowania lamp – J123 |
| 10 | Urządzenie do monitorowania lamp – J123 |
| 11 | Jednostka sterująca funkcją składania lusterek – J351 |
| 12 | Jednostka sterująca funkcją składania lusterek – J351 |
| 13 | Jednostka sterująca Servotronic – J236 |
| 14 | Bezpiecznik taksometru – S182 Bezpiecznik elektryczny – S201 (pojazdy policyjne) Bezpiecznik przekaźnika pompy hydraulicznej – S279 (Allroad) |
| 15 | Nieużywane |
| 16 | Bezpiecznik alarmu bezpieczeństwa – S57 (taksówka) Bezpiecznik B – S202 (samochody policyjne) |
| 17 | Bezpiecznik taksometru i alarmu bezpieczeństwa – S183 (taksówka) Bezpiecznik C – S203 (pojazdy policyjne) Bezpiecznik radia – S253 (pojazdy specjalne) Bezpiecznik świateł przeciwmgielnych – S28 (światła do jazdy dziennej – Kanada) |
| 18 | Montaż w dowolnej dostępnej przestrzeni. Przekaźnik podłączenia alternatora – J442 (pojazdy specjalne); Centrala alarmowa II – J430 (taxi); Przekaźnik sygnału świetlnego – J182 (pojazdy policyjne) ; Przekaźnik odcięcia akumulatora słonecznego – J309 (taxi) |

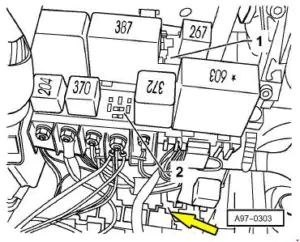

Blok montażowy w skrzynce odpływowej
Tabela opisowa
| 1 | Przekaźnik pompy powietrza wtórnego – J299 (RS6) |
| 1a | Przekaźnik wentylatora chłodnicy (Allroad) – J26 |
| 1b | Przekaźnik pompy płynu chłodzącego po wyłączeniu. Silnik (Allroad) – J151 Dodatkowy przekaźnik pompy płynu chłodzącego – J496 |
| 2 | Przekaźnik pompy powietrza wtórnego – J299 |
| 3 | Przekaźnik zasilania Motronic – J271 (silniki benzynowe) Przekaźnik bezpośredniego wtrysku Diesel – J322 (silniki Diesla) Przekaźnik ABS – J64 (automatyczna skrzynia biegów – 01J) |
| 4 | Przekaźnik pompy chłodzenia paliwa – J445 Przekaźnik pompy płynu chłodzącego po wyłączeniu silnika – J151 (RS6) |
| 4a | Nieużywane |
| 5 | Bezpiecznik sterownika silnika – S102 Bezpiecznik elektroniki silnika (Allroad) – S282 |
| 6 | Nieużywany (pojazdy z kierownicą po lewej stronie) Bezpiecznik świec żarowych – S125 (silniki: V6 TDI, V8 TDI) Bezpiecznik świec żarowych – S39 (silniki czterocylindrowe) Bezpiecznik wentylatora chłodnicy – S94 (Allroad) |
| 7 | Bezpiecznik świec żarowych – S39 (silniki: V6 TDI, V8 TDI) Bezpiecznik pompy powietrza wtórnego – S130 (silniki benzynowe) Bezpiecznik ogrzewania dodatkowego – S62 (pojazdy z kierownicą po prawej stronie) Nieużywany (pojazdy z kierownicą po prawej stronie) |
| 8 | Bezpiecznik ogrzewania dodatkowego – S62 (pojazdy z kierownicą po lewej stronie) Nieużywany (pojazdy z kierownicą po lewej stronie) |
| 9 | Bezpiecznik świecy żarowej – S125 (silniki: V6 TDI, V8 TDI) Bezpiecznik świecy żarowej – S39 (silniki czterocylindrowe) Bezpiecznik wentylatora chłodnicy – S94 (Allroad) Bezpiecznik pompy płynu chłodzącego – S78 (RS6) Nieużywany (pojazdy z kierownicą po prawej stronie) |
| 10 | Bezpiecznik pompy chłodzenia paliwa – S262 Bezpiecznik -1- (15) – S199 (01J Automatyczna skrzynia biegów) Bezpiecznik jednostki sterującej wentylatorem chłodnicy – S142 (Allroad) Nieużywany (kierownica po prawej stronie) |
Bezpieczniki indywidualne:
Kierownica po lewej stronie:
– Ogrzewanie postojowe – S62 (od 2001 r.)
Kierownica po prawej stronie:
– Ogrzewanie postojowe – S62 (od 2001 r.)
– Bezpiecznik pompy chłodzenia paliwa – S262
– Bezpiecznik -1- (15) – S199 (automatyczna skrzynia biegów 01J)
– Bezpiecznik sterownika wentylatora chłodnicy – S142 (Allroad)
