Chevrolet TrailBlazer 3. Trzecia generacja była produkowana w latach 2019, 2020, 2021, 2021, 2022, 2023, 2023, 2024, 2025 i 2026. W tym artykule przedstawimy opis bezpieczników i przekaźników Chevroleta TrailBlazera 3 wraz ze schematami bloków bezpieczników, ich lokalizacją oraz przykładami działania na zdjęciach. Zwróćmy uwagę na bezpiecznik zapalniczki.
Salonik pasażerski

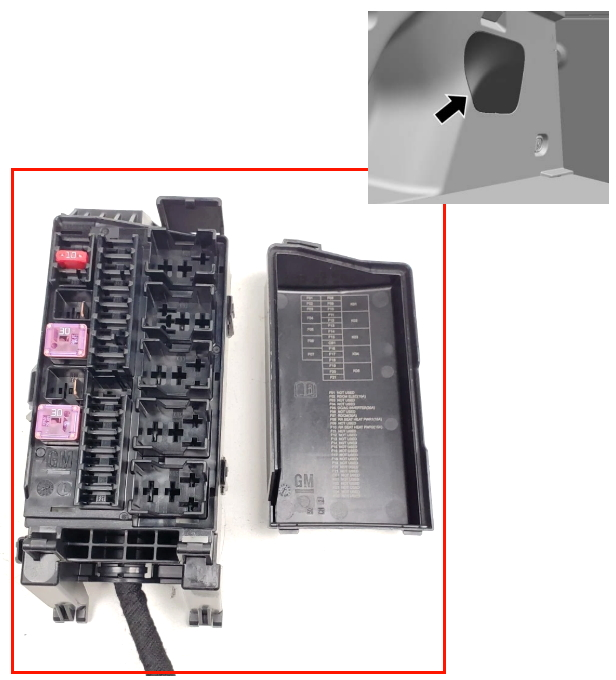

W samochodzie skrzynka bezpieczników i przekaźników znajduje się na dole deski rozdzielczej, po stronie kierowcy, za schowkiem.
Zadanie
| Cechowanie | Dekodowanie w języku ukraińskim |
|---|---|
| F01 | (LUMBAR) Fotele elektryczne |
| F02 | (SZYBERDACH) Szyberdach |
| F03 | VBAT 3 – |
| F04 | VBAT 7 – |
| F05 | VBAT 6 – |
| F06 | (AUTO HVAC) System klimatyzacji |
| F07 | CGM |
| F08 | (ST WHL HTR – -) Podgrzewana kierownica |
| F09 | Wyświetlacz |
| F10 | (RADIO) Radio i system audio |
| F11 | ONSTAR |
| F12 | Pomoc w parkowaniu – |
| F13 | (MAN. HVAC) System klimatyzacji |
| F14 | Ładowanie bezprzewodowe |
| F15 | VBAT 2 – |
| F16 | VBAT 1 – |
| F17 | (SWC BKLT) Oświetlenie kierownicy |
| F18 | (N/A) Nie dotyczy |
| F19 | (N/A) Nie dotyczy |
| F20 | Spirala kablowa |
| F21 | (OCC SEN) Czujnik obecności (poduszka powietrzna) |
| F22 | (DLC) System antykradzieżowy |
| F23 | SDM |
| F24 | (IGN_SW/ESCL) Wyłącznik zapłonu |
| F25 | (PWR L-GATE MDL) Elektryczna klapa tylna |
| F26 | Zapasowy bezpiecznik-2 |
| F27 | (PWR SEAT CO-DR) Elektryczny napęd fotela |
| F28 | VBAT 8 – |
| F29 | Konwerter DC-DC |
| F30 | (PWR L-GATE MDL) Elektryczna klapa tylna |
| F31 | (OSRVM) Podgrzewane lusterka |
| F32 | (FRT HS PWR-1) Zasilanie podgrzewanych przednich foteli |
| F33 | VBAT 4 – |
| F34 | (FRT HS PWR-2) Zasilanie podgrzewanych przednich foteli |
| F35 | (WZMACNIACZ) System audio |
| F36 | Zapasowy bezpiecznik-1 |
| F37 | (PWR SEAT DR) Elektrycznie regulowane fotele |
| F38 | (DC-DC 400W DC-DC 200W -) Przetwornica DC-DC 400W |
| F39 | (N/A) Nie dotyczy |
| F40 | (DMUCHAWA HVAC -) Wentylator klimatyzacji |
| CB1 | (N/A) Nie dotyczy |
| CB2 | (APO) Złącze zasilania pomocniczego |
| K01 | i-RAP ACC – |
| K02 | URUCHOMIĆ |
| K03 | Logistyka |
| K04 | (N/A) Nie dotyczy |
| K05 | (N/A) Nie dotyczy |
| K06 | (N/A) Nie dotyczy |
Komora silnika

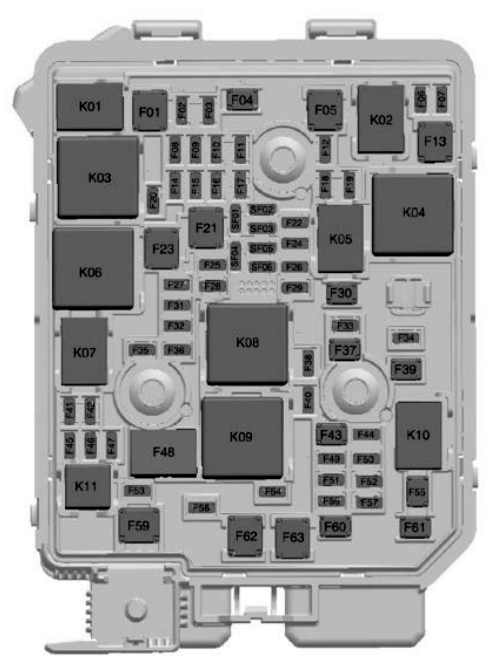

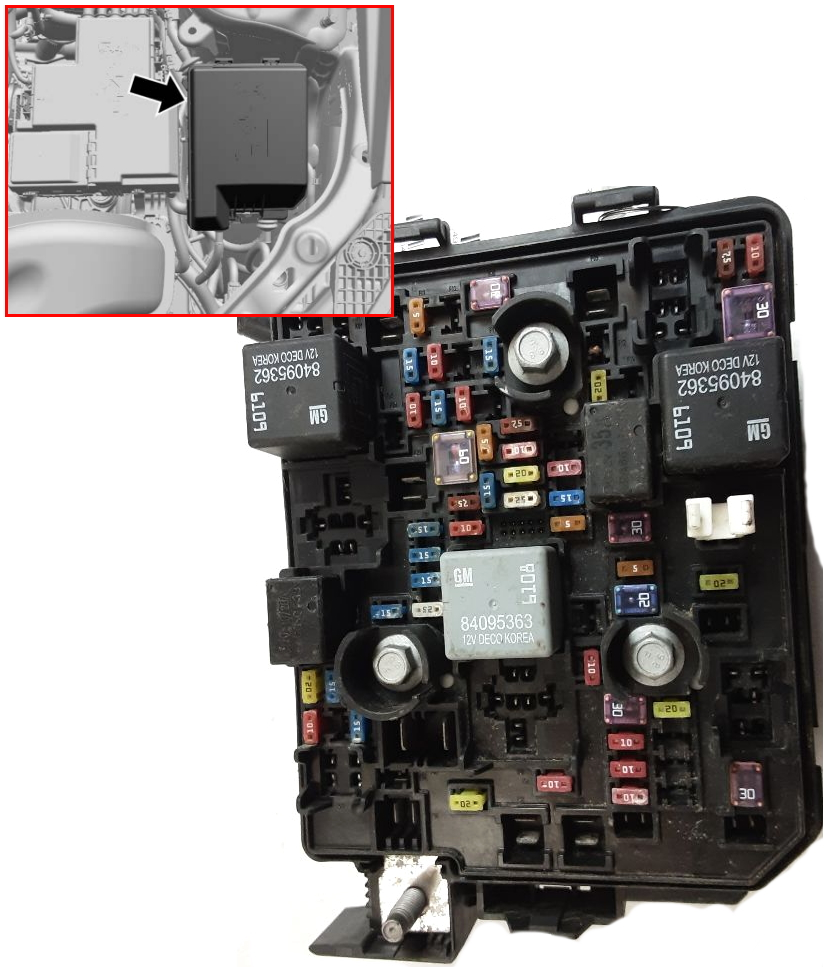

Pod maską, w komorze silnika, po lewej stronie, obok akumulatora, znajduje się główny blok bezpieczników i przekaźników.
Oznaczenie
| Cechowanie | Dekodowanie w języku ukraińskim |
|---|---|
| F02 | (Pulpit) Panel informacyjny |
| F03 | (Brak danych) Nie dotyczy |
| F06 | (Podgrzewane lusterka) Podgrzewacz lusterek |
| F07 | (Elektryczna klapa tylna) System klapy tylnej |
| F08 | (Adaptacyjne oświetlenie przednie 1) Adaptacyjne oświetlenie przednie |
| F09 | Wentylacja siedzeń |
| F10 | (Brak danych) Nie dotyczy |
| F11 | (Adaptacyjne oświetlenie przednie 2) Adaptacyjne oświetlenie przednie |
| F12 | (Brak danych) Nie dotyczy |
| F14 | Lusterko wsteczne/kamera |
| F15 | Jednostka sterująca dmuchawą rozruchową |
| F16 | (Regulacja reflektorów) Reflektory |
| F17 | Nie dotyczy (olej napędowy) |
| F18 | Moduł dystrybucji przedniej |
| F19 | (Brak danych) Nie dotyczy |
| F20 | (Brak danych) Nie dotyczy |
| F22 | (Światła przyczepy) Światła przyczepy |
| F24 | (Blokada kierownicy) Blokada kierownicy |
| F25 | System startowy |
| F26 | (Pompa spryskiwacza) Wycieraczka szyby przedniej |
| F27 | (Cewka zapłonowa) Jednostka sterująca silnikiem |
| F28 | Osłona aerodynamiczna |
| F29 | Moduł AHL (Adaptacyjne oświetlenie przednie) |
| F31 | System zarządzania silnikiem |
| F32 | (Silnik) Sterowanie silnikiem |
| F33 | Czujnik napięcia regulowanego (RVC) |
| F34 | (Światła przeciwmgielne) Reflektory |
| F35 | (Silnik) Sterowanie silnikiem |
| F36 | System ECM (PT1) |
| F38 | (Światła postojowe) Oświetlenie przyczepy |
| F40 | Dodatkowa pompa chłodząca |
| F41 | (Wycieraczka tylna) Wycieraczka tylnej szyby |
| F42 | (Sygnał) Klakson |
| F44 | (Wycieraczka tylna postojowa) Wycieraczka |
| F45 | (Zawór klimatyzacji) Sprzęgło magnetyczne |
| F46 | (Brak danych) Nie dotyczy |
| F47 | Akumulator ECM – benzyna/diesel |
| F48 | (Świece żarowe) Grzałka |
| F49 | (Reflektor – lewe światło drogowe) Światło drogowe reflektora |
| F50 | (Brak danych) |
Blok bezpieczników głównych dużej mocy w postaci wkładek topikowych montowany jest na dodatnim biegunie akumulatora.
Bagażnik

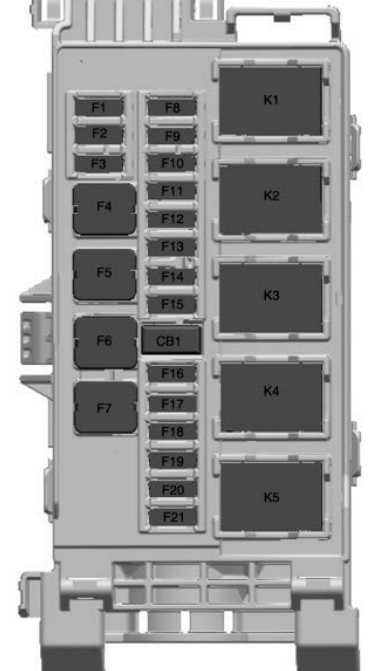

W bagażniku po lewej stronie, za osłoną, znajduje się kolejny blok z bezpiecznikami i przekaźnikami.
Przydział
| Cechowanie | Dekodowanie w języku ukraińskim |
|---|---|
| F01 | (N/A) Nie dotyczy |
| F02 | (Jednostka sterująca napędem na tylne koła ELECTRO) Moduł sterujący napędem na tylne koła (elektryczny) |
| F03 | (N/A) Nie dotyczy |
| F04 | (N/A) Nie dotyczy |
| F05 | (falownik DC/AC) Gniazdo zasilania (falownik DC/AC) |
| F06 | (N/A) Nie dotyczy |
| F07 | (Jednostka sterująca napędem na tylne koła) Moduł sterujący napędem na tylne koła |
| F08 | (Podgrzewane tylne siedzenia PWR1) Podgrzewanie tylnych siedzeń |
| F09 | (N/A) Nie dotyczy |
| F10 | (Podgrzewane tylne siedzenia PWR2) Podgrzewanie tylnych siedzeń |
| F11 | (N/A) Nie dotyczy |
| F12 | (N/A) Nie dotyczy |
| F13 | (N/A) Nie dotyczy |
| F14 | (N/A) Nie dotyczy |
| F15 | (N/A) Nie dotyczy |
| F16 | (N/A) Nie dotyczy |
| F17 | (N/A) Nie dotyczy |
| F18 | (N/A) Nie dotyczy |
| F19 | (N/A) Nie dotyczy |
| F20 | (N/A) Nie dotyczy |
| F21 | (N/A) Nie dotyczy |
| CB1 | (N/A) Nie dotyczy |
| K01 | (N/A) Nie dotyczy |
| K02 | (N/A) Nie dotyczy |
| K03 | (N/A) Nie dotyczy |
| K04 | (N/A) Nie dotyczy |
| K05 | (N/A) Nie dotyczy |
Jeśli masz jakieś pytania, napisz je w komentarzach.
