Citroën Berlingo trzeciej generacji był produkowany w latach 2018, 2019, 2020, 2021, 2022, 2023 i 2024. W tym czasie model przeszedł lifting. W niniejszej publikacji znajdziesz opis bezpieczników i przekaźników Citroëna Berlingo 3 wraz ze schematami bloków bezpieczników, ich lokalizacją oraz przykładowymi zdjęciami wykonania. Zwróćmy uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Salonik pasażerski
Blok bezpieczników

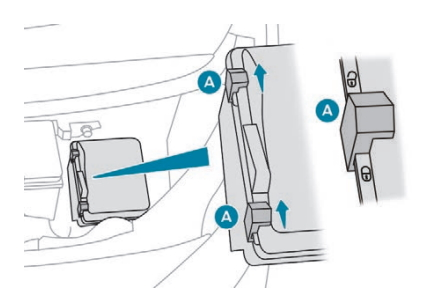

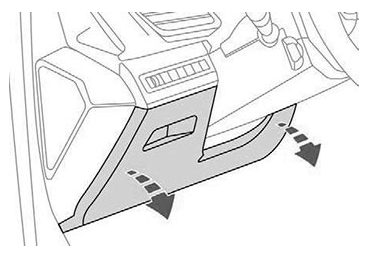

Główna skrzynka bezpieczników znajduje się po lewej stronie, u dołu deski rozdzielczej.

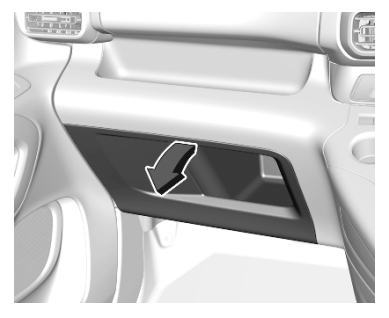

W pojazdach z kierownicą po prawej stronie dostęp należy zamknąć, zdejmując osłonę ochronną lub pojemnik na małe przedmioty.

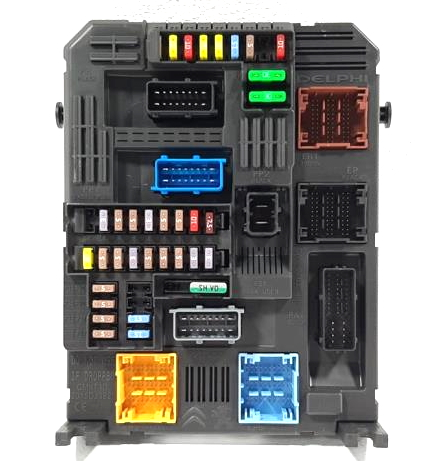

Sam blok bezpieczników będzie wyglądał mniej więcej tak.

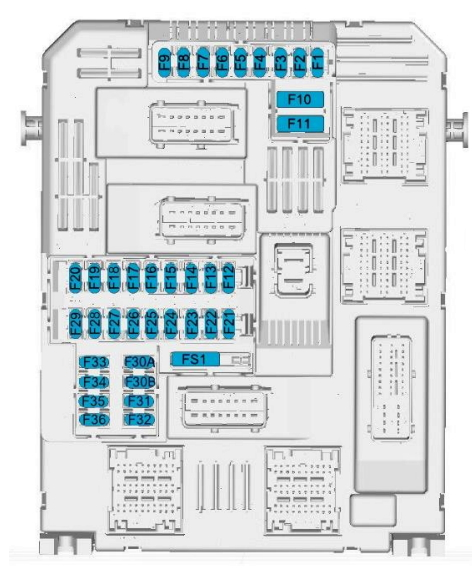

Schemat
Spotkanie
| 1 | Ładowanie indukcyjne, Lusterko wewnętrzne / Elektryczne wspomaganie kierownicy / Selektywna kontrola jazdy / Radar / Układ wydechowy Diesla |
| 3 | Ładowarka bezprzewodowa do smartfona |
| 4 | Sygnał |
| 5 | Myjka szyb (przód/tył) |
| 6 | Myjka szyb (przód/tył) |
| 7 | Złącze USB tylne |
| 8 | Tylna wycieraczka |
| 10 | Zamek drzwi/zamek tylnych drzwi |
| 11 | Zamek drzwi/zamek tylnych drzwi |
| 12 | System Stop-Start / Moduł diagnostyczny / Układ hamulcowy |
| 13 | System informacyjno-rozrywkowy / System klimatyzacji |
| 14 | Syrena alarmowa |
| 15 | Automatyczna skrzynia biegów, zestaw wskaźników, układ klimatyzacji |
| 16 | System Stop-Start/Hamulce |
| 17 | Pasek narzędzi |
| 18 | Asystent parkowania |
| 19 | Elektryczny układ kolumny kierowniczej/sterowanie na kierownicy |
| 21 | Alarm antykradzieżowy |
| 22 | Kamera / Czujnik deszczu / Automatyczne sterowanie oświetleniem |
| 23 | Przypomnienie o pasach bezpieczeństwa, moduł sterujący, system Start-Stop, gniazdo przyczepy |
| 24 | Ekran dotykowy / Zaawansowany asystent parkowania / System panoramicznego widoku fuseandrelay.com |
| 25 | Poduszka powietrzna |
| 26 | Elektroniczna kontrola stabilności |
| 27 | Alarm / Ogrzewanie postojowe |
| 28 | Moduł OnStar lub BTA |
| 29 | System informacyjno-rozrywkowy |
| 32 | Zapalniczka / gniazdo przednie |
| 34 | Lusterko wewnętrzne / system wspomagania parkowania |
| 35 | Moduł przełącznika świateł / złącza diagnostycznego / sterowania klimatyzacją |
| 36 | Oświetlenie / USB |
Bezpiecznik 32 odpowiada za działanie zapalniczki.
Blok bezpieczników i przekaźników
Ten blok bezpieczników znajduje się za głównym blokiem bezpieczników.

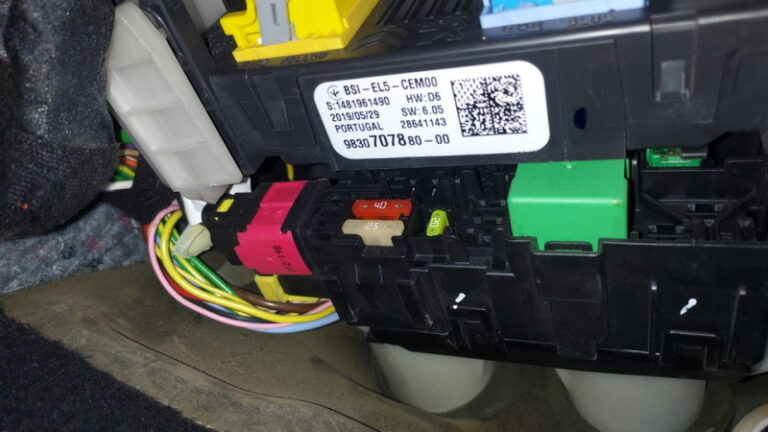

Przykład zdjęcia

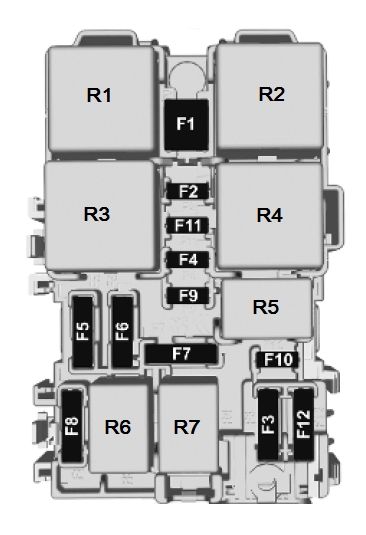

Cechowanie
| F1 | Ogrzewanie/ogrzewanie tylnej szyby |
| F2 | Podgrzewane lusterka zewnętrzne |
| F3 | Elektryczne szyby – przód |
| F4 | Składanie lusterek bocznych / Regulacja lusterek zewnętrznych |
| F5 | Elektryczne szyby – tylne |
| F6 | Gniazdo w bagażniku/szybkowarze |
| F7 | |
| F8 | Skrzynka bezpieczników (prawa strona deski rozdzielczej) |
| F9 | |
| F10 | Podgrzewane siedzenia |
| F11 | Funkcja masażu przedniego fotela |
| F12 | Wzmacniacz Hi-Fi |
| Przekaźnik | |
| R01 | Przekaźnik ogrzewania siedzenia |
| R02 | Przekaźnik szyb elektrycznych |
| R03 | Przekaźnik ogrzewania/odmrażania tylnej szyby |
| R04 | – |
| R05 | – |
| R06 | – |
| R07 | – |
Komora silnika
Blok bezpieczników i przekaźników
W komorze silnika, pod maską, po lewej stronie, obok akumulatora, znajduje się skrzynka bezpieczników i przekaźników. Przykład dostępu pokazano na schemacie.

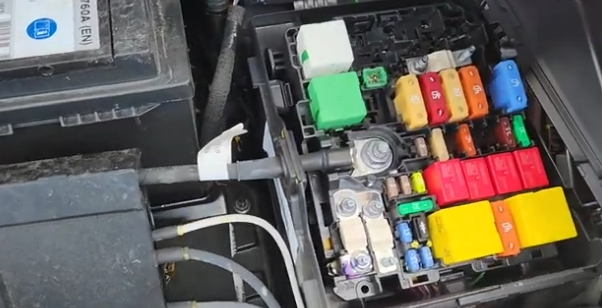

Zdjęcie

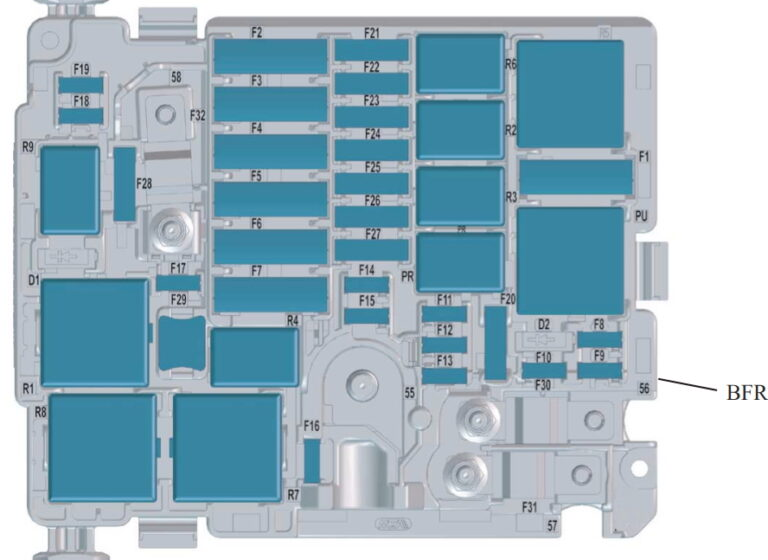

Schemat
Lokalizacja
| F1 | Wentylator klimatyzatora 40A |
| F2 | 60A komputerowy system ABS/ESP |
| F3 | 80A Wewnętrzna skrzynka bezpieczników 3 |
| F4 | 30A komputerowy system ABS/ESP |
| F5 | 50A Inteligentny przełącznik (kierunkowskazy prawe, światła przednie prawe, światła stopu prawe, światła cofania lewe, światła przeciwmgielne prawe). 20A Podgrzewana przednia szyba |
| F6 | 60A Dwubiegowa jednostka sterująca wentylatorem chłodzącym (GMV) 20A Kalkulator BVA AxN8 – Kalkulator BVA Ax6III (termiczny) |
| F7 | Inteligentna skrzynka przyłączeniowa 70A |
| F8 | 15A Sterowanie silnikiem Pompa paliwa, Sterowanie termostatem – Elektrozawór pompy oleju (płukanie EC – Elektrozawór elektryczny – Przepływomierz powietrza dolotowego – Czujniki tlenu (EP6FADTX), Sterowanie termostatem – Przełącznik wody, Elektrozawór elektryczny (EP6FDT) 20A Komputer silnika (dla EB2DT lub EP6FDT) l Sterowana pompa wspomagająca (dla DV6F lub DW10F) |
| F9 | 15A Sterowana pompa podnosząca (DW10F), Zawory wlotowe i wylotowe a zawory elektromagnetyczne – Sterowany termostat – Elektrozawór pompy oleju (płukanie EC) – Elektrozawór elektryczny – Przepływomierz powietrza dolotowego – Czujniki tlenu (EP6FADTX), Sterowany termostat – Elektrozawór elektryczny przełączany dopływu wody (EP6FDT) |
| F10 | Komputer silnika 15A – Elektrozawór pompy sterującej przepływem oleju napędowego – Elektrozawór sterujący ciśnieniem turbosprężarki (DV5R i DW10F) – Termostat S (DV5R) – Podgrzewacz oczyszczający – Elektrozawory zaworów dolotowych i wydechowych o zmiennej pojemności (EP6FADTX) – Oczyszczanie cylindrów – Podniesione czujniki tlenu (EB2ADTS) |
| F11 | Komputer silnika 20A |
| F12 | 5A Instruments – przekaźnik GMV – Istars – DMTC, elektryczne chłodzenie wodne z turbodoładowaniem (EB2ADTS i EP6FADTX), inteligentna jednostka konserwacyjna (EP6FADTX) |
| F13 | 5A Inteligentna skrzynka przyłączeniowa |
| F14 | Jednostka poziomu baterii 5A |
| F15 | 20A Podgrzewana przednia szyba |
| F16 | 15A Światła przeciwmgielne 10A Światła do jazdy dziennej |
| F17 | Przekaźnik diagnostyczny GMP 10A BFRM – BSI1 – Komputer silnika – Dolny czujnik Nox (wtryskiwacze DV5R i DW10 (DV5R) |
| F18 | 10A Prawe światło drogowe |
| F19 | 10A Lewe światło drogowe |
| F20 | 30A Komputer silnika l Pompa ładowania (dla ER6EDT) – cewki zapłonowe (EB2ADTS i EP6FADTX) |
| F21 | Rozrusznik 30A |
| F22 | 40A Rezerwa |
| F23 | Rozrusznik/generator 40A |
| F24 | Blok bezpieczników 40A w przedziale pasażerskim 5 |
| F25 | 40A Wewnętrzna skrzynka bezpieczników 3 |
| F26 | Grzałka 15/20A |
| F27 | Inteligentny moduł przełączający 25A (światło mijania prawe – światło cofania prawe – światło przeciwmgielne lewe – światło pozycyjne tylne lewe – trzecie światło stopu). |
| F28 | Zasilacz 30A do pompy mocznika i rezystora grzewczego rurki mocznika (UCE lub DV5R) – czujnik Nox (DW10F) – komputer silnika (EP6FADTX) – (BlueInjection, AdBlue) |
| F29 | 40A Odkurzacz oparów |
| F30 | Jednostka podgrzewania wstępnego 80A |
| F31 | Jednostka przełączająca i zabezpieczająca 80A |
| F32 | 80A Wspomaganie kierownicy, Lewe światło mijania – Kierunkowskazy statyczne – Kierunkowskazy boczne – Kierunkowskazy lewe – Światła boczne przednie lewe i tylne prawe – Światła stopu lewe – Oświetlenie tablicy rejestracyjnej. |
| Przekaźnik | |
| R1 | Komputer sterujący silnikiem / Euro6 diesel (zasilanie modułu SCR) |
| R2 | Kompresor klimatyzacji/ogrzewanie szyby przedniej |
| R3 | Rozrusznik / przygotowanie termiczne fuseandrelay.com |
| R4 | Światła przeciwmgielne/do jazdy dziennej |
| R5 | Wentylator klimatyzatora |
| R6 | Rozrusznik |
| R7 | Wycieraczka przednia |
| R8 | Wycieraczka przednia |
| R9 | Reflektory |

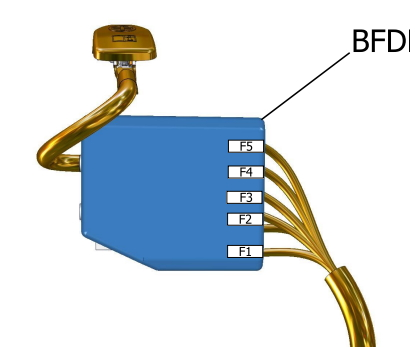

Skrzynka bezpieczników akumulatora
Blok bezpieczników dużej pojemności podłącza się do dodatniego bieguna akumulatora.
Schemat
Spotkanie
- 60A – Elektryczna jednostka sterująca silnikiem wentylatora dwubiegowego
- 100A – Blok bezpieczników
- 80A – wspomaganie kierownicy
- 80A – Wewnętrzna skrzynka bezpieczników
- 80A – Wewnętrzna skrzynka bezpieczników
