Ford Fusion był produkowany w latach 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 i 2021. W tym czasie samochód przeszedł 2-krotny lifting. W naszym materiale znajdziesz oznaczenia skrzynek bezpieczników i przekaźników. Ford Fusion pokażemy lokalizację skrzynek i ich schematy wraz ze zdjęciami przykładowych wykonań. Osobno omówimy bezpieczniki odpowiadające za zapalniczkę i podpowiemy, jak odczytać kod fabryczny z drzwi, aby uzyskać bezkluczykowy dostęp do kabiny.
Salonik pasażerski

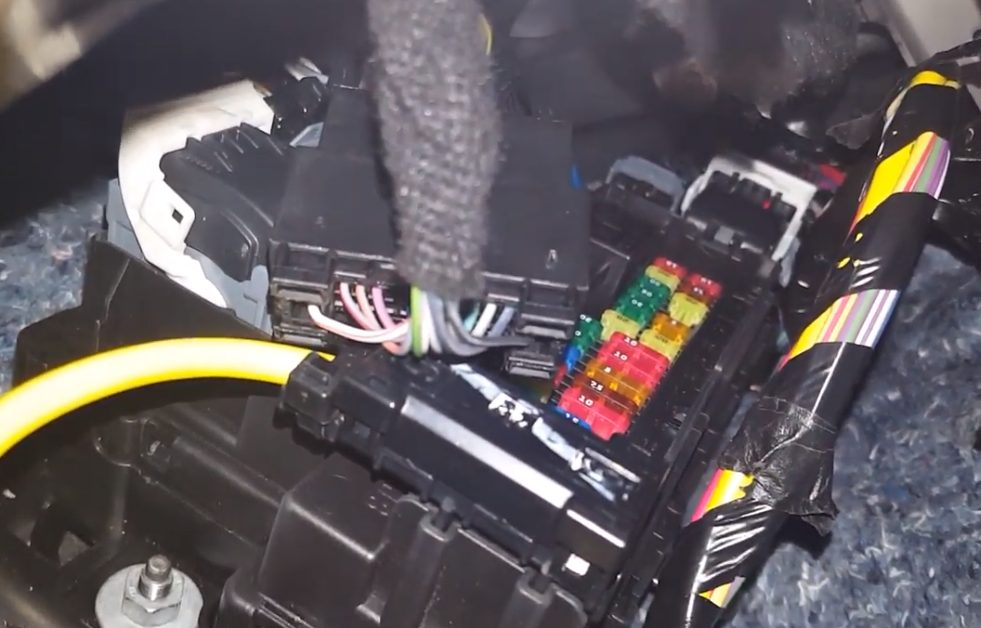

Blok bezpieczników

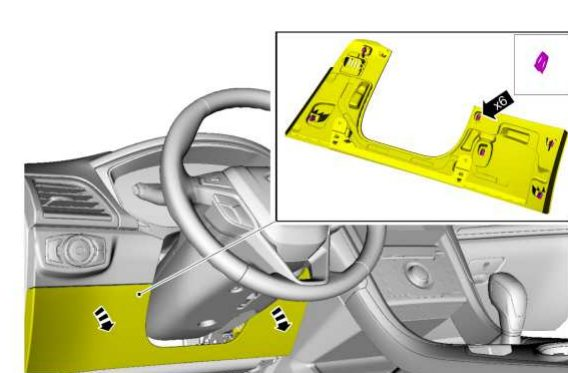

Znajduje się po lewej stronie deski rozdzielczej i jest podłączony do modułu BCM (Body Control Module). Aby uzyskać do niego łatwy dostęp, należy zdemontować część osłony.
| Cechowanie | |
|---|---|
| 1 | 10A Oświetlenie, lampka schowka, lampka lusterka kosmetycznego, lampka sufitowa, lampka bagażnika. |
| 2 | 7.5A Pamięć ustawień foteli, niższe oparcie fotela kierowcy, elektryczne lusterka zewnętrzne. |
| 3 | 20A Odblokowanie drzwi kierowcy. |
| 4 | 5A Rezerwa |
| 5 | Wzmacniacz subwoofera 20A |
| 6 | 10A Rezerwa |
| 7 | 10A Rezerwa |
| 8 | 10A Syrena alarmowa antykradzieżowa |
| 9 | 10A Rezerwa |
| 10 | 5A Moduł zasilania klapy tylnej, klawiatura, moduł telefonu komórkowego |
| 11 | 5A Moduł bezpieczeństwa ogólnego |
| 12 | 7.5A Klimatyzacja, skrzynia biegów |
| 13 | 7.5A Kierownica, deska rozdzielcza, moduł komunikacji danych |
| 14 | Rozszerzony moduł zasilania 10A |
| 15 | Bramka danych 10A |
| 16 | 15A Blokada dziecięca, odblokowywanie szyby bagażnika |
| 17 | 5A Sygnał akustyczny załączenia zasilania awaryjnego z akumulatora |
| 18 | 5A Wyłącznik zapłonu, wyłącznik zapłonu z przyciskiem start/stop |
| 19 | 7.5A Wskaźnik dezaktywacji poduszki powietrznej pasażera, skrzynia biegów |
| 20 | 7.5A Moduł sterujący reflektorami |
| 21 | 5A Termometr wewnętrzny |
| 22 | 5A Rezerwa |
| 23 | 10A Obwód zasilania do opóźnienia wyłączenia urządzeń pomocniczych |
| 24 | 20A Zamek centralny |
| 25 | 25A Drzwi i lusterko kierowcy |
| 26 | 30A Drzwi i lusterko pasażera |
| 27 | 30A Właz dachowy |
| 28 | Wzmacniacz audio 20A |
| 29 | 30A Szyba drzwi tylnych, strona kierowcy |
| 30 | 30A Szyba tylnych drzwi, strona pasażera |
| 31 | 15A Rezerwa |
| 32 | Moduł 10A Global Navigation System (GPS), sterowanie głosowe, wyświetlacz, radio |
| 33 | 20A Radio, redukcja hałasu |
| 34 | Szyna Start/Stop 30A (bezpieczniki 19, 20, 21, 22, 35, 36, 37, wyłączniki automatyczne). |
| 35 | 5A Moduł sterujący poduszką powietrzną i pasem bezpieczeństwa. |
| 36 | 15A Automatycznie ściemniające się lusterko wewnętrzne, podgrzewane przednie i tylne siedzenia, system oznakowania pasów ruchu, automatyczne światła drogowe. Klimatyzowane fotele. |
| 37 | 15A Moduł napędu na wszystkie koła. Podgrzewana kierownica. |
| 38 | 30A Rezerwa |
Jak dowiedzieć się kodu do drzwi
4 sposoby na poznanie kodu fabrycznego (KODU KLUCZA):
- Sprawdź kod w dokumentach na osobnej karcie;
- Kod można znaleźć, jeśli masz dwa kluczyki do samochodu. Włóż pierwszy kluczyk, włącz zapłon (ale nie uruchamiaj samochodu), przytrzymaj przez 4 sekundy, wyjmij kluczyk, włóż drugi kluczyk i powtórz to samo. Kod fabryczny pojawi się na desce rozdzielczej;
- Jeżeli brakuje dwóch poprzednich pozycji, kod fabryczny można znaleźć pod skrzynką bezpieczników na tylnym panelu;
- Odczyt z komputera przy użyciu kabla diagnostycznego.

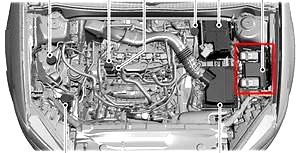

Komora silnika
Składa się z dwóch sekcji i znajduje się po lewej stronie, obok stojaka. Jest przykryty osłoną ochronną.
Górna część

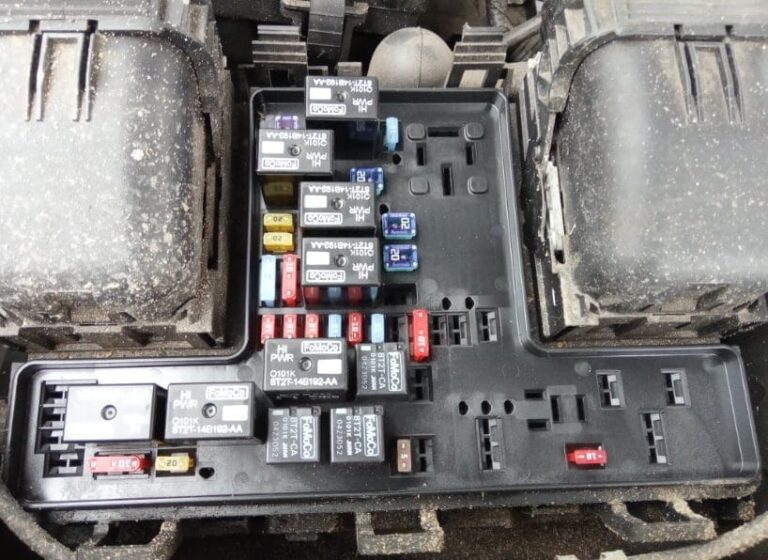

Zdjęcie
Oznaczenie
| Cechowanie | |
|---|---|
| 1 | 25A Wycieraczki szyby przedniej, 30A Pokrywa bagażnika |
| 2 | Przekaźnik rozrusznika |
| 3 | 15A Automatyczne wycieraczki, czujnik deszczu, wycieraczki tylne |
| 4 | Przekaźnik wentylatora nagrzewnicy elektrycznej |
| 5 | Gniazdo akcesoriów 20A w konsoli tylnej |
| 6 | Przekaźnik ogrzewania dodatkowego |
| 7 | Moduł sterowania układem napędowym 20A |
| 8 | Moduł sterowania układem napędowym 20A |
| 9 | Przekaźnik modułu sterującego układem napędowym |
| 10 | 20A Przednie gniazda zasilania pomocniczego, strona kierowcy |
| 11 | Moduł sterowania układem napędowym 15A |
| 12 | Moduł sterowania układem napędowym 15A |
| 13 | Moduł sterowania układem napędowym 10A |
| 14 | Moduł sterowania układem napędowym 10A |
| 15 | Przekaźnik startowy |
| 16 | Gniazdo konsoli 20A, zapalniczka samochodowa |
| 17 | 20A Dodatkowe gniazdo w bagażniku |
| 18 | Moduł sterowania układem napędowym 10A |
| 19 | 10A Elektryczne wspomaganie kierownicy |
| 20 | 10A Lampka pozycyjna Start/Stop, tempomat |
| 21 | 15A Moduł sterujący skrzynią biegów, pompa oleju skrzyni biegów |
| 22 | 10A System klimatyzacji |
| 23 | 15A Start/Stop, system ostrzegania o martwym polu, kamera cofania, adaptacyjny tempomat, ostrzeżenie o przeszkodach, moduł jakości energii, czujnik jakości powietrza |
| 24 | 10A Rezerwa |
| 25 | 10A System ABS (system zapobiegający blokowaniu kół) |
| 26 | Moduł sterowania układem napędowym 10A |
| 27 | 10A Rezerwa |
| 28 | 10A Pompa spryskiwacza tylnej szyby |
| 29 | 5A Czujnik masowego przepływu powietrza |
| 30 | Zarezerwować |
| 31 | Zarezerwować |
| 32 | Przekaźnik wentylatora chłodzącego |
| 33 | Przekaźnik klimatyzatora |
| 34 | 15A Elektryczna blokada kolumny kierowniczej |
| 35 | Zarezerwować |
| 36 | Zarezerwować |
| 37 | Zarezerwować |
| 38 | Przekaźnik wentylatora chłodzącego |
| 39 | Przekaźnik wentylatora chłodzącego |
| 40 | Sztafeta klaksonu |
| 41 | Sztafeta klaksonu |
| 42 | Przekaźnik pompy paliwa |
| 43 | Zarezerwować |
| 44 | 5A Ogrzewanie dyszy spryskiwacza |
| 45 | Zarezerwować |
| 46 | Generator 10A |
| 47 | 10A Wyłącznik hamulca |
| 48 | 20A Sygnał dźwiękowy |
| 49 | Czujnik przepływu powietrza 5A, element grzejny silnika wysokoprężnego 20A |
| 50 | Wentylator chłodzący 10A, puszka przyłączeniowa, brzęczyk 20A |
| 51 | Zarezerwować |
| 52 | Zarezerwować |
| 53 | 10A Elektryczne fotele |
| 54 | 5A Zdalne sterowanie podgrzewaczem paliwa, 10A Wyłącznik hamulca |
| 55 | Czujnik ALT 10A |
Bezpieczniki 17, 16, 10 i 5 o natężeniu 20A odpowiadają za działanie zapalniczek samochodowych i gniazd USB.
Dolna część

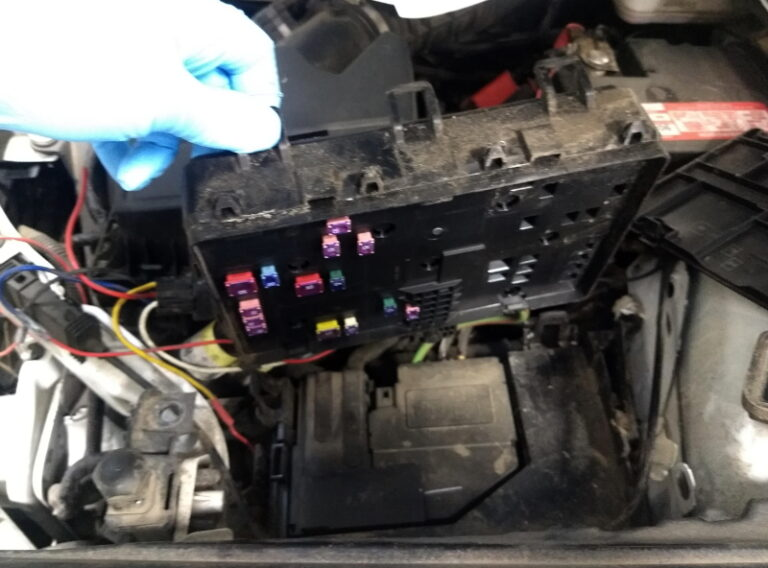

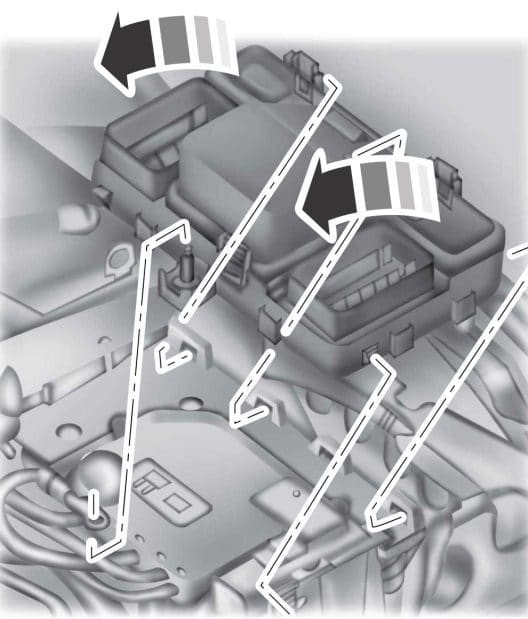

Przykład dostępu

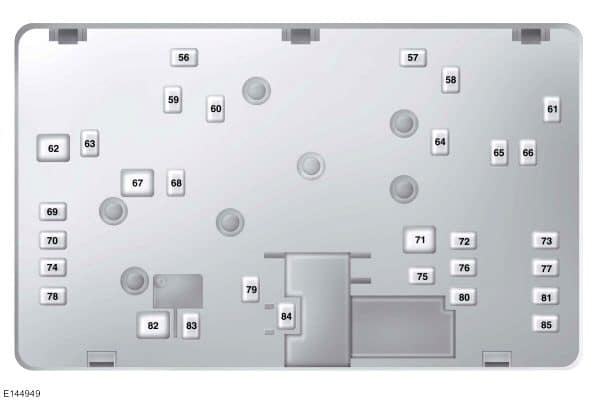

Spotkanie
| Cechowanie | |
|---|---|
| 56 | 30A Pompa paliwa |
| 57 | 20A Parownik oleju napędowego |
| 58 | Zarezerwować |
| 59 | Wentylator chłodzący 30/40A (DW10F i 2.0L GTDI AU) |
| 60 | Wentylator chłodzący 30/40A (DW10F i 2.0L GTDI AU) |
| 61 | 40A Podgrzewana przednia szyba (lewa strona) |
| 62 | 50A Jednostka sterująca układami nadwozia |
| 63 | Wentylator chłodzący 20/30A (DW10F i 2.0L GTDI AU) |
| 64 | 30A Ogrzewanie pomocnicze |
| 65 | 20A Podgrzewane przednie siedzenia |
| 66 | 40A Podgrzewana przednia szyba (prawa strona) |
| 67 | 50A Jednostka sterująca układami nadwozia |
| 68 | 40A Podgrzewana tylna szyba |
| 69 | 30A Układ zapobiegający blokowaniu kół podczas hamowania |
| 70 | 30A Siedzenie pasażera |
| 71 | 60A Ogrzewanie pomocnicze |
| 72 | 20A Pompa paliwa 30A Szyberdach |
| 73 | 20A Ogrzewanie tylnego siedzenia |
| 74 | 30A Moduł fotela kierowcy |
| 75 | 30A Ogrzewanie pomocnicze |
| 76 | 20A Pompa oleju przekładniowego |
| 77 | 30A Moduł klimatyzacji fotela |
| 78 | Moduł holowniczy przyczepy 40A |
| 79 | Wentylator elektryczny 40A |
| 80 | Moduł zasilania 30A w bagażniku |
| 81 | Falownik 40A 220V |
| 82 | Pompa układu hamulcowego zapobiegającego blokowaniu kół 60A |
| 83 | Silnik czyszczący 25A |
| 84 | 30A Соленоїд статера |
| 85 | 20A Podgrzewacz paliwa 60A Pompa układu zapobiegającego blokowaniu kół |
