Jeep Wrangler (TJ) to druga generacja SUV-a i samochodu terenowego Jeep Wrangler. Lata produkcji to 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 i 2006. W tym czasie model przeszedł modernizację. W niniejszej publikacji pokażemy lokalizację bloków bezpieczników i przekaźników w Jeepie Wranglerze 2G wraz ze schematami oraz ich przeznaczeniem. Zwróć uwagę na bezpiecznik odpowiadający za zapalniczkę.

Skrzynka bezpieczników w przedziale pasażerskim

Układ

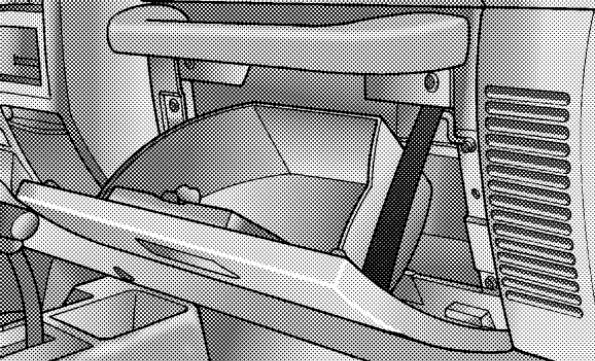

Skrzynka bezpieczników znajduje się za schowkiem na rękawiczki. Aby uzyskać dostęp do panelu bezpieczników, należy zdemontować schowek. Można to zrobić, zdejmując pasek schowka z haka i pozwalając drzwiom zsunąć się z zawiasów.

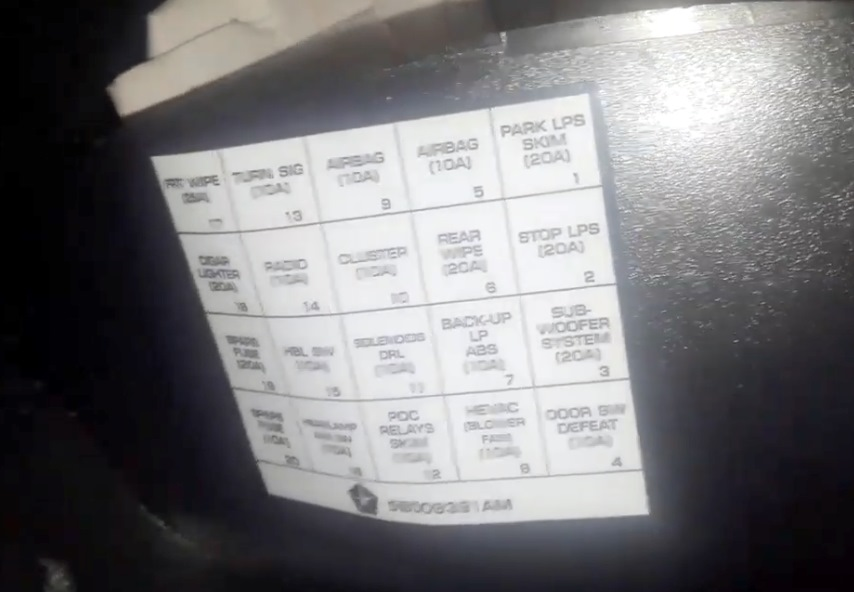

Zdjęcie

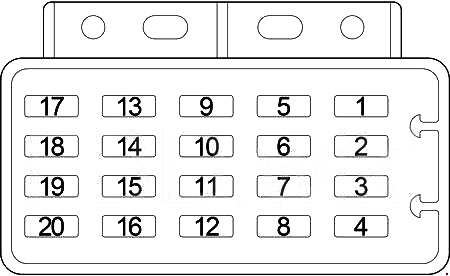

Schemat

Cechowanie

1	20	Przełącznik reflektorów (przełącznik wielofunkcyjny), moduł immobilizera Sentry Key
2	20	Wyłącznik świateł stopu
3	10	’99-’02: lampka „PRNDL”, włącznik przednich świateł przeciwmgielnych, radio, włącznik ogrzewania tylnej szyby (twardy dach), sterowanie ogrzewaniem klimatyzacji, włącznik wycieraczki/spryskiwacza tylnej szyby (twardy dach), deska rozdzielcza, włącznik tylnych świateł przeciwmgielnych, włącznik reflektorów
20	’03-’06: Subwoofer (’03-’06), dławik radiowy i przekaźnik (’02)
20	’97-’98: Przekaźnik świateł przeciwmgielnych nr 1
4	10	Przełącznik otwierania drzwi kierowcy, przełącznik otwierania drzwi pasażera, przekaźnik świateł przeciwmgielnych nr 1, przekaźnik świateł przeciwmgielnych nr 2, przekaźnik tylnych świateł przeciwmgielnych
5	10	Moduł sterujący poduszką powietrzną
6	20	Silnik wycieraczki tylnej (twardy dach), przełącznik wycieraczki/spryskiwacza tylnej (twardy dach)
7	10	Przełącznik parkowania/neutralny (PNP) (automatyczna skrzynia biegów), przełącznik świateł cofania (manualna skrzynia biegów), układ zapobiegający blokowaniu kół (ABS), przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik odmrażania tylnej szyby, przekaźnik ABS
8	10	’99-’06: Sterowanie ogrzewaniem klimatyzatora, jednostka HVAC, przekaźnik silnika dmuchawy, siłownik drzwi mieszanych
20	’97-’98: Sterowanie ogrzewaniem klimatyzatora
9	10	Moduł sterujący poduszką powietrzną, włącznik/wyłącznik poduszki powietrznej pasażera
10	10	Elektrozawór blokady zmiany biegów hamulca, panel instrumentów, lusterko kompasu/temperatury
11	10	’99-’06: Moduł świateł do jazdy dziennej, Elektrozawór sprzęgła konwertera momentu obrotowego, Elektrozawór układu EVAP/oczyszczania, Przekaźnik sprzęgła sprężarki klimatyzacji
10	’97-’98: Moduł świateł do jazdy dziennej, Elektrozawór sprzęgła konwertera momentu obrotowego, Elektrozawór cyklu pracy/usuwania układu EVAP, Przekaźnik sprzęgła sprężarki klimatyzacji, Moduł immobilizera, Pompa wykrywania nieszczelności układu EVAP, Moduł sterowania skrzynią biegów, Przekaźnik automatycznego wyłączania, Przekaźnik pompy paliwa, Przekaźnik odmrażacza tylnej szyby
12	10	’99-’06: Moduł immobilizera Sentry Key, przekaźnik pompy paliwa, przekaźnik automatycznego wyłączania, moduł sterowania skrzynią biegów, przekaźnik grzałki sondy lambda (dolnej), przekaźnik grzałki sondy lambda (górnej)
10	’97-’98: Lampa 'PRNDL’, przełącznik przednich świateł przeciwmgielnych, radio, przełącznik ogrzewania tylnej szyby (twardy dach), sterowanie ogrzewaniem klimatyzacji, przełącznik tylnej wycieraczki/spryskiwacza (twardy dach), deska rozdzielcza, przełącznik tylnych świateł przeciwmgielnych
13	10	Przełącznik kierunkowskazów/świateł awaryjnych (przełącznik wielofunkcyjny), włącznik/wyłącznik poduszki powietrznej pasażera (’97-’98)
14	20	’97-’99: Przełącznik wycieraczek, silnik wycieraczek
25	’00-’02: Przełącznik wycieraczek, silnik wycieraczek
10	’03-’06: Radio
15	10	’97-’02: Radio
10	’03-’06: Przełącznik ogrzewania tylnej szyby (twardy dach)
16	10	Silnik regulacji reflektorów, przełącznik regulacji reflektorów, przekaźnik tylnego światła przeciwmgielnego
17	10	’97-’02: Przełącznik ogrzewania tylnej szyby (twardy dach)
25	’03-’06: Silnik wycieraczek, przełącznik wycieraczek (przełącznik wielofunkcyjny)
18	15	’97-’02:Â Nieprzełączalne zasilanie pomocnicze
20	03-06: Zapalniczka/gniazdo zasilania, przełączanie zasilania pomocniczego
19	20	’97-’02: Zapalniczka/gniazdo zasilania, przełączanie zasilania pomocniczego
20	20	Przekaźnik rozrusznika silnika, przełącznik położenia pedału sprzęgła (skrzynia manualna)

Bezpieczniki zapalniczki (gniazdka elektrycznego) to bezpieczniki nr 18 lub 19 w skrzynce bezpieczników w przedziale pasażerskim oraz niektóre w skrzynce bezpieczników w komorze silnika.

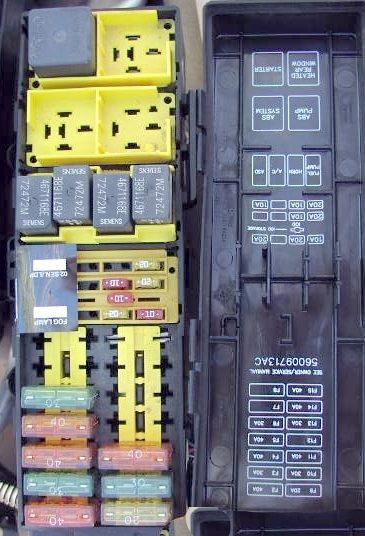

Bezpieczniki i blok przekaźników komory silnika

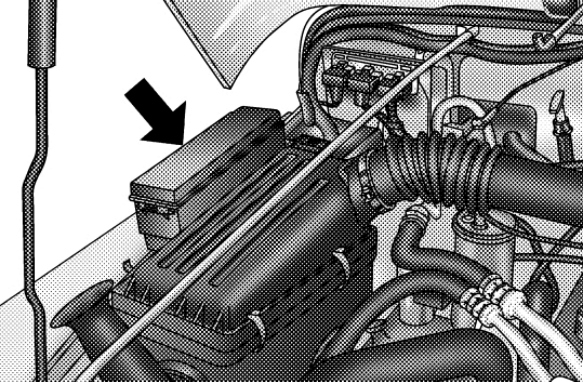

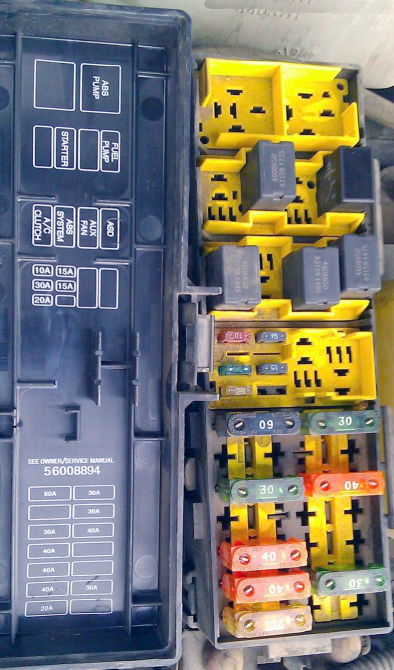

Znajduje się w komorze silnika, w pobliżu akumulatora.

Typ 1

1997, 1998

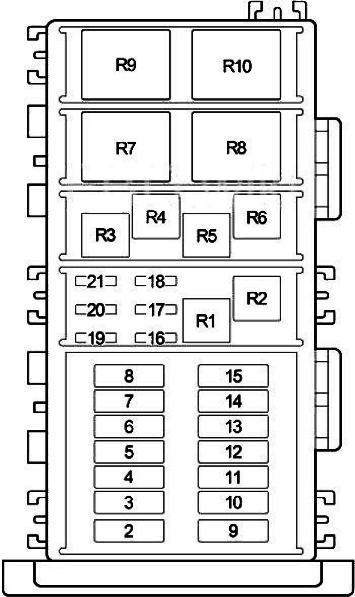

Schemat

Spotkanie

2	40A Wyłącznik zapłonu (bezpiecznik (wewnętrzny): „5”, „6”, „7”, „8”, „20”, przekaźnik rozrusznika silnika, przełącznik położenia pedału sprzęgła (skrzynia biegów manualna)
3	Wyłącznik zapłonu 30A (przekaźnik zapalniczki/akcesoriów, bezpiecznik (kabina pasażerska): „9”, „10”, „11”, „13”, „14”, „15”)
4	Blok bezpieczników 40A (bezpiecznik (wewnętrzny): „1”, „2”, „3”)
5	Przekaźnik zapalniczki/akcesoriów 40A (bezpiecznik (wewnętrzny): „19”), bezpiecznik (wewnętrzny): „18”
6	Przekaźnik automatycznego wyłączania 30A, moduł sterowania skrzynią biegów
7	—
8	—
9	Przełącznik kierunkowskazów/świateł awaryjnych 20A
10	Przełącznik reflektorów 30A
11	Przekaźnik silnika wentylatora 40A
12	—
13	Przekaźnik ABS 30A
14	Przekaźnik silnika pompy ABS 40A
15	Przekaźnik odmrażacza tylnej szyby 40A
16	20A Przekaźnik pompy paliwa
17	Lampka sufitowa 10A, deska rozdzielcza, złącze łącza danych, radio, lampa sufitowa, lampa pod maską, lampa sufitowa panelu dźwiękowego
18	Przekaźnik silnika pompy ABS 10A
19	10A Przekaźnik sprzęgła sprężarki klimatyzacji
20	Przekaźnik dźwiękowy 20A
21	Cewka zapłonowa 20A, wtryskiwacz paliwa, czujnik tlenu
Przekaźnik
R1	Pompa paliwa
R2	—
R3	Automatyczne wyłączanie
R4	Sprzęgło sprężarki klimatyzacji
R5	Klakson
R6	ABS
R7	—
R8	Silnik pompy ABS
R9	Rozrusznik silnika
R10	Odmgławiacz tylnej szyby

Typ 2

1999

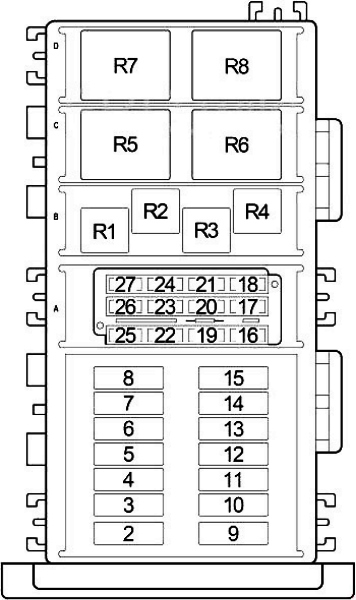

Schemat

Schematy chronione

2	Wyłącznik zapłonu 40A (bezpiecznik (wewnętrzny): „5”, „6”, „7”, „8”), przekaźnik rozrusznika
3	30A Wyłącznik zapłonu (przekaźnik zapalniczki/akcesoriów, bezpiecznik (kabina pasażerska): „9”, „10”, „11”, „12”, „13”, „14”, „15”, „20”)
4	Blok bezpieczników 40A (bezpiecznik (kabina pasażerska): „1”, „2”)
5	Przekaźnik zapalniczki/akcesoriów 40A (bezpiecznik (wewnętrzny): „19”), bezpiecznik (wewnętrzny): „18”
6	Przekaźnik automatycznego wyłączania 30A, moduł sterowania skrzynią biegów
7	—
8	—
9	Przełącznik kierunkowskazów/świateł awaryjnych 20A
10	Przełącznik reflektorów 30A
11	Jednostka HVAC 40A
12	—
13	Przekaźnik ABS 30A
14	Przekaźnik silnika pompy ABS 40A
15	Przekaźnik odmrażacza tylnej szyby 40A
16	10A Przekaźnik sprzęgła sprężarki klimatyzacji
17	Przekaźnik dźwiękowy 20A
18	20A Wtryskiwacz paliwa, zapłon Coi (2,5 l)
19	Przekaźnik pompy paliwa 20A
20	Oświetlenie pod maską 10A, oświetlenie lewe, oświetlenie prawe, radio, złącze łącza danych, oświetlenie sufitowe (twardy dach), oświetlenie sufitowe soundbara (system 4 głośników),
21	Przekaźnik silnika pompy ABS 10A
22	—
23	—
24	—
25	Przekaźnik świateł przeciwmgielnych 20A nr 1
26	—
27	Pompa do wykrywania nieszczelności 10A, czujnik tlenu
Przekaźnik
R1	Automatyczne wyłączanie
R2	Sprzęgło sprężarki klimatyzacji
R3	Klakson
R4	Pompa paliwa
R5	ABS
R6	Silnik pompy ABS
R7	Rozrusznik silnika
R8	Odmgławiacz tylnej szyby

Typ 3

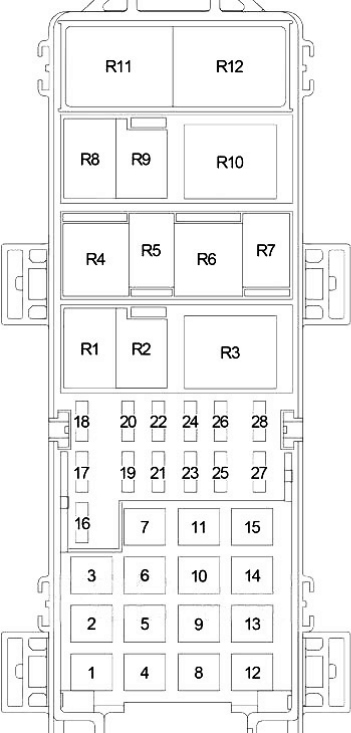

Schemat

1	40	Przekaźnik silnika wentylatora
2	40	Przekaźnik ogrzewania tylnej szyby
3	40	Bezpiecznik (w przedziale pasażerskim): „1”, „2”, „3”
4	40	2,4 l: wentylator chłodnicy o dużej prędkości, wentylator chłodnicy o małej prędkości
5	20	2003-2006: Przekaźnik sterujący skrzynią biegów
6	30	2003-2006: Przekaźnik rozrusznika, wyłącznik zapłonu (bezpiecznik (w przedziale pasażerskim): „5”, „6”, „7”, „8”)
40	2000-2001: przekaźnik silnika pompy ABS
40	2002: Przekaźnik rozrusznika silnika, wyłącznik zapłonu (bezpiecznik (w przedziale pasażerskim): „5”, „6”, „7”, „8”)
7	30	2000-2001: przekaźnik ABS
20	2002: Przełącznik wielofunkcyjny
8	40	2002-2006: ABS
40	2000-2001: Przekaźnik rozrusznika, wyłącznik zapłonu (bezpiecznik (w przedziale pasażerskim): „5”, „6”, „7”, „8”)
9	30	2000-2004: przekaźnik automatycznego wyłączania, moduł sterujący skrzynią biegów
20	2005-2006: przekaźnik automatycznego wyłączania, moduł sterujący skrzynią biegów
10	40	2002-2006: Wyłącznik automatyczny
30	2000-2001: Przełącznik reflektorów
11	20	2000-2001: Przełącznik kierunkowskazów/świateł awaryjnych
12	30	ABS
13	40	Wyłącznik zapłonu (bezpiecznik (kabina pasażerska): „17”, „18”, „19”)
14	30	2000-2001: Wyłącznik zapłonu (przekaźnik zapalniczki/akcesoriów, bezpiecznik (kabina pasażerska): „9”, „10”, „11”, „12”, „13”, „14”, „15”, „22”), przełącznik położenia pedału sprzęgła (skrzynia manualna)
30	2002: Wyłącznik zapłonu (bezpiecznik (w przedziale pasażerskim): „9”, „10”, „11”, „12”, „13”, „14”, „15”, „20”), przełącznik położenia pedału sprzęgła (skrzynia manualna)
15	50	2003-2006: bezpiecznik: „26”
40	2000-2001: Przekaźnik zapalniczki/akcesoriów (bezpiecznik (wewnętrzny): „19”), bezpiecznik (wewnętrzny): „18”
50	2002: bezpiecznik: „24”
16	15	2002-2004: Przekaźnik grzałki dolnego czujnika tlenu
10	2000-2001: Czujnik tlenu
17	20	2003-2006: Gniazdko elektryczne
20	2000-2001: Przekaźnik grzałki dolnego czujnika tlenu, przekaźnik grzałki górnego czujnika tlenu
18	20	Przekaźnik syreny
19	20	Przełącznik wielofunkcyjny (światła przeciwmgielne przednie)
20	15	2003-2006: Radio
21	10	Przekaźnik sprzęgła sprężarki klimatyzacji
22	20	2003-2006: Wyłącznik zapłonu (bezpiecznik (kabina pasażerska): „9”, „10”, „11”, „12”, „13”, „14”, „22”), przełącznik położenia pedału sprzęgła (manualna skrzynia biegów)
23	20	Przekaźnik pompy paliwa
24	20	2003-2006: przekaźnik blokady tylnej osi (pakiet terenowy), immobilizer przedni (pakiet terenowy)
10	2002: światło sufitowe, deska rozdzielcza, złącze łącza danych, radio, światło sufitowe, światło pod maską, światło sufitowe panelu dźwiękowego
25	10	2000-2001: lampka sufitowa, deska rozdzielcza, złącze łącza danych, radio, lampa sufitowa, lampka pod maską, lampka sufitowa panelu dźwiękowego
26	10	2003-2006: Lampa sufitowa, deska rozdzielcza, złącze łącza danych, przełącznik blokady osi (pakiet terenowy), lampa, lusterko kompasu/temperatury, lampa pod maską
20	2000-2002: Cewka zapłonowa, wtryskiwacz paliwa
27	20	2003-2006: Przełącznik wielofunkcyjny
28	20	2003-2006: przekaźnik automatycznego wyłączania, cewka zapłonowa, wtryskiwacz paliwa, kondensator cewki
10	2000-2001: ABS
Przekaźnik
R1	Automatyczne wyłączanie
R2	Sprzęgło sprężarki klimatyzacji
R3	2003-2006: Sterowanie skrzynią biegów
R4	Rozrusznik silnika
R5	ABS
R6	2000-2004: Grzałka czujnika tlenu po przepływie
R7	2002-2006: Światło przeciwmgielne
2000-2001: Podgrzewacz przedniego czujnika tlenu
R8	Klakson
R9	Pompa paliwa
R10	Odmgławiacz tylnej szyby
R11	2003-2006: Przedni schowek (pakiet SUV)
2005-2006: Wentylator chłodnicy o dużej prędkości (2.4L PowerTech)
R12	2003-2006: Tylna blokada (pakiet SUV)
2005-2006: Wentylator chłodnicy o niskiej prędkości (2.4L PowerTech)
2000-2001: ABS

To wszystko. Jeśli wiesz, jak ulepszyć materiał lub masz jakieś pytania, napisz w komentarzach.
