Schemat skrzynki bezpieczników MAN TGA

MAN TGA to seria ciężarówek produkowanych w latach 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 i 2011. W niniejszej publikacji znajdą Państwo opis bezpieczników i przekaźników modelu MAN TGA wraz ze schematami bloków bezpieczników, przykładowymi zdjęciami ich konstrukcji i lokalizacji. Pokażemy również, gdzie znajduje się bezpiecznik odpowiedzialny za zapalniczkę.

Skrzynka bezpieczników i przekaźników

Główny blok bezpieczników i przekaźników znajduje się po stronie pasażera na desce rozdzielczej. Aby uzyskać do niego dostęp, należy odkręcić śruby mocujące (5) w kierunku przeciwnym do ruchu wskazówek zegara do oporu.

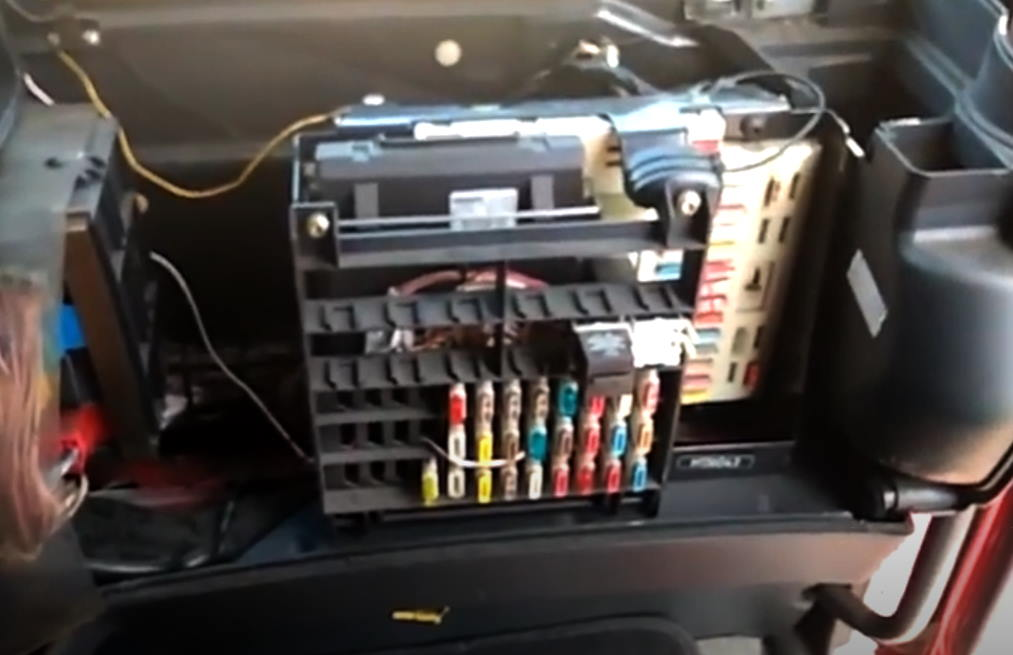

Samo pudełko będzie wyglądać mniej więcej tak.

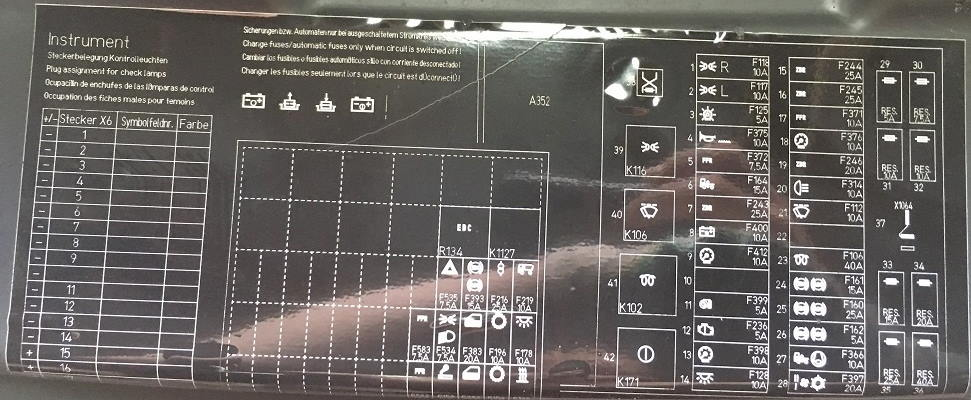

Schemat pokrywy pudełka

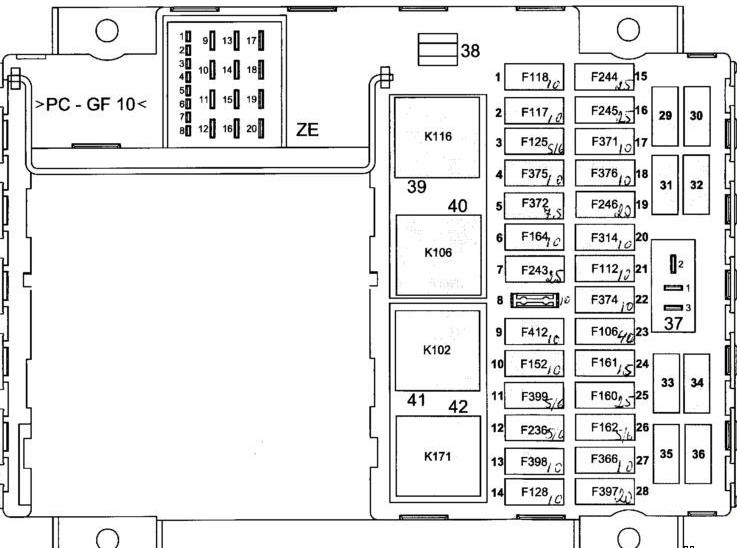

Schemat prawej sekcji

Spotkanie

1Bezpiecznik F118 dla prawego tylnego światła i prawego światła obrysowego (schemat połączeń)
2Bezpiecznik F117 światła obrysowego tylnego lewego i światła obrysowego bocznego lewego,
3Bezpiecznik F125 do oświetlenia deski rozdzielczej, przełączników kołyskowych, podświetlenia przycisku wyłączania,
4F375 (zacisk 15) zewnętrzny bezpiecznik kabinowy,
5Bezpiecznik zasilania procesora sterującego pojazdu F372 (zacisk 15),
6Bezpiecznik zasilania jednostki sterującej ECAS F164 (zacisk 15), (schemat połączeń)
7Bezpiecznik zasilania komputera pokładowego centralnego F243 – zasilanie stałe, nie przez stacyjkę,
8pusty, rezerwowy
9Zasilanie F412 obrotomierza i wskaźników deski rozdzielczej, (zacisk 30), (schemat połączeń)
10Zasilanie retardera F152 (zacisk 15),
11Bezpiecznik ładowania F399, zasilanie wzbudzenia generatora (zacisk 15) (schemat połączeń)
12Zasilanie jednostki EDC F236 (zacisk 15), (schematy połączeń -EDC 7 C32, -EDC 7 D2840, -EDC 6.1)
13Zasilanie F398 obrotomierza i wskaźników deski rozdzielczej (zacisk 15), (schemat połączeń)
14Zasilanie odbiornika F128 (napięcie stałe),
15Zasilanie F244 centralnego komputera pokładowego (zacisk 30-1),
16Zasilanie F245 centralnego komputera pokładowego (zacisk 30-2),
17Zasilanie F371 procesora sterującego pojazdem (zacisk 30),
18Bezpiecznik kabinowy F376 dla odbiorników (zacisk 15),
19Zasilanie centralnego komputera pokładowego F246 (zacisk 15),
20F314 Bezpiecznik światła cofania,
21Zasilanie wycieraczek i spryskiwaczy F112 (schemat połączeń)
22Zasilanie retardera F374 (zacisk 30),
23Zasilacz palnika elektrycznego F106,
24F161 EBS Jednostka zasilająca układ ABS – zawór sterujący hamulcami,
25Przyczepa F160 EBS\ABS,
26F162 Zasilacz sterujący EBS\ABS,
27F366 ECAM \ Zasilanie ECAS (zacisk 15), (schemat połączeń)
28Zasilacz F397 do standardowej kuchenki i klimatyzatora
29zarezerwować
30zarezerwować
31zarezerwować
32zarezerwować
33zarezerwować
34zarezerwować
35zarezerwować
36zarezerwować
37most,
38narzędzie
39Przekaźnik świateł pozycyjnych i tylnych K116 (schemat połączeń)
40Zintegrowany przekaźnik wycieraczek K106 (schemat połączeń)
41Przekaźnik latarki elektrycznej K102,
42Przekaźnik konsumencki K171 (zacisk 15),

Bezpiecznik odpowiedzialny za zapalniczkę znajduje się w dodatkowej lewej części. Sprawdź swój schemat.

Dodatkowe pole

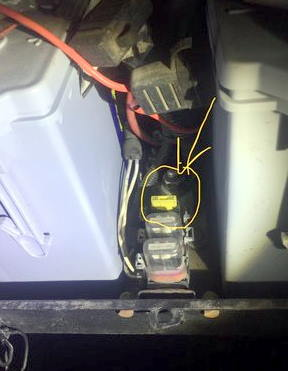

Dodatkowe bezpieczniki odpowiadające za pracę urządzeń ze stałym źródłem zasilania oraz innych urządzeń można zamontować w pobliżu akumulatora.

Jeśli masz coś do dodania lub możesz podzielić się własnym schematem, napisz w komentarzach. Razem możemy ulepszyć materiał.
