Mitsubishi Montero (Shogun) czwartej generacji z lat 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 i 2019. W tym czasie model przeszedł dwukrotny lifting. W niniejszej publikacji przedstawimy oznaczenia bezpieczników i przekaźników w Mitsubishi Pajero 4 wraz ze schematami skrzynek, lokalizacją i przykładowymi zdjęciami wykonania. Zwróć uwagę na bezpiecznik zapalniczki.

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się na dole deski rozdzielczej, pod osłoną ochronną.

Schemat

Spotkanie

1	Cewki zapłonowe 10A
2	Urządzenia 7.5Ð
3	7,5A Światła cofania
4	7,5A Rezerwa
5	Przekaźnik 7,5A (grzałka itp.)
6	7.5A Podgrzewane lusterka
7	30A Rezerwa
8	7.5A Jednostka sterująca silnikiem
9	15A Zapalniczka samochodowa
10	Zarezerwować
11	7.5Ð Elektryczne lusterka
12	7.5A Jednostka sterująca silnikiem
13	Zarezerwować
14	15A Wycieraczka tylna
15	15A Zamek centralny
16	10A Światło przeciwmgielne tylne
17	Nieużywane
18	Nieużywane
19	Grzałka 30A
20	30A Podgrzewana tylna szyba
21	20A od Luke’a
22	10Ð ABS
23	20A Ogrzewanie siedzeń
24	10A Oświetlenie schodów i drzwi
25	10A Jednostka sterująca skrzynią rozdzielczą
26	10Ð ENG/POWER
27	Rozrusznik 10A
28	Nieużywane
29	20A Zapasowy bezpiecznik
30	Zapasowy bezpiecznik 10A
31	30A Zapasowy bezpiecznik
32	25A Zapasowy bezpiecznik

Bezpiecznik nr 9, 15A, odpowiada za zapalniczkę.

Cel przekaźnika

• R1 – przekaźnik ogrzewania tylnej szyby
• R2 – przekaźnik wentylatora przedniego
• R3 – Przekaźnik podnośnika szyb
• R4 – przekaźnik pompy paliwa 1
• R5 – przekaźnik tylnego światła przeciwmgielnego
• R6 – przekaźnik pompy paliwa 1
• R7 – Akcesoria do gniazd przekaźnikowych
• R8 – przekaźnik wentylatora tylnego

Bloki bezpieczników i przekaźniki komory silnika

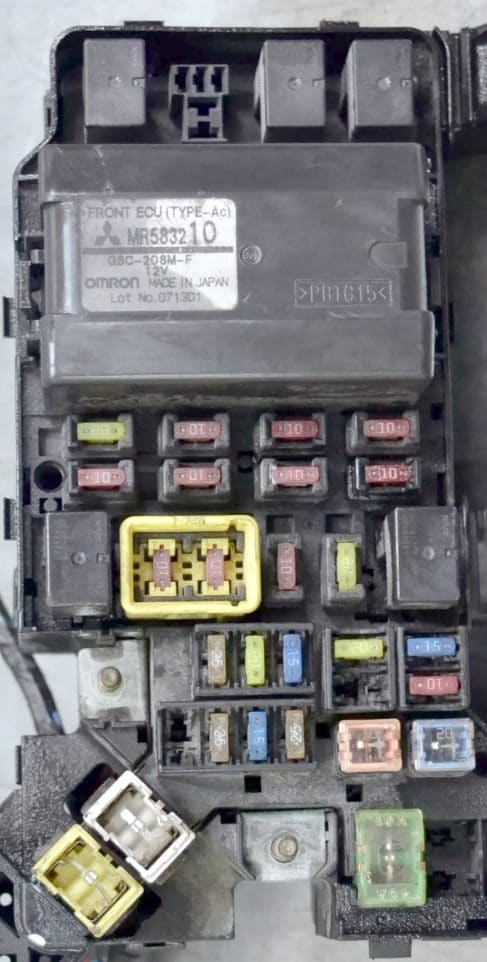

Główne pudełko

Główna skrzynka bezpieczników i przekaźników znajduje się obok akumulatora, po lewej stronie komory silnika.

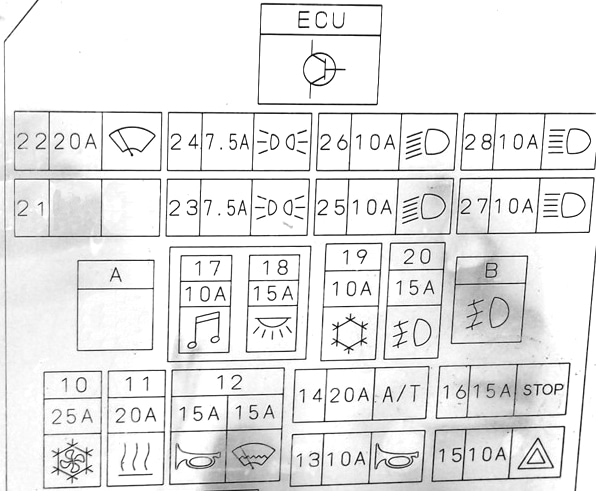

Legenda z okładki bloku

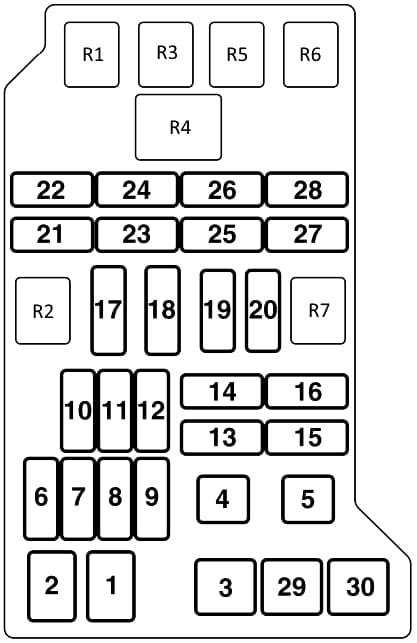

Schemat

Spotkanie

R1	Przekaźnik silnika wentylatora skraplacza prądu przemiennego – wysoka prędkość
R2	Przekaźnik sygnału dźwiękowego
R3	Przekaźnik silnika wentylatora skraplacza prądu przemiennego – niska prędkość
R4	Jednostka sterująca wielofunkcyjna 1
R5	Przekaźnik odmrażania szyby przedniej – wycieraczki
R6	Przekaźnik sprzęgła elektromagnetycznego sprężarki A
R7	Zarezerwować
1	Blok przekaźników bezpieczników komory silnika 120A, światła przeciwmgielne, reflektory, światła tylne (2001), MFU 1 (2002 ^)
2	Blok bezpieczników/przekaźników 60A, komora silnika 1
3	40A Wyłącznik zapłonu
4	40A Elektrycznie regulowane fotele, elektryczne szyby
5	20A Sterowanie silnikiem
6	20A Sterowanie silnikiem
7	–
8	15A Wyposażenie dodatkowe
9	25A Podgrzewacz filtra paliwa
10	25A Klimatyzator
11	Klimatyzator 20A
12	15A przekaźnik odmrażacza szyby przedniej – wycieraczki
13	–
14	20A automatyczna skrzynia biegów
15	Generator 10A, centralny zamek, światła awaryjne
16	15A System zapobiegający blokowaniu kół (ABS), światła hamowania
17	10A System audio, zapalniczka , zegar
18	10A Klimatyzacja, system audio, zamek centralny, zegar, jednostka sterująca elektroniczna ESP, oświetlenie wnętrza, jednostka sterująca wielofunkcyjna 1, jednostka sterująca skrzynią rozdzielczą
19	Klimatyzator 10A
20	20A Światła przeciwmgielne
21	Brzęczyk 10A
22	20A Spryskiwacz wycieraczki
23	10A System zarządzania silnikiem, światło tylne (prawe)
24	Lampa 10A tylna lewa
25	Żarówka światła mijania 10A (lewa)
26	Żarówka światła mijania 10A (prawa)
27	Żarówka świateł drogowych 10A (lewa)
28	Żarówka świateł drogowych 10A (prawa)
29	Zarezerwować
30	Podgrzewacz płynu chłodzącego 40A

Bezpiecznik nr 17, 10A, odpowiada za dodatkowe gniazda zapalniczki.

Skrzynka przekaźnikowa

Schemat

Opis

1. Przekaźnik zaworu elektromagnetycznego
2. Przekaźnik podgrzewania paliwa
3. Przekaźnik serwa przepustnicy
4. Przekaźnik rozrusznika
5. Przekaźnik głównego układu wtryskowego
6. Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji

Poszczególne elementy bezpiecznikowe i przekaźniki można zamontować poza tymi jednostkami, na przykład przekaźnik silnika pompy paliwa lub układu awaryjnego hamowania ABS. Bezpieczniki dużej mocy mogą być również umieszczone na biegunie dodatnim akumulatora: 40/60A – ABS i 80A – świece żarowe.
