Nissan Qashqai drugiej generacji był produkowany w latach 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 i 2021 i nosił oznaczenie J11 . Qashqai + 2 to 7-miejscowa wersja Qashqaia z wydłużonym nadwoziem. W tym materiale przedstawiamy opis bezpieczników i przekaźników Nissana Qashqai J11 drugiej generacji wraz ze schematami skrzynek, zdjęciami i ich lokalizacją. Osobno omówimy bezpieczniki odpowiedzialne za zapalniczkę.

Salonik pasażerski

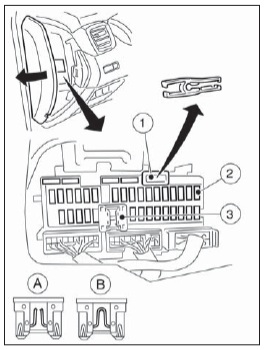

W kabinie Nissana Qashqai j11 istnieje możliwość zamontowania 2 głównych bloków bezpieczników: po lewej i prawej stronie deski rozdzielczej (od końca, za osłoną ochronną).

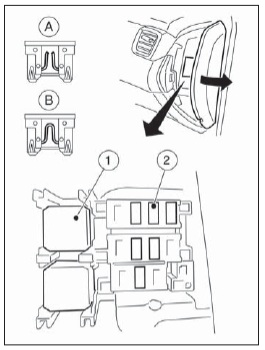

Prawa szuflada (może brakować)

Lewe pole (główne)

Przykład lokalizacji

Lewe pole

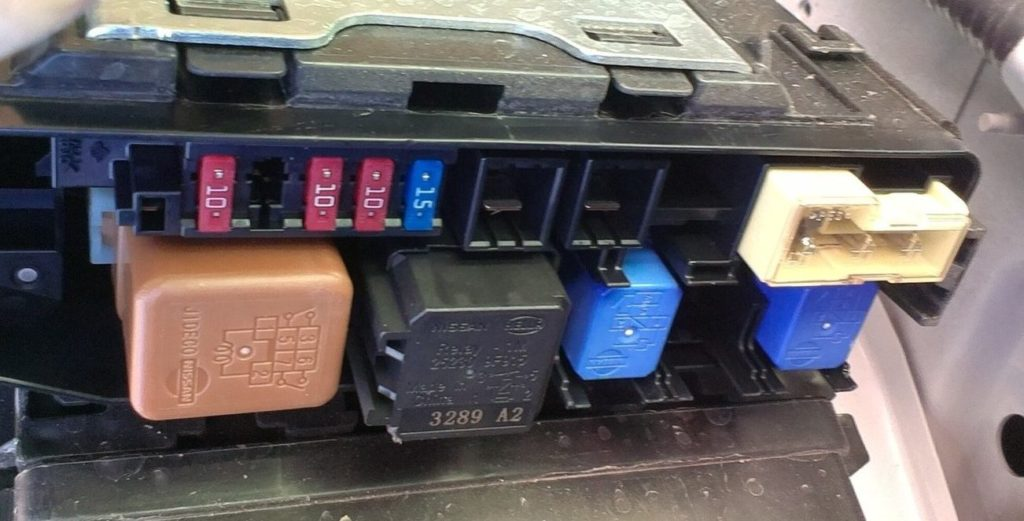

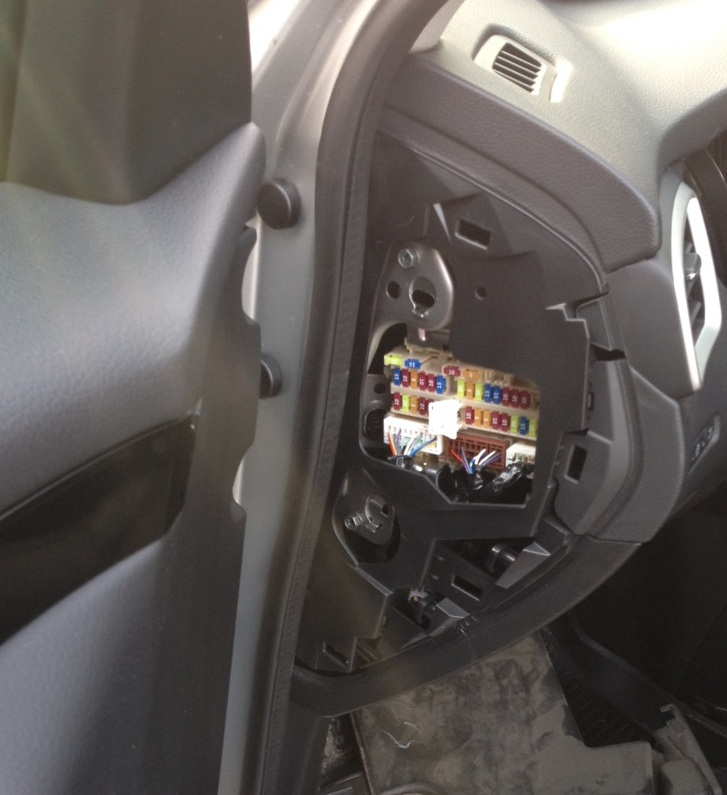

Przykładowe zdjęcie

Górny rząd to zapasowe bezpieczniki.

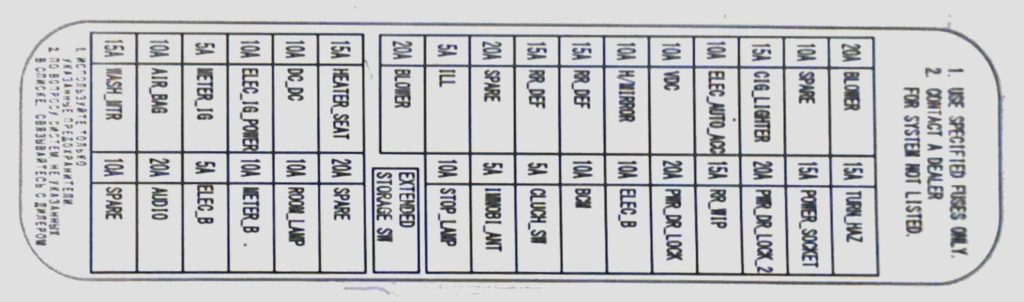

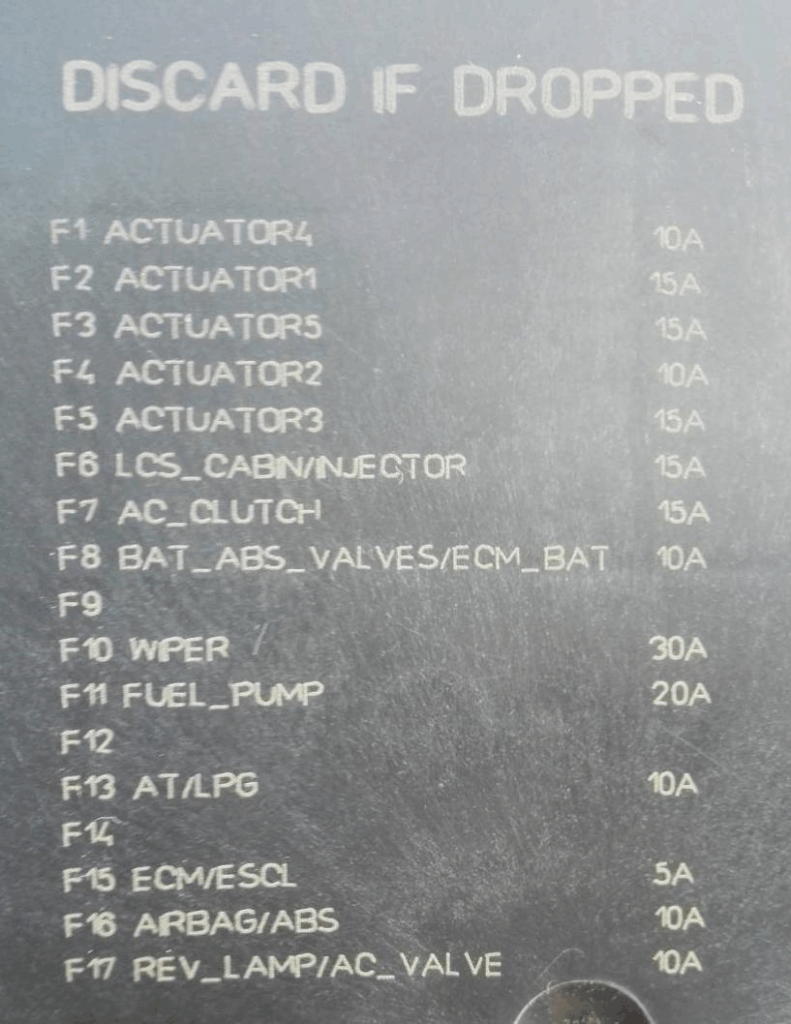

Schemat na tylnej okładce

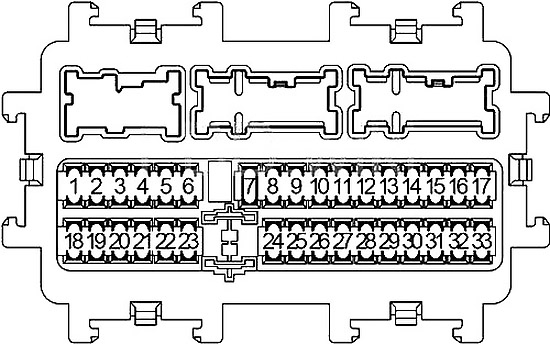

Schemat

Spotkanie

1	Przełącznik kombinowany 15A, jednostka sterująca pompą, elektrozawór przełączający spryskiwacz
2	Poduszki powietrzne 10A
3	Zestaw wskaźników 5A
4	Jednostka sterująca czujnikiem parkowania 10A, przekaźnik PTC 1, przekaźnik PTC 2, przekaźnik PTC 3, kamera przednia, przełączniki na desce rozdzielczej, system audio, przekaźnik podgrzewania paliwa, gniazdo diagnostyczne, włącznik świateł stopu, czujnik odległości, lusterko wsteczne, jednostka sterująca EPS, przełącznik wielofunkcyjny, moduł sterujący podwoziem, napęd na 4 koła, elektryczny hamulec postojowy, czujnik kąta skrętu, jednostka sterująca nawigacją, kamera z widokiem dookoła
5	Przetwornica DC 10A DC, VDC
6	15A Ogrzewanie siedzeń
7	Ogrzewanie 20A, wzmacniacz AC, ponowne uruchomienie silnika, sterowanie obejściem
8	5A Tylne lewe światło postojowe, lewe światło stopu, oświetlenie tablicy rejestracyjnej, oświetlenie schowka, regulacja zasięgu reflektorów, system audio, jednostka sterująca nawigacją
9	–
10	15A Podgrzewana tylna szyba
11	15A Podgrzewana tylna szyba
12	10A Podgrzewane lusterka
13	10A ABS
14	10A Wyłącznik świateł hamowania, jednostka sterująca klimatyzacją, jednostka sterująca lusterkiem, wzmacniacz prądu przemiennego, żaluzja, wyłącznik pedału hamulca
15	15A 1,2 l HR z CVT, 1,6 l MR16DDT, R9M (Euro3): gniazdo zapalniczki, przekaźnik oświetlenia wnętrza
20A, z wyjątkiem: gniazda zapalniczki, przekaźnika oświetlenia wnętrza
16	–
17	Silnik nagrzewnicy 20A, rezystor, wzmacniacz klimatyzacji
18	–
19	20A system audio, jednostka sterująca nawigacją, kamera samochodowa
20	5A Moduł sterowania nadwoziem (BCM), syrena, przełącznik wielofunkcyjny
21	Zestaw wskaźników 10A
22	10A Przekaźnik oświetlenia wnętrza
23	–
24	Wyłącznik świateł stopu 10A, moduł sterujący nadwoziem (BCM)
25	5A 4WD, wzmacniacz antenowy antykradzieżowy
26	5A Wyłącznik blokady sprzęgła
27	10A Moduł sterowania nadwoziem (BCM) Przełącznik wielofunkcyjny
28	10A elektryczny hamulec postojowy, złącze diagnostyczne, napęd na 4 koła, przełącznik oświetlenia deski rozdzielczej, przekaźnik szyb, przekaźnik składania lusterek, przekaźnik otwierania lusterek
29	20A 1,2 l HR z CVT, 1,6 l MR16DDT, R9M (Euro 3): Moduł sterujący nadwozia (BCM)
15A, z wyjątkiem: modułu sterowania nadwoziem (BCM)
30	15A Centralny zamek, moduł sterujący nadwoziem (BCM)
31	20A 1.2L HR z CVT, 1.6L MR16DDT, R9M (Euro 3): wycieraczki, moduł sterujący nadwoziem (BCM)
15A, z wyjątkiem: wycieraczek, modułu sterującego nadwoziem (BCM)
32	15A 1,2 l HR z CVT, 1,6 l MR16DDT, R9M (Euro3): tylne gniazdo zapalniczki
20A, z wyjątkiem: tylnego gniazda zapalniczki
33	15A 1,2 l HR z CVT, 1,6 l MR16DDT, R9M (Euro 3): światła awaryjne i kierunkowskazy
10A, z wyjątkiem: świateł awaryjnych i kierunkowskazów

Bezpieczniki 15 (przód) i 32 (tył) odpowiadają za zapalniczkę.

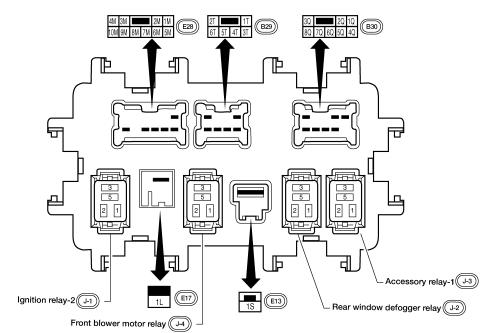

Poszczególne elementy przekaźnikowe umieszczone są na tylnym panelu urządzenia.

• Przekaźnik układu zapłonowego
• Przekaźnik wentylatora silnika przedniego
• Przekaźnik tylnego światła przeciwmgielnego
• Przekaźnik pomocniczy

Szuflada po prawej stronie

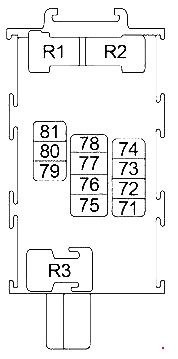

Schemat

Cechowanie

Jednostka sterująca AC 10A, wzmacniacz AC

71	10A Czujnik kąta skrętu
72	Zestaw wskaźników 10A
73	10A system audio, jednostka sterująca nawigacją, kamera z widokiem przestrzennym
74	Moduł sterowania skrzynią biegów 10A (TCM)
75	–
76
77	10A ABS
78	–
79	10A Przekaźnik pompy oleju
80	20A system audio, jednostka sterująca nawigacją, kamera samochodowa
81	Moduł sterowania skrzynią biegów 10A (TCM)
R1	Przekaźnik pomocniczy
R2	Przekaźnik zapłonu

Dodatkowe elementy można zamontować osobno pod panelem, na przykład bezpieczniki: przekaźnik pompy oleju i moduł sterujący skrzynią biegów (TCM).

Komora silnika

Puszka montażowa

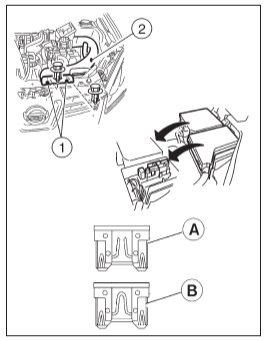

Znajdują się one w komorze silnika pod wlotem powietrza. Przykład dostępu pokazano na rysunku.

Pole A

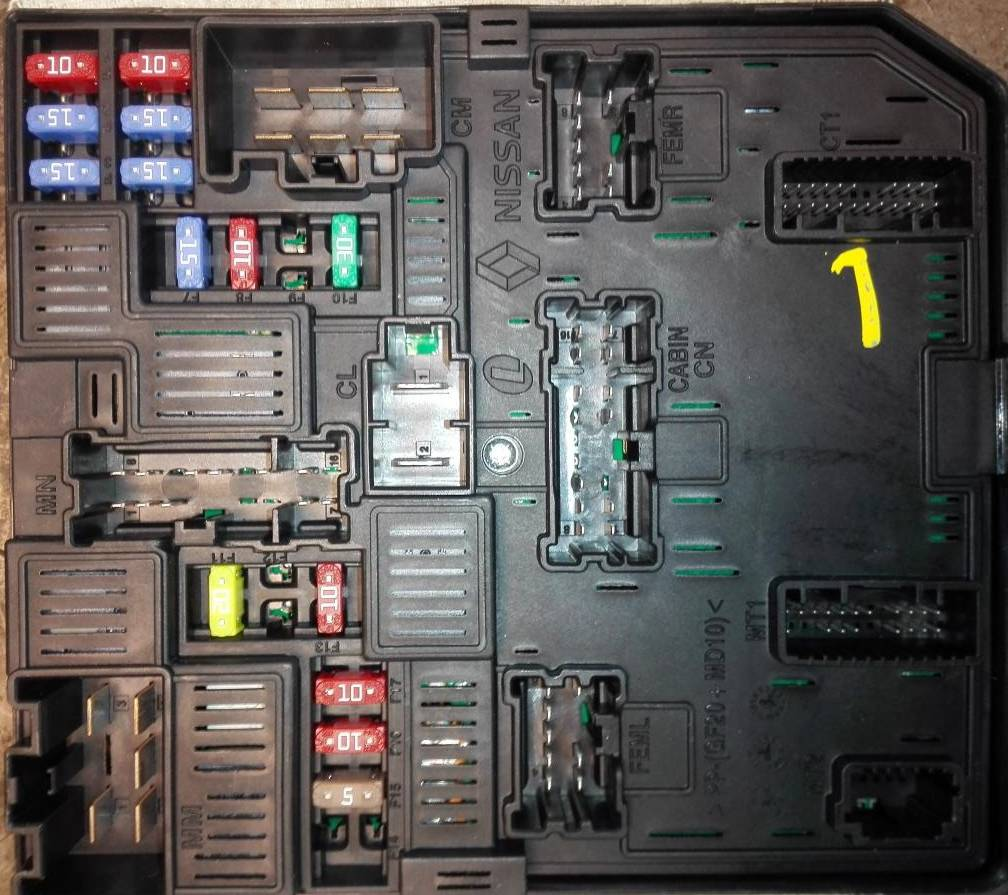

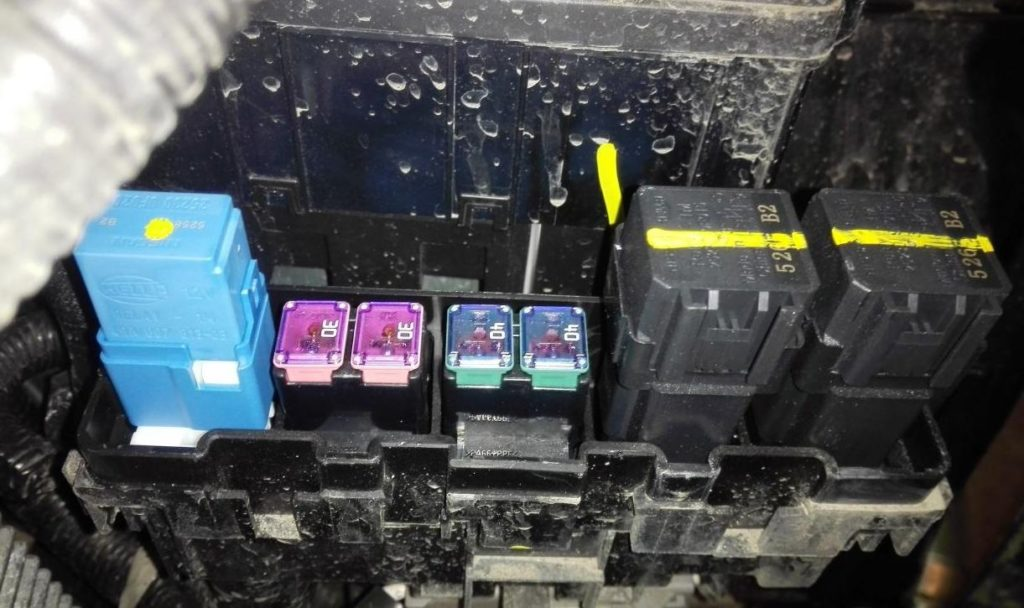

Zdjęcie pierwszej puszki montażowej

Opis pierwszej puszki montażowej

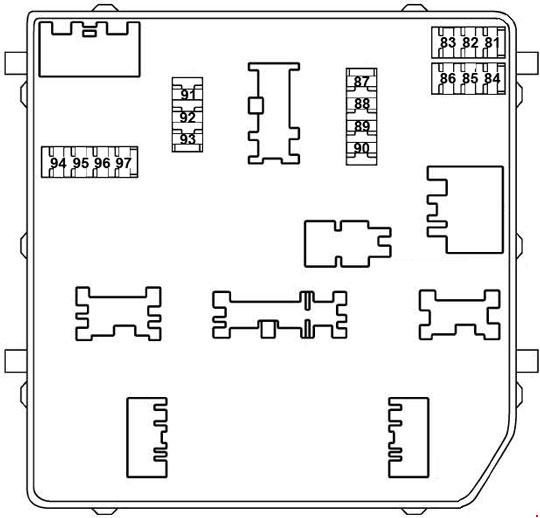

Schemat

Schematy chronione

81	10A Jednostka sterująca silnikiem
82	15A Jednostka sterująca silnikiem,
83	15A Przepustnica, jednostka sterująca silnikiem, zawór pochłaniacza par paliwa (EVAP), czujnik MAF, cewki zapłonowe, przekaźnik główny, zawór wydechowy, zawór ssący, pompa paliwa wysokiego ciśnienia, wtryskiwacze, blok bezpieczników komory silnika, czujnik stosunku powietrza do paliwa, podgrzewacz paliwa, czujnik wody w paliwie, zawór obejściowy płynu chłodzącego
84	10A Jednostka sterująca silnikiem, zawór kolektora dolotowego, zawór rozrządu wydechowego, zawór rozrządu dolotowego, zawór rozrządu
85	15A Czujnik stosunku powietrza do paliwa, podgrzewany czujnik tlenu, zawór turbosprężarki, jednostka sterująca silnikiem, jednostka sterująca świecami żarowymi
86	15A Wtryskiwacze, cewki zapłonowe, blok bezpieczników
87	Przekaźnik sprężarki klimatyzatora 15A
88	Nieużywane
89	Nieużywane
90	30A Przekaźnik wycieraczek przednich, silnik wycieraczek przednich
91	20A Przekaźnik pompy paliwa
92	Nieużywane
93	10A ECM, moduł sterujący skrzynią biegów, czujnik zakresu skrzyni biegów, skrzynka bezpieczników pod maską, czujnik położenia neutralnego, czujnik prędkości pierwotnej, czujnik prędkości wtórnej, czujnik obrotów na minutę, czujnik biegu jałowego biegu wstecznego
94	Nieużywane
95	5A Blokada kierownicy
96	10A Przekaźnik restartu (start-stop)
97	10A Lampa zespolona przednia prawa, lampa zespolona przednia lewa, sprężarka, czujnik zakresu skrzyni biegów, skrzynka bezpieczników pod maską, czujnik położenia neutralnego, przełącznik prędkości wstecznej, tylny czujnik położenia neutralnego

Pudełko B

Zdjęcie 2 puszki montażowej

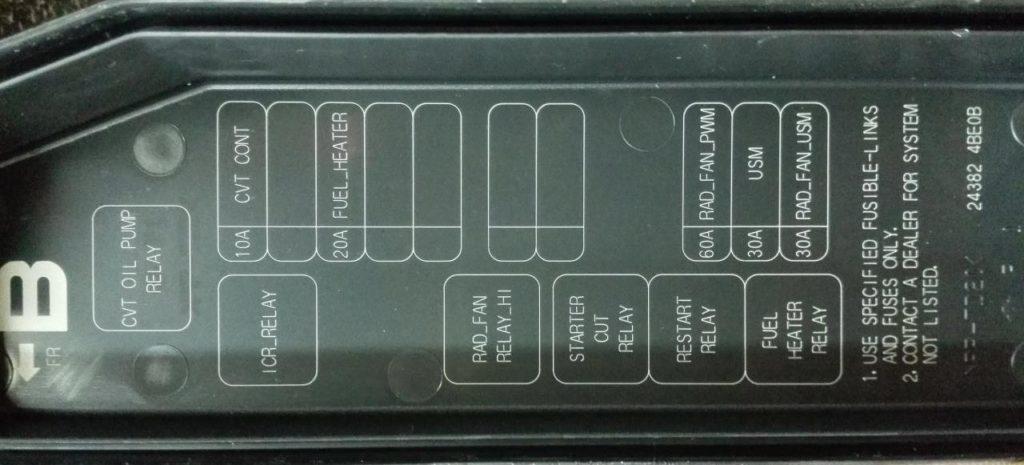

Opis drugiej puszki montażowej

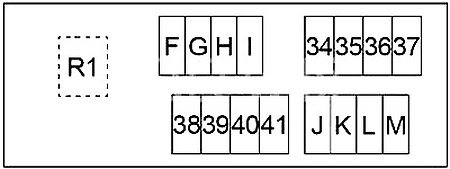

Schemat

Spotkanie

34	Przekaźnik syreny 15A
35	30A Diesel: przekaźnik PTC 2
36	30A Diesel: przekaźnik PTC 3
37	30A Diesel: przekaźnik PTC 1
38	Elektryczny hamulec postojowy 30A
39	Dodatkowe złącze 30A
40	–
41	Elektryczny hamulec postojowy 30A
F	50A ESP
G	30A ABS
H	50A ESP
I	Przekaźnik spryskiwaczy reflektorów 30A
J	–
K	40A ABS
L	30A Przekaźnik rozrusznika, przekaźnik zapłonu (bezpieczniki: „1”, „2”, „3”, „4”, „10”, „11”, „12”)
M	50A le elektryczne szyby, elektryczne szyby, rolety, elektryczne fotele
R1	Przekaźnik syreny

Skrzynki na reflektory

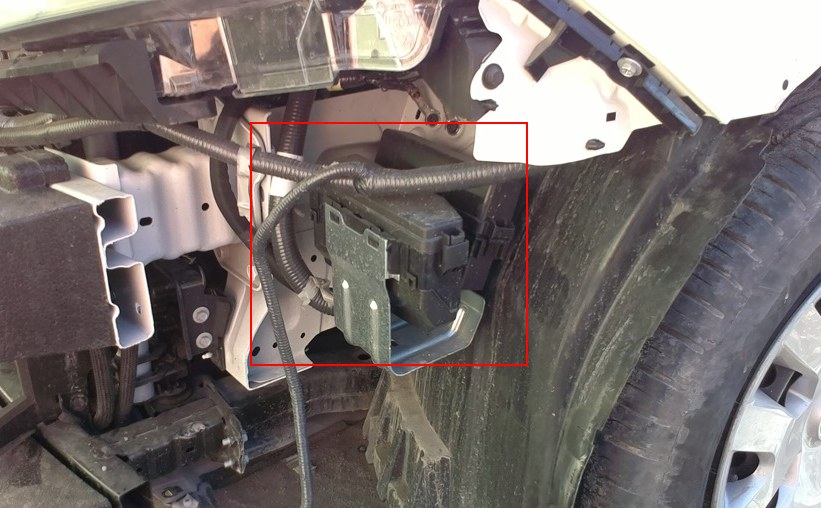

Znajdują się pod lewym reflektorem, za zderzakiem.

Pole 1 – przykładowe zdjęcie

Przykład pierwszego diagramu pudełkowego

Blok 2 – fotografia

Schemat drugiego reflektora

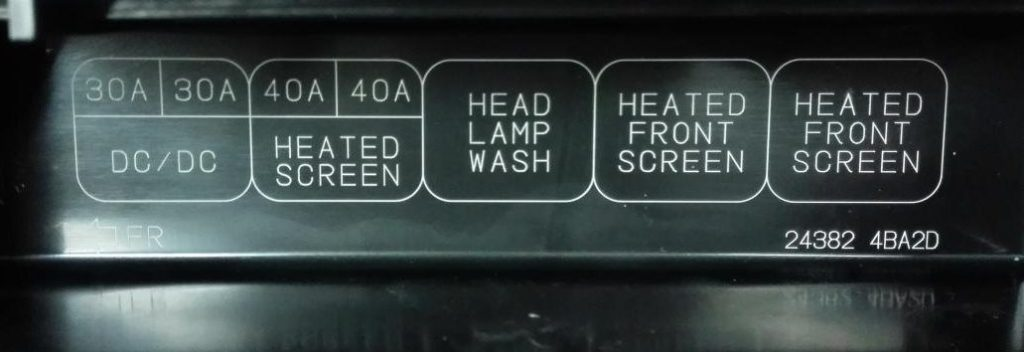

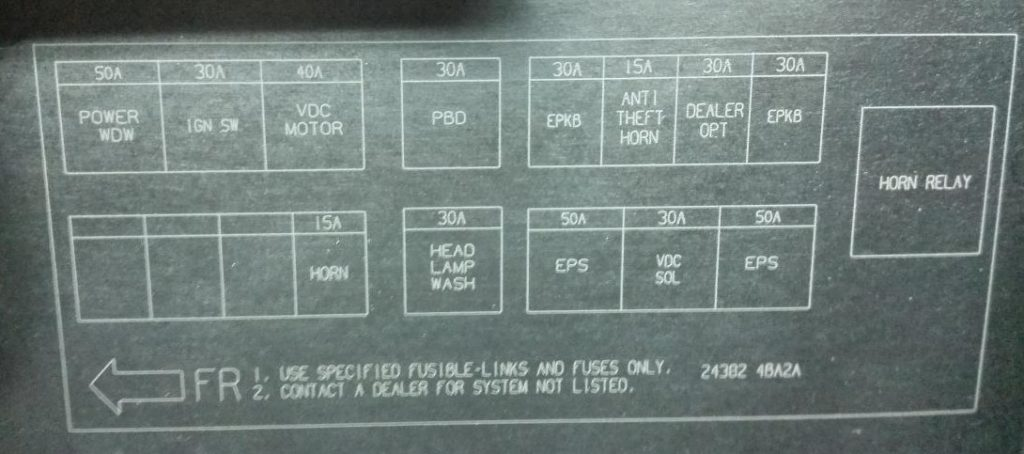

Cechowanie

PODGRZEWANY EKRAN	Ogrzewanie szkła
PRZEKAŹNIK SPRYSKIWACZA LAMPY	Przekaźnik spryskiwaczy reflektorów
PRZEKAŹNIK SYGNAŁOWY ANTYKRADZIEŻOWY	Przekaźnik alarmu antykradzieżowego
PRZEKAŹNIK OGRZEWANIA PRZEDNIEJ SZYBY	Przekaźnik ogrzewania szyby przedniej

Zasilanie bateryjne

Znajduje się na dodatnim biegunie akumulatora.

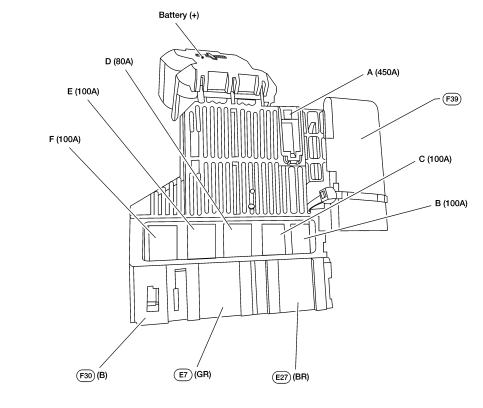

Schemat

Rozszyfrowanie

A	Rozrusznik 450A, przekaźnik obejściowy ponownego uruchomienia silnika
B	Generator 450A
C	100A Przekaźnik pomocniczy (bezpieczniki: „13”, „14”, „15”), przekaźnik odmrażacza tylnej szyby (bezpieczniki: „10”, „11”, „12”), przekaźnik ogrzewania (bezpieczniki: „7”, „17”), przekaźnik wycieraczek przednich, prawy reflektor, prawy tylny reflektor, prawe przednie światło przeciwmgielne, bezpieczniki: „19”, „20”, „21”, „22”, „24”, „25”, „26” – „27”, „28”, „29”, „30”, „31”, „32”, „33”, „57”, „58”, „U”
D	100A Przekaźnik zapłonu (bezpieczniki: „56”, „61”, „63”, „65”, „67”), przekaźnik klimatyzacji, przekaźnik wentylatora chłodzącego silnik 1, lewy reflektor, lewe światło tylne, lewe przednie światło przeciwmgielne, bezpieczniki: „P”, „Q”
E	Bezpieczniki 50 A: „R”, „S”, „T”, „42”, „44”, „45”, „46”
U	100A Prawy reflektor, prawe światło tylne, prawe światło przeciwmgielne przednie, sterownik świec żarowych, sterownik tłoka termicznego, bezpiecznik: „58”
V	Bezpieczniki 100 A: „F”, „G”, „H”, „I”, „K”, „L”, „M”, „34”, „35”, „36”, „37”, „38”, „39”, „41”, „N”, „O”,
