Renault Clio należy do klasy samochodów supermini. Pierwsza generacja była produkowana w latach 1990-1997.
Druga generacja Renault Clio była produkowana w latach 1998, 1999, 2000, 2001, 2002, 2003 i 2004. W tym okresie model ten był wielokrotnie uznawany za Samochód Roku w Europie. Zachęcamy do zapoznania się z informacjami na temat rozmieszczenia bloków bezpieczników i przekaźników w Renault Clio 2, schematami bloków bezpieczników i ich przeznaczeniem, a także z osobną notatką dotyczącą bezpieczników odpowiedzialnych za działanie zapalniczki.
Układ

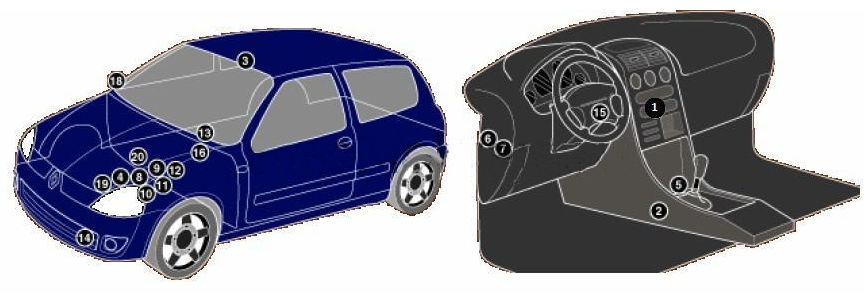

Schemat ogólny jednostek sterujących elektronicznych
| 1 | Jednostka sterująca klimatyzacją |
| 2 | Moduł sterujący SRS |
| 3 | Czujnik antykradzieżowy/centralnego zamka – panel dachowy |
| 4 | bateria |
| 5 | Złącze diagnostyczne (DLC) |
| 6 | Montaż bloku bezpieczników i przekaźników w przedziale pasażerskim |
| 7 | |
| 8 | Blok montażowy bezpieczników i przekaźników w komorze silnika |
| 9 | |
| 10 | Bezpiecznik pomocniczy (60A), przekaźnik podgrzewacza płynu chłodzącego – F9Q (^5/00) – w pobliżu bloku bezpieczników 2 w komorze silnika |
| 11 | Bezpiecznik dodatkowy (70A / 80A), przekaźnik podgrzewacza płynu chłodzącego – F9Q / K7K (6 / 00) – w pobliżu bloku bezpieczników 2 w komorze silnika |
| 12 | Bezpiecznik pomocniczy (80A), wspomaganie kierownicy – niektóre modele – w pobliżu bloku bezpieczników/przekaźników 2 w komorze silnika |
| 13 | Przekaźnik silnika pompy spryskiwaczy reflektorów – rezonator dolotowy |
| 14 | Sygnał |
| 15 | Antena pierścieniowa immobilizera – w pobliżu wyłącznika zapłonu |
| 16 | Przełącznik bezwładnościowy paliwa |
| 18 | Czujnik temperatury otoczenia – lusterko wsteczne w drzwiach pasażera |
| 19 | Moduł sterowania skrzynią biegów |
Blok bezpieczników i przekaźników

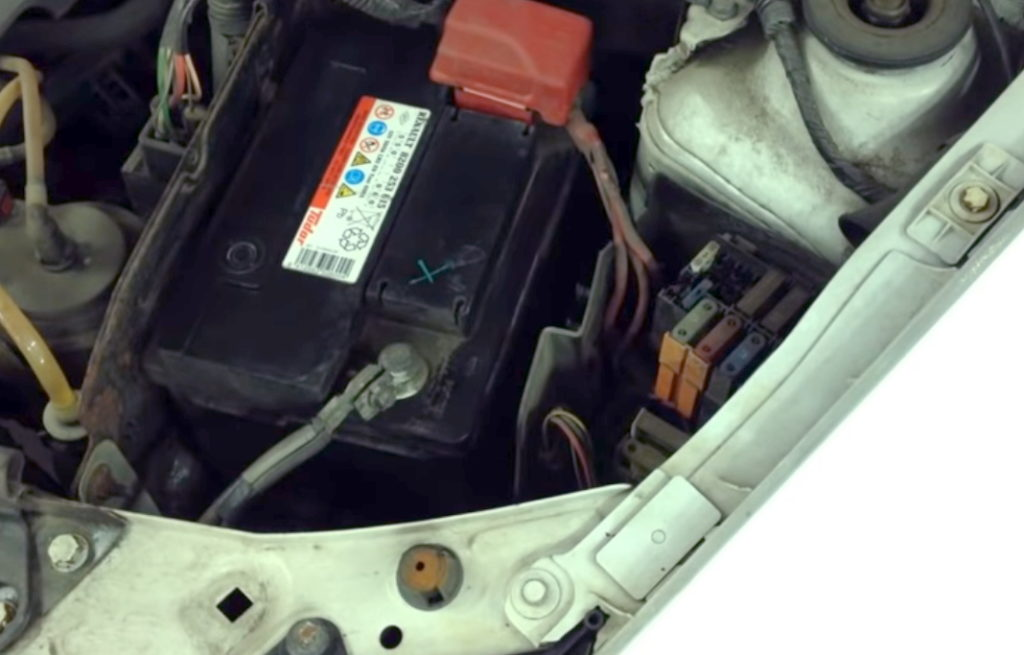

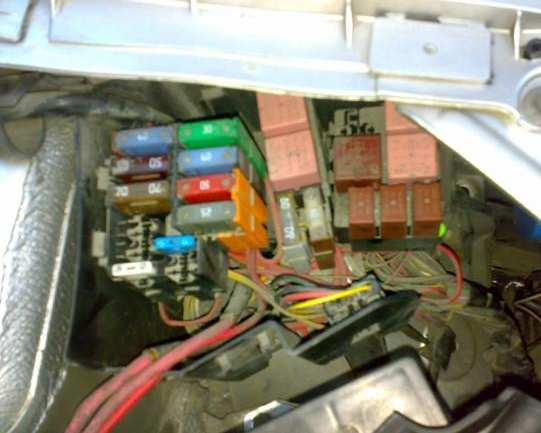

W komorze silnika pod maską, po lewej stronie, pod pokrywą ochronną, znajduje się skrzynka bezpieczników i przekaźników.
| F1 | (30A) Sterowanie silnikiem |
| F2 | (30A) Przekaźnik silnika wentylatora chłodzącego (bez klimatyzacji) |
| F3 | (5A) System zarządzania silnikiem (K4J / K4M / F4R736) |
| F4 | (5A) Układ sterowania automatyczną skrzynią biegów, sekwencyjna skrzynia biegów manualna (D4F) |
| F5 | (15A) Sterowanie silnikiem |
| F6 | (40A) Instrukcja szeregowa (D4F) |
| F7 | (50A) Przekaźnik opóźnienia wyłączenia silnika wentylatora chłodzącego / Przekaźnik silnika wentylatora chłodzącego – niska prędkość (z klimatyzacją) |
| F8 | (60A) System antykradzieżowy, włącznik światła, moduł sterujący wielofunkcyjny |
| F9 | (25A) Układ zapobiegający blokowaniu kół (ABS) – Bosch8.0 |
| F10 | (50A) Układ zapobiegający blokowaniu kół (ABS) – Bosch8.0 |
| F11 | (60A) Przekaźnik obwodu zapłonu pomocniczego, przełącznik świateł, moduł sterujący wielofunkcyjny |

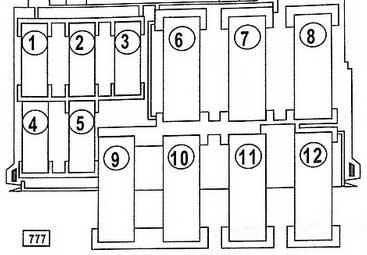

przekaźnik
Schemat
Spotkanie
- Przekaźnik silnika wentylatora chłodzącego (z klimatyzacją)
- Przekaźnik pompy paliwa
- Przekaźnik pompy głównej hydraulicznej (D4F, skrzynia biegów manualna)
- Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
- Przekaźnik opóźnienia wyłączenia silnika wentylatora chłodzącego / Przekaźnik silnika wentylatora chłodzącego – niska prędkość
- Przekaźnik rozrusznika
- Przekaźnik sterujący silnikiem
- Przekaźnik silnika wentylatora nagrzewnicy
- Przekaźnik światła cofania (D4F, sekwencyjna skrzynia biegów manualna)

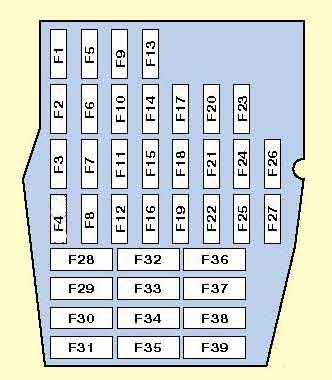

Blok bezpieczników

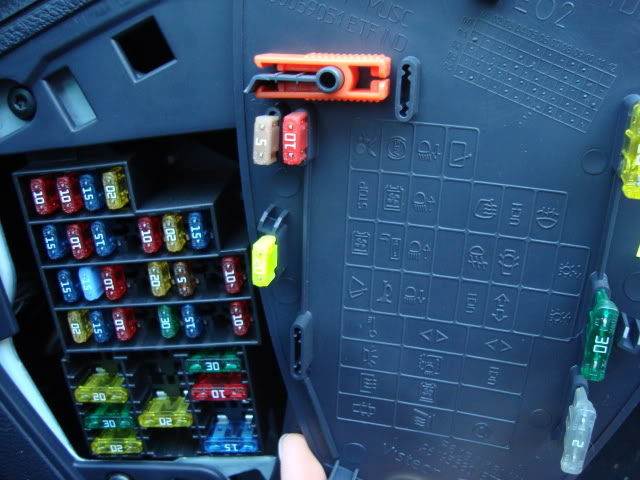

Blok bezpieczników zamontowany jest po lewej stronie deski rozdzielczej, w przedziale pasażerskim, za osłoną ochronną.
Schemat
Cechowanie
| 1 | (15A) Poduszki powietrzne, moduł sterujący wielofunkcyjny |
| 2 | (15A) Automatyczna skrzynia biegów, złącze diagnostyczne (DLC), deska rozdzielcza, jednostka sterująca wielofunkcyjna, światła stopu |
| 3 | (15A) Klimatyzacja, ogrzewanie tylnej szyby, wycieraczka/spryskiwacz tylnej szyby, światła cofania |
| 4 | (20A) Wycieraczki – 1998/2000 |
| 5 | (10A) Układ zapobiegający blokowaniu kół (ABS) |
| 6 | (10A) Jednostka sterująca klimatyzacją, jednostka sterująca wielofunkcyjna |
| 7 | (15A) System audio, zapalniczka, zegar, podgrzewana tylna szyba |
| 8 | (15A) Klakson |
| 9 | (10A) Lewy reflektor – światło mijania |
| 10 | (10A) Prawy reflektor – światło mijania |
| 11 | (10A) Prawy reflektor – światło drogowe |
| 12 | (10A) Lewy reflektor – światło drogowe |
| 13 | (20A) Reflektory – światła mijania (podwójne reflektory) |
| 14 | (5A) Światła do jazdy dziennej – 1998/2000 |
| 15 | Zapasowy |
| 16 | Zapasowy |
| 17 | (10A) Podgrzewane lusterka zewnętrzne |
| 18 | (20A) Światła przeciwmgielne |
| 19 | Zapasowy-1998 |
| 20 | Zapasowy |
| 21 | (5A) Złącze diagnostyczne (DLC), zestaw wskaźników (2000), jednostka sterująca wielofunkcyjna |
| 22 | (15A) Kierunkowskazy/światła awaryjne |
| 23 | (15A) Światła przeciwmgielne tylne |
| 24 | Zapasowy |
| 25 | Zapasowy |
| 26 | (10A) Oświetlenie deski rozdzielczej, przód/tył (lewy) |
| 27 | (10A) Oświetlenie deski rozdzielczej, światła tylne/przednie prawe |
| 28 | (2A) Immobilizer |
| 29 | (20A) System audio, zegar, elektryczne lusterka, lampy wewnętrzne |
| 30 | (30A) Ogrzewana tylna szyba |
| 31 | (20A) Zamek centralny |
| 32 | (30A) Elektryczne szyby |
| 33 | (20A) Spryskiwacze reflektorów |
| 34 | (30A) Ogrzewanie/Klimatyzacja-1999 |
| 35 | (20A) Ogrzewanie siedzeń |
| 36 | (30A) Elektryczne szyby |
| 37 | (20A) Łukasz |
| 38 | Zapasowy-1998 |
Bezpiecznik nr 7 15A odpowiada za zapalniczkę.

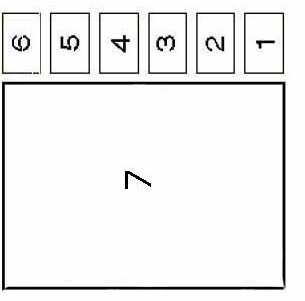

przekaźnik
Elementy przekaźnika będą umieszczone w oddzielnym pudełku.
Schemat
Spotkanie
Typ 1
- Przekaźnik wymiarowy (z systemem świateł do jazdy dziennej)
- Przekaźnik świateł do jazdy dziennej
- Przekaźnik światła przeciwmgielnego, prawy
- Przekaźnik świateł mijania (z światłami do jazdy dziennej)
- Przekaźnik pompy spryskiwaczy reflektorów 1
- Przekaźnik pompy spryskiwaczy reflektorów 2
- Wielofunkcyjna jednostka sterująca

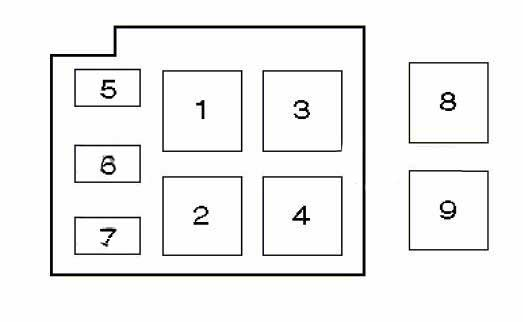

Typ 2
| 1 | Przekaźnik świateł przeciwmgielnych |
| 2 | Przekaźnik ogrzewania tylnej szyby |
| 3 | Przekaźnik sygnalizacyjny / Przekaźnik alarmowy |
| 4 | Przekaźnik szyb elektrycznych |
| 5 | Przekaźnik otwierania szyb elektrycznych |
| 6 | – |
| 7 | Przekaźnik świateł bocznych/tylnych (ze światłami do jazdy dziennej) |
| 8 | Przekaźnik świateł mijania (ze światłami do jazdy dziennej) |
| 9 | – |
| 10 | Przekaźnik silnika wycieraczek |
| 11 | Przekaźnik wycieraczki tylnej szyby |
| 12 | Przekaźnik sprzężenia zwrotnego (1999^) |
| 13 | Przekaźnik zamka centralnego |
| 14 | Przekaźnik zamka centralnego – odblokowywanie |
| 15 | Przekaźnik zapłonu pomocniczego |
| 16 | Przekaźnik czujnika poziomu paliwa (LPG) (06/00^) |
| 17 | Przekaźnik pompy spryskiwaczy reflektorów (06/00^) |
