Volvo XC60 2 2. generacji z lat 2017, 2018, 2019, 2020, 2021, 2022, 2023 i 2024. W tym czasie model przeszedł lifting. W niniejszej publikacji znajdziesz opis bezpieczników i przekaźników drugiej generacji Volvo XC60 wraz ze schematami bloków bezpieczników, ich lokalizacją oraz przykładowymi zdjęciami wykonania. Wybierz bezpiecznik odpowiadający za zapalniczkę.

Salonik pasażerski

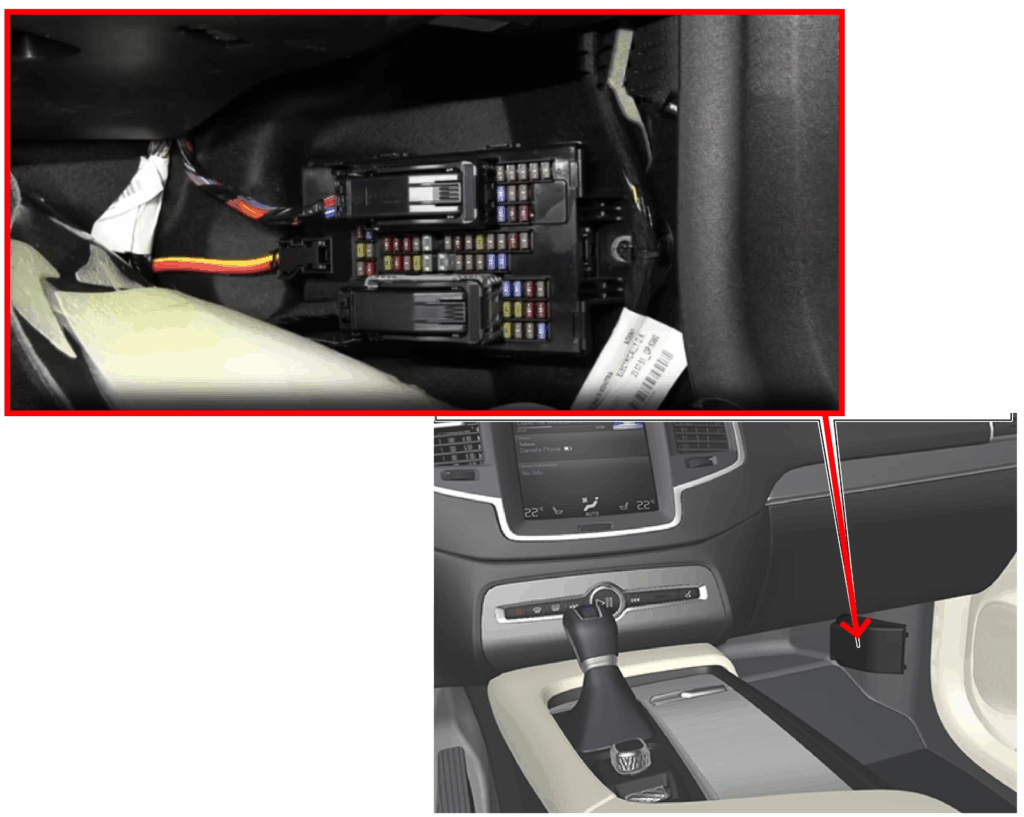

W kabinie skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie pasażera.

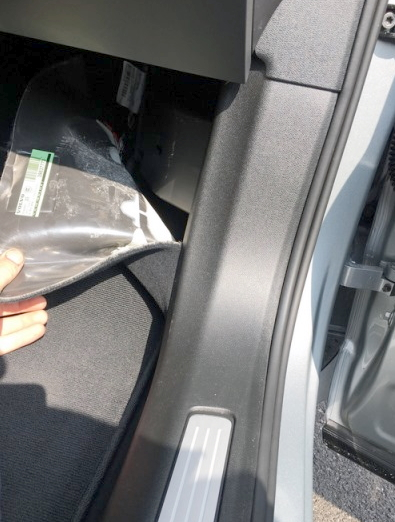

Aby uzyskać dostęp, należy zdjąć wewnętrzną wyściółkę i osłonę ochronną urządzenia.

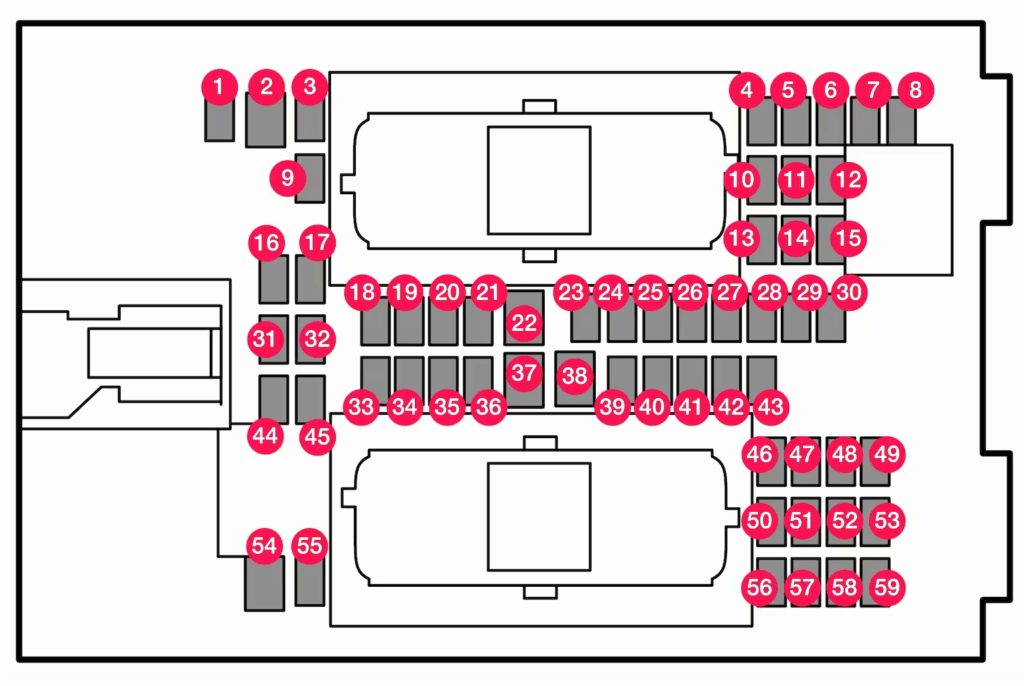

Schemat

Spotkanie

1	–
2	Gniazdo elektryczne 30A w konsoli tunelu, w przestrzeni na nogi pasażera
3	–
4	5A Czujnik ruchu
5	Odtwarzacz multimedialny 5A
6	Wyświetlacz sterownika 5A
7	5A Zestaw przycisków konsoli środkowej
8	Czujnik słoneczny 5A
9	–
10	–
11	5A Moduł kierownicy
12	5A Moduł uchwytu rozrusznika i hamulca postojowego
13	15A Moduł ogrzewania kierownicy*
14	–
15	–
16	–
17	–
18	Moduł sterowania klimatyzacją 10A
19	7.5A Blokada kierownicy
20	Złącze diagnostyczne OBDII 10A
21	5A Wyświetlacz centralny
22	40A Moduł wentylatora klimatyzacji przedniej
23	Koncentrator USB 5A
24	7,5 A Podświetlane elementy sterujące; Oświetlenie wnętrza; Przeciwodblaskowe lusterko wsteczne*; Czujnik deszczu i światła*; Zestaw przycisków na konsoli tunelu w tylnej przestrzeni na nogi*; Elektrycznie regulowane przednie fotele*; Panele sterowania w tylnych drzwiach; Moduł wentylatora klimatyzacji lewy/prawy
25	5A Moduł sterujący wspomaganiem kierowcy
26	20A Panoramiczny dach*
27	5A Wyświetlacz przezierny*
28	5A Oświetlenie wewnętrzne
29	–
30	5A Wyświetlacz konsoli sufitowej (przypomnienie o zapięciu pasów bezpieczeństwa/wyświetlacz poduszki powietrznej pasażera)
31	–
32	5A Czujnik wilgotności
33	20A Moduł prawych tylnych drzwi
34	Bezpieczniki 10A w bagażniku
35	5A Moduł sterujący do samochodu z dostępem do Internetu; Moduł sterujący do Volvo On Call
36	20A Moduł lewych tylnych drzwi
37	Moduł systemu audio 40A (wzmacniacze) (niektóre warianty)
38	–
39	Moduł anteny wielopasmowej 5A
40	5A Moduły funkcji komfortu dla przednich foteli (masaż)*
41	5A Alkomat
42	15A Wycieraczka tylnej szyby
43	15A Moduł sterujący pompą paliwa
44	–
45	–
46	15A Podgrzewany przedni fotel, strona kierowcy
47	15A Podgrzewany przedni fotel pasażera
48	Pompa płynu chłodzącego 10A
49	–
50	20A Moduł lewych przednich drzwi
51	20A Moduł sterowania zawieszeniem (podwozie aktywne)*
52	–
53	Moduł sterujący Sensus 10A
54	–
55	–
56	20A Moduł prawych przednich drzwi
57	–
58	TV 5A (opcjonalnie)
59	15A Bezpiecznik główny do bezpieczników 53 i 58

Komora silnika

W komorze silnika, obok reflektora, po lewej stronie znajduje się blok bezpieczników i przekaźników.

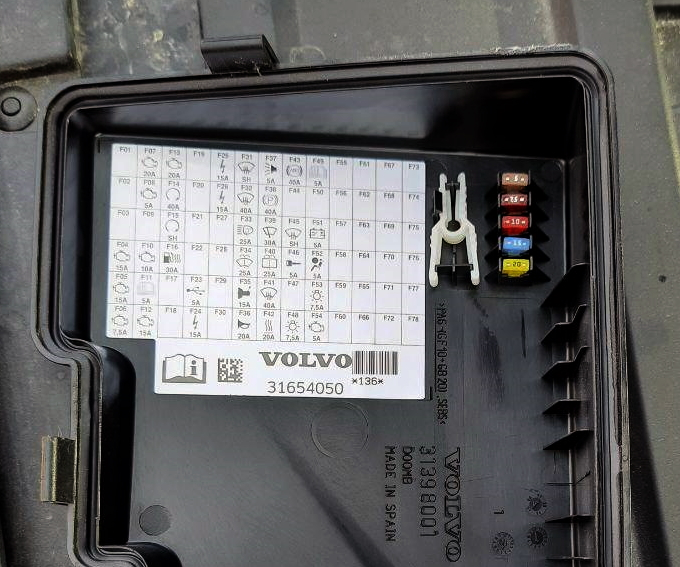

Sam blok bezpieczników będzie wyglądał mniej więcej tak.

Sprawdź zadania na podstawie diagramów znajdujących się na odwrocie pokrywy pudełka.

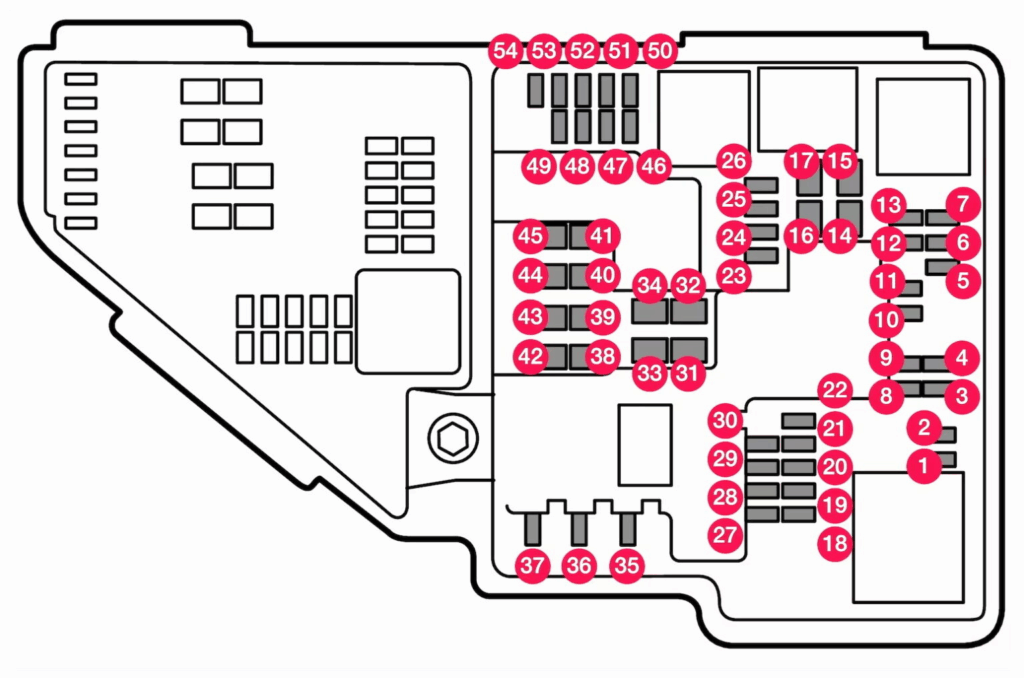

Schemat

Cechowanie

1	–
2	–
3	–
4	Cewki zapłonowe 15A (benzyna); Świece zapłonowe (benzyna)
5	15A Elektrozawór pompy oleju silnikowego; sprzęgło elektromagnetyczne klimatyzacji; sonda lambda, środkowa (benzyna); sonda lambda, tylna (diesel)
6	7.5A Regulatory podciśnienia; Zawór; Zawór impulsu wyjściowego (diesel)
7	20A Moduł sterujący silnikiem; siłownik; moduł regulatora paliwa; zawór EGR (diesel); czujnik położenia turbosprężarki (diesel); zawór turbosprężarki (benzyna)
8	Moduł sterujący silnikiem 5A
9	–
10	10A Elektrozawory (benzyna); zawór; termostat chłodzenia silnika (benzyna); pompa chłodzenia EGR (diesel); moduł sterujący świecami żarowymi (diesel)
11	5A Jednostka sterująca żaluzją spojlera; Jednostka sterująca żaluzją chłodnicy; Cewki przekaźnika impulsów wyjściowych (Diesel)
12	15A Sonda lambda, przód; sonda lambda tył (benzyna)
13	Moduł sterujący silnikiem 20A
14	Rozrusznik 40A
15	Rozrusznik
16	30A Podgrzewacz filtra paliwa (diesel)
17	–
18	–
19	–
20	–
21	–
22	–
23	–
24	Gniazdo 15A 12V przed konsolą tunelową
25	Gniazdo 15A 12V w konsoli tunelu, w przestrzeni na nogi pasażera drugiego rzędu
26	Gniazdo 15 A 12 V w bagażniku
27	–
28	15A Lewy reflektor, niektóre typy LED3
29	Prawy reflektor, niektóre typy LED3
30	–
31	Podgrzewana przednia szyba* lewa
32	40A Podgrzewana przednia szyba* lewa strona
33	25A Spryskiwacze reflektorów*
34	25A Spryskiwacze szyb przednich
35	Moduł sterowania skrzynią biegów 15A
36	20A Klakson
37	5A Syrena bezpieczeństwa
38	40A Moduł sterujący hamulcem (zawory, hamulec postojowy)
39	30A Wycieraczki przedniej szyby
40	25A Spryskiwacz tylnej szyby
41	40A Ogrzewanie prawej szyby przedniej
42	Ogrzewanie postojowe 20A
43	40A Moduł sterujący hamulcami (pompa ABS)
44	–
45	Podgrzewana przednia szyba* prawa strona
46	5A Zasilanie po włączeniu zapłonu: Moduł sterujący silnika; Elementy skrzyni biegów; Elektryczne wspomaganie kierownicy; Centralny moduł sterujący elektroniczny; Moduł sterujący hamulcami
47	–
48	7,5A Prawy reflektor
15A Reflektor prawy, niektóre typy LED3
49	5A Alkomat
50	–
51	Moduł sterujący podłączeniem akumulatora 5A
52	5A Poduszki powietrzne
53	7,5A Lewy reflektor
15A Lewy reflektor, niektóre typy LED3
54	5A Czujnik położenia akceleratora

Bezpiecznik nr 24 15A odpowiada za działanie przedniej zapalniczki.

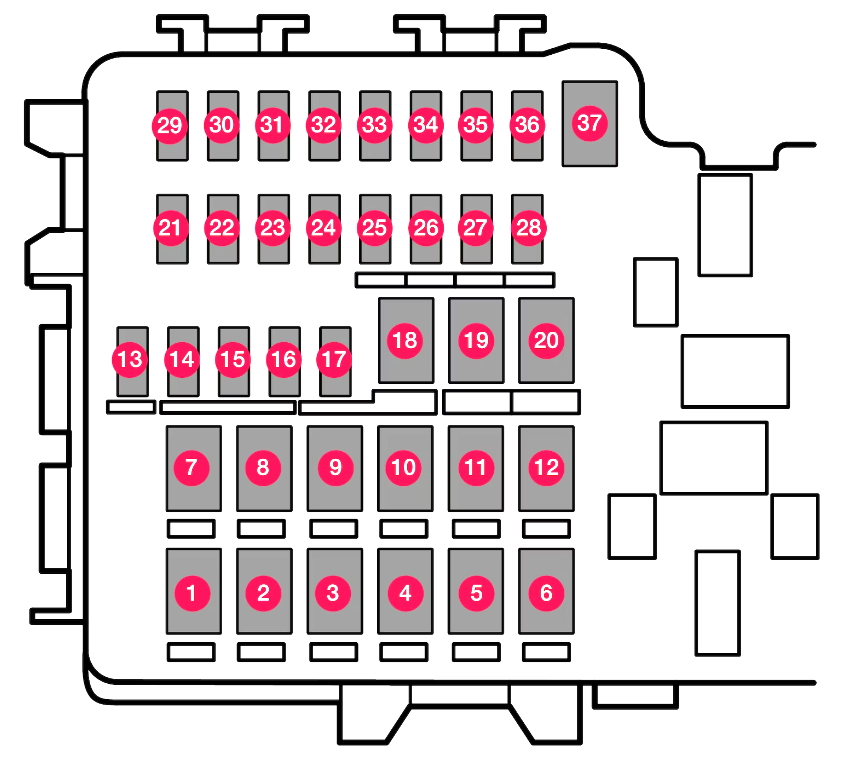

Bagażnik

Kolejna skrzynka bezpieczników i przekaźników zamontowana jest w przedziale ładunkowym po prawej stronie.

Diagram jest odwrócony w porównaniu do obrazu.

Schemat

Lokalizacja

1	30A Podgrzewana tylna szyba
2	–
3	Kompresor zawieszenia pneumatycznego 40A*
4	Silnik blokady oparcia fotela 15A, tył, prawa strona
5	–
6	Silnik blokady oparcia fotela 15A, tył lewy
7	–
8	Moduł sterujący redukcją tlenku azotu 30A (Diesel)
9	Siłownik klapy tylnej elektryczny 25A
10	Fotel pasażera z przodu z regulacją elektryczną 20A
11	Moduł haka holowniczego 20A*
12	40A Moduł napinacza pasa bezpieczeństwa, strona prawa
13	Cewki przekaźnika wewnętrznego 5A
14	Moduł kontroli emisji NOx 15A (Diesel)
15	Moduł wykrywania ruchu stóp 5A (do elektrycznego otwierania klapy bagażnika)
16	Alkomat 5A, rozdzielacz/złącze USB do dodatkowego sprzętu
17	–
18	Moduł haka holowniczego 25A*
19	Elektrycznie regulowany fotel kierowcy*
20	40A Moduł napinacza pasa bezpieczeństwa, strona lewa
21	Kamera parkowania 5A
22	–
23	–
24	–
25	–
26	5A Moduł sterujący poduszką powietrzną i napinaczem pasów
27	–
28	15A Ogrzewanie fotela, lewy tylny*
29	–
30	5A System informacji o martwym polu (BLIS)*; zewnętrzny moduł sterujący klaksonem cofania
31	–
32	Moduły napinacza 5A
33	5A Siłownik układu wydechowego (benzyna, niektóre wersje silnika)
34	–
35	15A Moduł sterujący napędem na wszystkie koła (AWD)*
36	15A Ogrzewanie tylnego prawego siedzenia*
37	–
