Kompaktowy SUV Suzuki Jimny jest produkowany od 1968 roku z różnymi zmianami i modyfikacjami aż do dziś. W niniejszej publikacji przedstawimy opis bloków bezpieczników i przekaźników Suzuki Jimny, wyprodukowanych w latach 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2020, 2014, 2015, 2016 i 2017, ich lokalizację, zdjęcia i schematy. Zwrócimy uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Konstrukcja bloków i przeznaczenie ich elementów mogą różnić się od przedstawionych i zależą od roku produkcji oraz wyposażenia Twojego Suzuki Jimny. Aktualny schemat będzie wydrukowany na pokrywie bloku.
Blok pod maską
W Suzuki Jimny z silnikami benzynowymi znajduje się on po lewej stronie, obok akumulatora. W silnikach Diesla znajduje się on po prawej stronie.
Opis
| 1 | 80A VAC (akumulator, generator) |
| 2 | 50A ABS (moduł ABS) |
| 3 | 60A IG (wyłącznik zapłonu) |
| 4 | LAMPA 30A (oświetlenie itp. – obwód kostki montażowej w kabinie) |
| 5 | LAMPA 30A (oświetlenie itp. – obwód kostki montażowej w kabinie) |
| 6 | 15A HEAD L (zestaw wskaźników, lewy reflektor) |
| 7 | 15A HEAD R (prawy reflektor) |
| 8 | 15A F1 (przekaźnik główny) |
| 9 | 15A A/C (przekaźnik silnika wentylatora skraplacza) |
Kompaktowy SUV Suzuki Jimny jest produkowany od 1968 roku z różnymi zmianami i modyfikacjami aż do dziś. W niniejszej publikacji przedstawimy opis bloków bezpieczników i przekaźników Suzuki Jimny, wyprodukowanych w latach 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2020, 2014, 2015, 2016 i 2017, ich lokalizację, zdjęcia i schematy. Zwrócimy uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Konstrukcja bloków i przeznaczenie ich elementów mogą różnić się od przedstawionych i zależą od roku produkcji oraz wyposażenia Twojego Suzuki Jimny. Aktualny schemat będzie wydrukowany na pokrywie bloku.
Blok pod maską
W Suzuki Jimny z silnikami benzynowymi znajduje się on po lewej stronie, obok akumulatora. W silnikach Diesla znajduje się on po prawej stronie.
Opis
| 1 | 80A VAC (akumulator, generator) |
| 2 | 50A ABS (moduł ABS) |
| 3 | 60A IG (wyłącznik zapłonu) |
| 4 | LAMPA 30A (oświetlenie itp. – obwód kostki montażowej w kabinie) |
| 5 | LAMPA 30A (oświetlenie itp. – obwód kostki montażowej w kabinie) |
| 6 | 15A HEAD L (zestaw wskaźników, lewy reflektor) |
| 7 | 15A HEAD R (prawy reflektor) |
| 8 | 15A F1 (przekaźnik główny) |
| 9 | 15A A/C (przekaźnik silnika wentylatora skraplacza) |
Opcja 2
Cechowanie
| 1 | 50A Wyłącznik zapłonu |
| 2 | Silnik ABS 40A |
| 3 | 40A Wyłącznik zapłonu |
| 4 | Elektrozawór ABS 30A |
| 5 | 15A System zarządzania silnikiem |
| 6 | 15A Lewy reflektor |
| 7 | 15A Prawy reflektor |
| 8 | Skrzynka bezpieczników 50A w przedziale pasażerskim |
| 9 | 15A Światła przeciwmgielne przednie |
| 10 | Wentylator 20A |
| 11 | 30A Stranter |
| 12 | 20A Klimatyzator |
- R1 – Przekaźnik pompy paliwa
- R2 – Przekaźnik silnika wentylatora skraplacza klimatyzatora
- R3 – Przekaźnik układu sterowania silnikiem

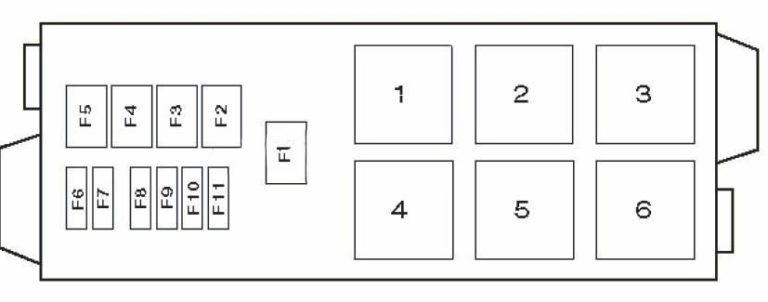

Opcja 3
Spotkanie
| 1 | Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji |
| 2 | |
| 3 | |
| 4 | Przekaźnik podgrzewacza płynu chłodzącego |
| 5 | |
| 6 | Przekaźnik układu sterowania silnikiem |
| F1 | Generator (80A) |
| F2 | (30A) Silnik wentylatora układu chłodzenia |
| F3 | (50A) Układ ABS |
| F4 | (60A) |
| F5 | (60A) Obwody wyłącznika zapłonu |
| F6 | (15A) Lewy reflektor |
| F7 | (15A) Prawy reflektor |
| F8 | (20A) Silnik wentylatora nagrzewnicy |
| F9 | (30A) Rozrusznik |
| F10 | (30A) Elektroniczna jednostka sterująca silnikiem |
| F11 | (15A) Sprzęgło elektromagnetyczne sprężarki klimatyzacji |

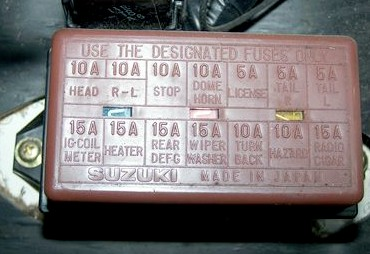

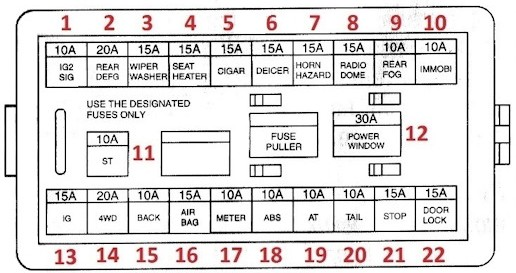

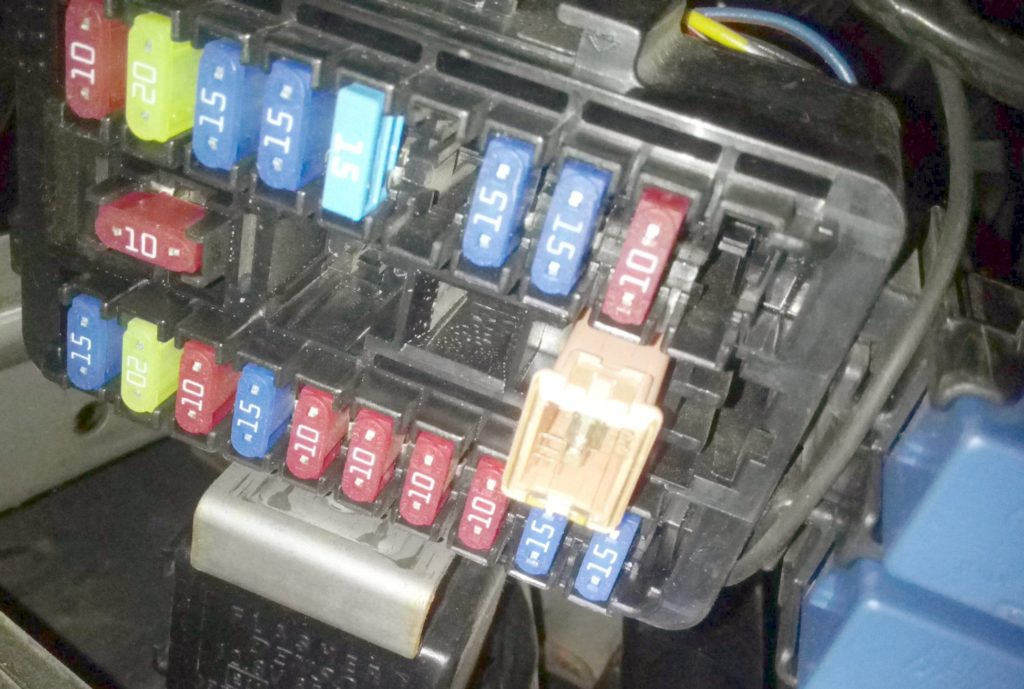

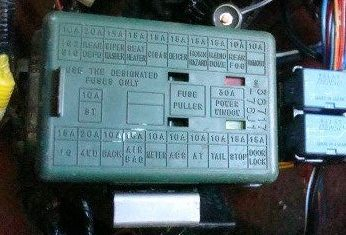

Blok kabinowy
Znajduje się pod panelem kierowcy.
Transkrypcja
| F1 | Silnik wentylatora nagrzewnicy 10A |
| F2 | 15A/20A Ogrzewanie tylnej szyby |
| F3 | 15A Środek czyszczący, zmywarka do szkła |
| F4 | 15A Podgrzewacz siedzenia |
| F5 | Bezpiecznik zapalniczki 15A |
| F6 | 15A Ogrzewanie szyby przedniej |
| F7 | 15A Alarm awaryjny |
| F8 | Radio 15A |
| F9 | 10A Lampa(y) przeciwmgielna(e) tylna(e) |
| F10 | 10A Immobilizer |
| F11 | Rozrusznik 10A |
| F12 | 30A Elektryczny regulator szyb |
| F13 | 15A System zarządzania silnikiem |
| F14 | 20A układ sterowania 4WD |
| F15 | 10A Światło(a) cofania |
| F16 | 15A układ SRS |
| F17 | 10A Panel instrumentów |
| F18 | 10A układ ABS |
| F19 | 10A Elektroniczna jednostka sterująca skrzynią biegów |
| F20 | 10A Wymiary tylne |
| F21 | 15A Światła stopu |
| F22 | 15A Zamek centralny |
Bezpiecznik nr 5 o natężeniu 15A odpowiada za zapalniczkę.

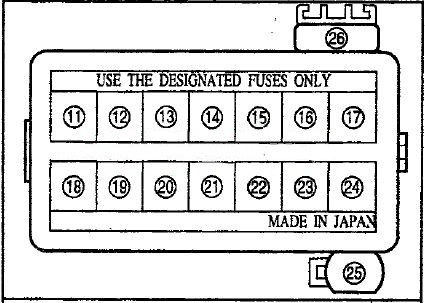

Opcja 2
Pełne oznaczenie na schematach
| Klimatyzacja | klimatyzacja |
| ABS | ABS |
| WSZYSTKO | generator |
| ALT-S | generator |
| JESTEM | przełącznik silnika |
| DEF | ogrzewacz okienny |
| KOPUŁA | oświetlenie wewnętrzne |
| DRZWI | drzwi |
| Sterownik elektroniczny | moduł sterujący silnikiem |
| EDU | sterowanie wtryskiem |
| EFI | elektroniczny układ sterowania wtryskiem |
| GŁÓWNY | silnik główny |
| WENTYLATOR | wentylator |
| MGŁA | światła przeciwmgielne |
| Ks. | przód |
| F-OGON | tylne światła |
| MIERNIK | deska rozdzielcza, prędkościomierz |
| ZARYZYKOWAĆ | sygnały alarmowe |
| HAZ-TRN | alarm awaryjny – włącza się |
| GŁOWA | reflektory |
| GŁOWA LEWA | lewe reflektory |
| GŁOWA PRAWA | prawe reflektory |
| KLAKSON | brzęczyk |
| HTR | podgrzewacz |
| I/UP | biegu jałowego |
| IG | zapłon |
| IGN | zapłon |
| GŁÓWNY | główny |
| P/W | regulator szyby |
| MOC | karmienie |
| Moc | karmienie |
| RAD | radio |
| Rr | tylny |
| MOWIĆ | zapalniczka |
| ZAPASOWY | zapasowy |
| ST | rozrusznik |
| ZATRZYMYWAĆ SIĘ | Sygnał stopu |
| OGON | tylne światła |
| ZAKRĘT | kierunkowskazy |
| UMYĆ | spryskiwacz szyby przedniej |
| W toku | wycieraczka szyby przedniej |
| WYCIERACZKA | wycieraczka szyby przedniej |
