GMC Sierra piątej generacji był produkowany w latach 2018, 2019, 2020, 2021, 2022, 2023, 2024 i 2025 w różnych wersjach: 1500, 2500, 3500 oraz w średniotonażowych odmianach 4500HD, 5500HD i 6500HD. W tym czasie model przeszedł modernizację (facelift).
W tym artykule znajdziesz oznaczenia bezpieczników i przekaźników GMC Sierra 5G, wraz ze schematami skrzynek bezpieczników, ich lokalizacją oraz zdjęciami. Pokażemy również, które bezpieczniki odpowiadają za zapalniczkę i porty USB.
Przeznaczenie bezpieczników i przekaźników może się różnić od przedstawionego i zależy od typu silnika oraz roku produkcji Twojego pojazdu.
Bloki w kabinie
Lewa skrzynka bezpieczników

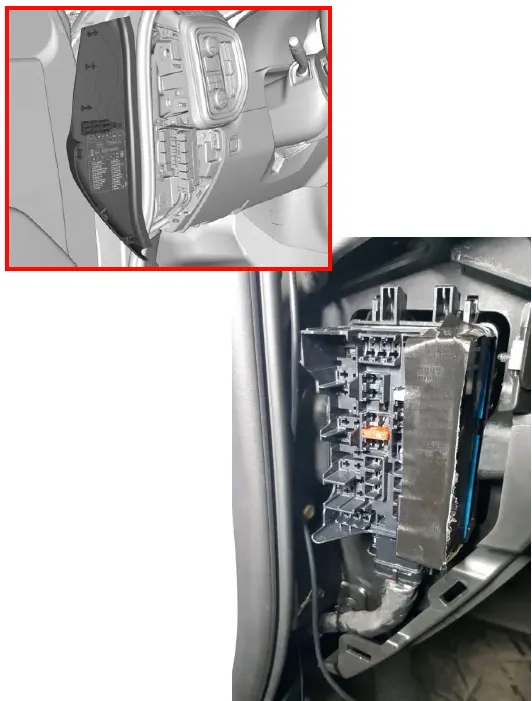

Skrzynka z bezpiecznikami i przekaźnikami znajduje się po lewej stronie deski rozdzielczej, od strony kierowcy. Aby uzyskać dostęp do skrzynki, należy zdjąć pokrywę ochronną.

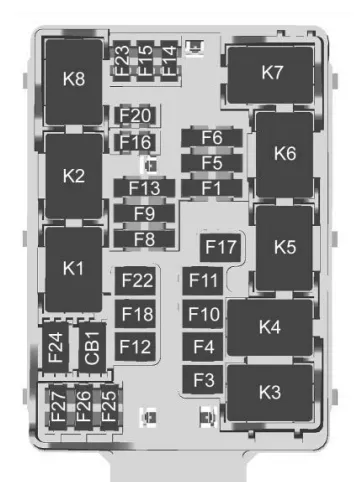

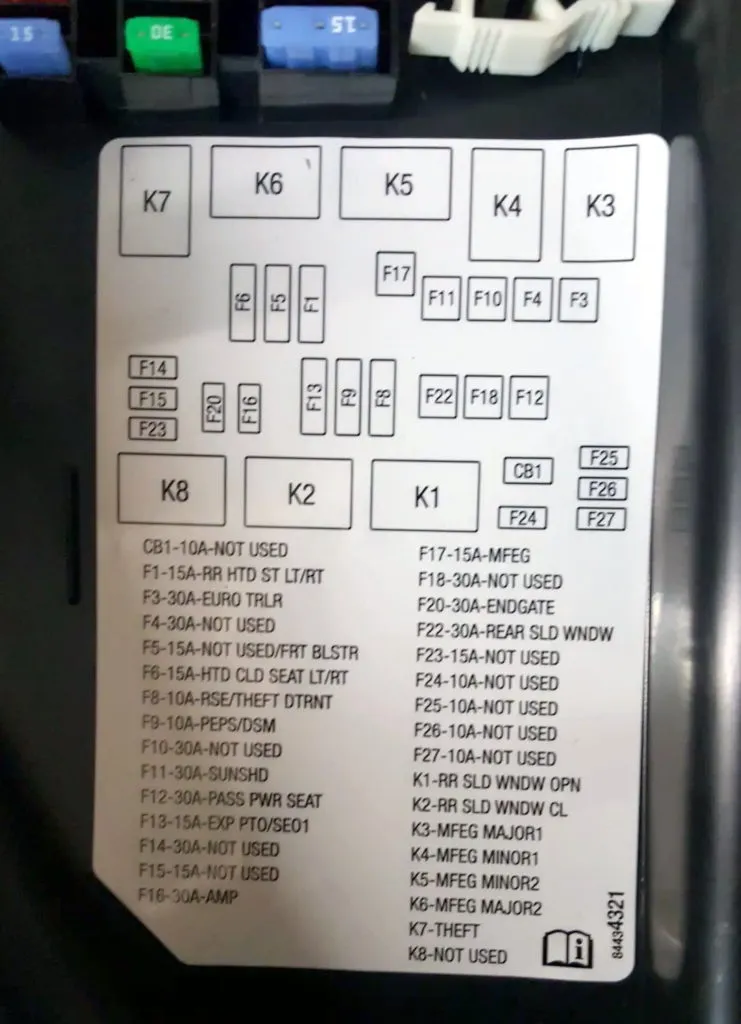

Sprawdź informacje na schemacie znajdującym się na odwrocie obudowy urządzenia.
| Numer | Spotkanie |
|---|---|
| F1 | Podgrzewane tylne siedzenia lewe/prawe |
| F3 | 2019-2020: Przyczepa europejska |
| F4 | — |
| F5 | 2019-2020: Przednie boczne podparcie 2021-2022: Zapasowe/MFEG (wielofunkcyjne tylne drzwi) |
| F6 | Podgrzewane i wentylowane siedzenia po lewej/prawej stronie |
| F8 | 2019-2020: Rozrywka na tylnym siedzeniu/Zabezpieczenie antykradzieżowe |
| F9 | Moduł dostępu pasywnego/pasywnego startu/fotela kierowcy |
| F10 | — |
| F11 | 2019-2020: Cień słońca |
| F12 | Elektryczny fotel pasażera |
| F13 | Skrzynia odbioru mocy eksportowa/Wyposażenie specjalne, opcja 1 |
| F14 | — |
| F15 | — |
| F16 | Wzmacniacz |
| F17 | MFEG (wielofunkcyjne tylne drzwi) |
| F18 | — |
| F20 | Tylne drzwi |
| F22 | Tylna szyba przesuwna |
| F23 | — |
| F24 | — |
| F25 | — |
| F26 | — |
| F27 | — |
| Wyłączniki automatyczne | |
| CB1 | — |
| Przekaźnik | |
| K1 | Otwieranie tylnego przesuwnego okna |
| K2 | Zamykanie tylnej przesuwnej szyby |
| K3 | MFEG podstawowy 1 |
| K4 | Pomocniczy MFEG 1 |
| K5 | Pomocniczy MFEG 2 |
| K6 | MFEG podstawowy 2 |
| K7 | 2019-2020: Antykradzieżowe |
| K8 | — |

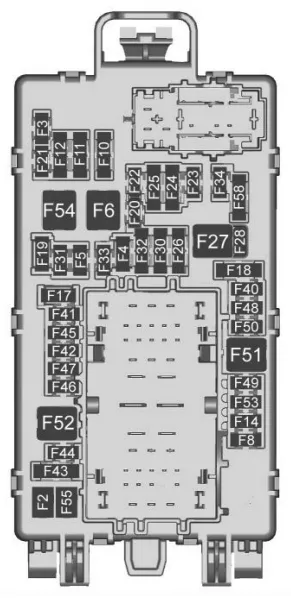

Blok bezpieczników po prawej stronie

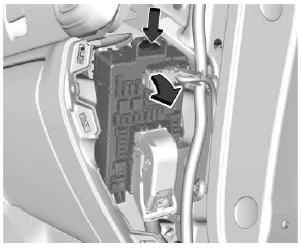

Drugi blok bezpieczników i przekaźników znajduje się na końcu deski rozdzielczej po stronie pasażera.

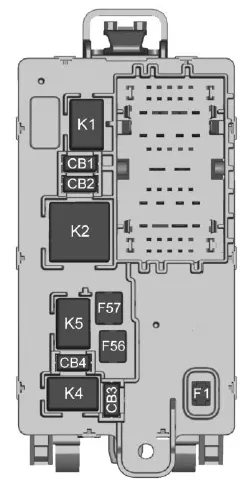

Zdejmij pokrywę, aby uzyskać dostęp do przedniej części skrzynki bezpieczników. Aby uzyskać dostęp do tylnej części skrzynki bezpieczników:
| Numer | Spotkanie |
|---|---|
| F1 | Prawe drzwi |
| F2 | Lewe drzwi |
| F3 | Uniwersalny system zdalnego sterowania |
| F4 | — |
| F5 | — |
| F6 | Przedni wentylator |
| F8 | Przełącznik podparcia lędźwiowego |
| F10 | Moduł nadwozia 6/ Moduł nadwozia 7 |
| F11 | Moduł blokady fotela/kolumny kierowniczej |
| F12 | Moduł nadwozia 3/Moduł nadwozia 5 |
| F14 | Moduł lusterek/podnośnika szyb |
| F17 | Przyciski na kierownicy |
| F18 | Moduł przetwarzania wideo/wykrywania przeszkód |
| F19 | Dyskretny wyłącznik zapłonu (DLIS) |
| F20 | Wentylowane siedzenia |
| F21 | NIE R/C |
| F22 | Ogrzewanie kierownicy |
| F23 | RÓŻNE R/C |
| F24 | 2019-2021: Wyłącznik zapłonu/ Sufit 2022: Wał odbioru mocy/ Wyświetlacz świateł dodatkowych/ Zestaw wskaźników/ Moduł bramy centralnej/ Lusterko wsteczne wewnętrzne/ Konsola zapłonu sufitowego |
| F25 | Zapłon ogrzewania, wentylacji i klimatyzacji/Pomocniczy układ ogrzewania, wentylacji i klimatyzacji |
| F26 | Porty USB/Wyposażenie specjalne, opcja, zasilanie z opóźnieniem wyłączenia |
| F27 | Dodatkowe gniazdo zasilania/zasilanie z opóźnionym wyłączeniem |
| F28 | Dodatkowe gniazdo zasilania/akumulator |
| F30 | Moduł czujników i diagnostyki/Hamulec postojowy |
| F31 | Moduł nadwozia 4 |
| F32 | Wyposażenie specjalne, opcja/złącze kanału danych |
| F33 | Moduł nadwozia 8 |
| F34 | Latarnia ładunkowa |
| F40 | Moduł bramy centralnej (CGM) |
| F41 | Multimedia 1 |
| F42 | Platforma komunikacji telematycznej (TCP) |
| F43 | — |
| F44 | 2019-2021: Aktywne tłumienie drgań (AVM) |
| F45 | Moduł nadwozia 2 |
| F46 | Ogrzewanie, wentylacja i klimatyzacja/ Akumulator 1 |
| F47 | Zestaw wskaźników/akumulator |
| F48 | Moduł sterujący skrzynią biegów |
| F49 | Moduł nadwozia 1 |
| F50 | — |
| F51 | Bateria 1 |
| F52 | Bateria 2 |
| F53 | — |
| F54 | Łukasz |
| F55 | Elektryczny napęd fotela kierowcy |
| F56 | Przetwornica DC DC 1 |
| F57 | Konwerter DC DC 2 |
| F58 | Multimedia 2 |
| Wyłączniki automatyczne | |
| CB1 | Dodatkowe gniazdo zasilania 2 |
| CB2 | Dodatkowe gniazdo zasilania 1/ Zapalniczka |
| CB3 | 2019-2021: Dodatkowe gniazdo zasilania 3 |
| CB4 | 2019-2021: Dodatkowe gniazdo zasilania 4 |
| Przekaźnik | |
| K1 | Praca/Rozrusznik |
| K2 | Zasilacz z opóźnieniem wyłączenia/Dodatkowe odbiorniki 1 |
| K4 | 2019-2021: Zasilanie z opóźnieniem wyłączenia/ Dodatkowe odbiorniki 2 |
| K5 | — |
Bezpieczniki zapalniczki (gniazda zasilania) w Chevrolecie Silverado 4G to bezpieczniki nr 27, 28 i wyłączniki automatyczne CB1, CB2, CB3, CB4.
Bloki w komorze silnika

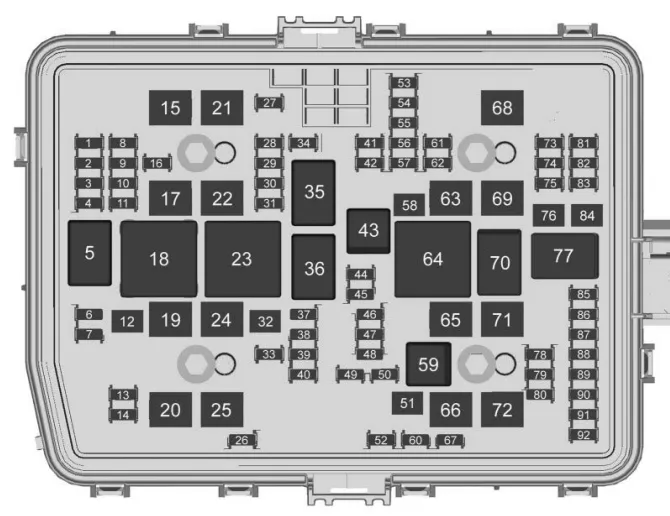

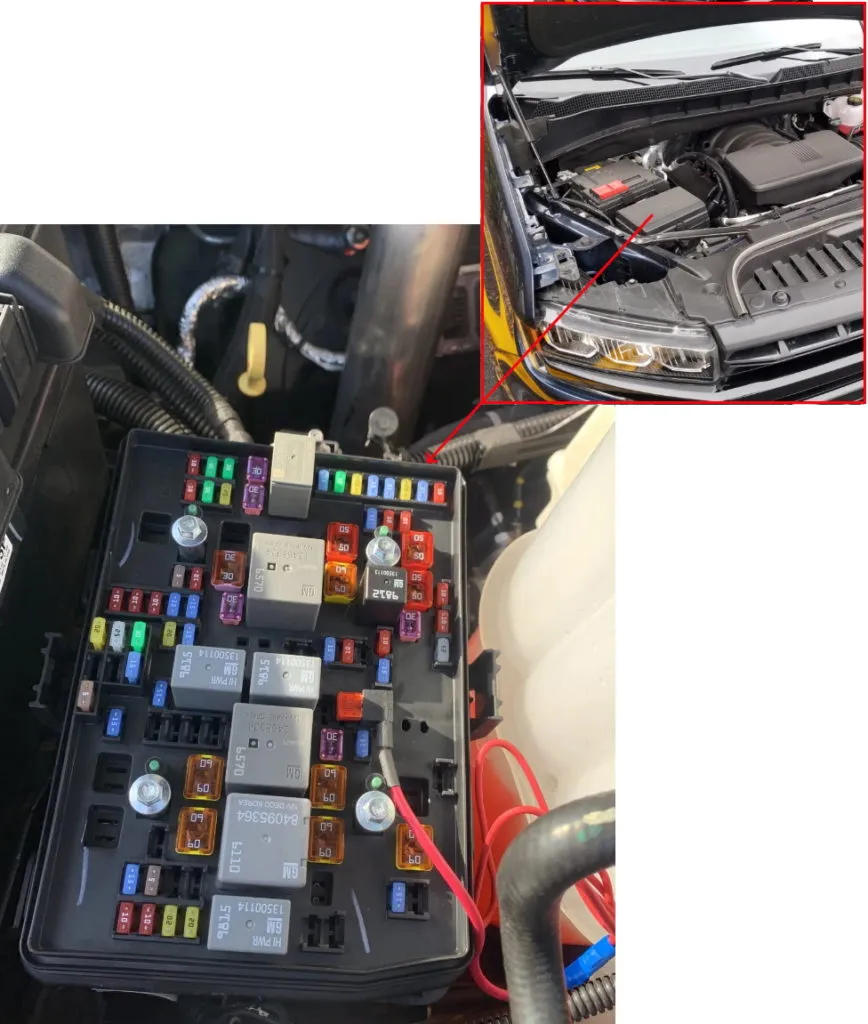

Pod maską, po prawej stronie komory silnika, znajduje się blok bezpieczników i przekaźników, przykryty pokrywą ochronną.
| Numer | Spotkanie |
|---|---|
| 1 | Lewe światło drogowe |
| 2 | Prawe światło drogowe |
| 3 | Lewy reflektor |
| 4 | Farah ma rację |
| 6 | TIM |
| 7 | — |
| 8 | Światło przeciwmgielne |
| 9 | DCM |
| 10 | — |
| 11 | Dodatkowy sprzęt policyjny |
| 12 | — |
| 13 | Podkładka przednia |
| 14 | Podkładka tylna |
| 15 | Sterownik MSB |
| 16 | — |
| 17 | IECL 1 |
| 19 | Falownik DC/AC |
| 20 | IECR 2 (LD) / EBCM2 (HD) |
| 21 | Pasażer MSB |
| 22 | IECL 2 |
| 24 | Eboost 1 / EBCM 1 |
| 25 | REC |
| 26 | — |
| 27 | Sygnał dźwiękowy |
| 28 | — |
| 29 | — |
| 30 | — |
| 31 | — |
| 32 | Podgrzewana tylna szyba |
| 33 | Podgrzewane lusterka |
| 34 | Światło obrysowe lewe |
| 37 | Przyczepa Euro |
| 38 | TIM |
| 39 | — |
| 40 | Różne zapłony |
| 41 | Światło obrysowe przyczepy |
| 42 | Światło obrysowe prawe |
| 44 | — |
| 45 | Druga pompa paliwa |
| 46 | Moduł sterujący silnikiem zapłonowym |
| 47 | Moduł sterujący skrzynią biegów zapłonu |
| 48 | — |
| 49 | Moduł sterujący skrzynią biegów |
| 50 | Sprzęgło sprężarki klimatyzacji |
| 51 | Moduł sterujący skrzynią rozdzielczą |
| 52 | Wycieraczka przednia |
| 53 | Dodatkowe światło stopu |
| 54 | Światło cofania przyczepy |
| 55 | Światło cofania przyczepy |
| 56 | SAD |
| 57 | TTPM/SBZA |
| 58 | Starter (LD i HD DSL) |
| 60 | Aktywne zarządzanie paliwem 1 |
| 61 | WSZYSTKO |
| 62 | Zintegrowany moduł sterowania podwoziem/CVS |
| 63 | Akumulator przyczepy |
| 65 | Dodatkowa skrzynka bezpieczników pod maską |
| 66 | Silnik wentylatora chłodzącego lewego |
| 67 | Aktywne zarządzanie paliwem 2 |
| 68 | — |
| 69 | Zębnik rozrusznika (LD) / Rozrusznik (HD Benzyna) |
| 71 | Wentylator chłodzący |
| 72 | Wentylator chłodzący prawy |
| 73 | Światło stopu przyczepy/lewy kierunkowskaz |
| 74 | Moduł interfejsu przyczepy 1 |
| 75 | DEFC |
| 76 | Elektryczny RNG BDS |
| 78 | Moduł sterujący silnikiem |
| 79 | Akumulator pomocniczy |
| 80 | Pompa chłodzenia wnętrza |
| 81 | Światło stopu/kierunkowskaz przyczepy, prawe |
| 82 | Moduł interfejsu przyczepy 2 |
| 83 | FTZM |
| 84 | Hamulec przyczepy |
| 85 | ANGIELSKI |
| 86 | Moduł sterujący silnikiem |
| 87 | Para wtryskiwaczy B |
| 88 | Czujnik O2 B |
| 89 | Czujnik O2 A |
| 90 | Wtryskiwacz A dziwny |
| 91 | Moduł sterujący silnikiem, sterowanie przepustnicą |
| 92 | Sprzęgło wentylatora chłodzącego/Przepustnica powietrza |
| Przekaźnik | |
| 5 | Latarnia morska |
| 18 | Falownik DC/AC |
| 23 | Podgrzewana tylna szyba |
| 35 | Światło znacznikowe |
| 36 | Praca/Rozrusznik |
| 43 | Druga pompa paliwa |
| 59 | Sprzęgło sprężarki klimatyzacji |
| 64 | Rozrusznik (LD i HD DSL) / Sprzęgło wentylatora chłodzącego (HD Petrol) |
| 70 | Zębnik rozrusznika (LD) / Rozrusznik (HD Benzyna) |
| 77 | Napęd |
