Volkswagen Passat B8, ósma generacja tej serii (produkowany w latach 2015–2021), opiera się na zaawansowanej platformie modułowej MQB. W niniejszym materiale przedstawiono wyczerpującą dokumentację dotyczącą dokładnego rozmieszczenia, schematów i zdjęć bloków bezpieczników oraz przekaźników w Volkswagenie Passacie B8. Szczególną uwagę poświęcono identyfikacji bezpiecznika odpowiedzialnego za działanie gniazda zapalniczki.

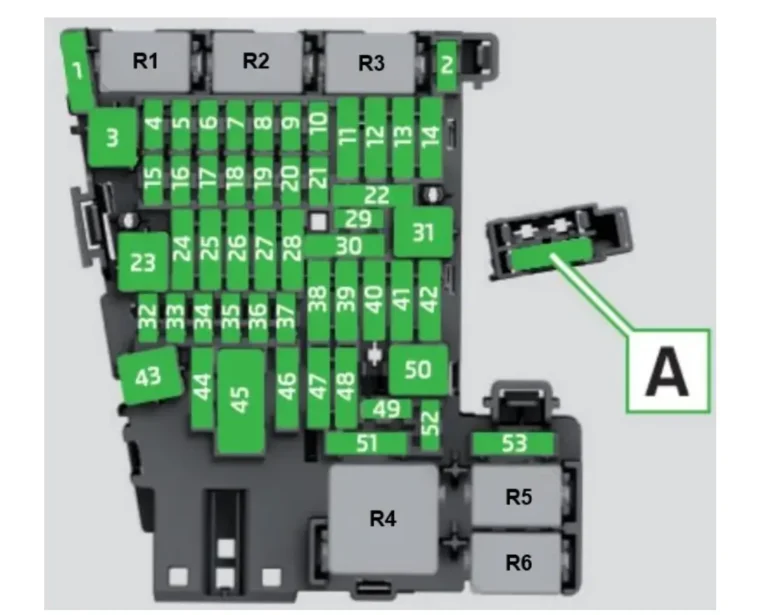

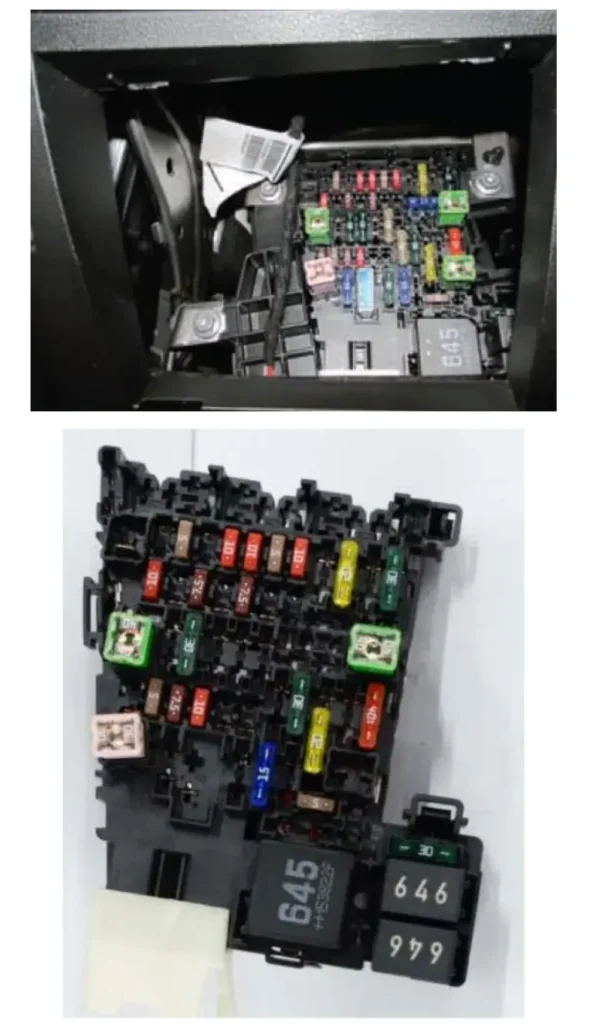

Blok kabinowy
Znajduje się pod deską rozdzielczą, po stronie kierowcy, za schowkiem.
| Numer | A | Opis |
|---|---|---|
| 1 | 30 | Jednostka sterująca podgrzewaczem reduktora -J891- |
| 2 | 10 | Jednostka sterująca kolumny kierownicy -J527- |
| 3 | — | — |
| 4 | 7,5 / 10 | Sygnał dźwiękowy -H12- |
| 5 | 5 / 7,5 | Interfejs diagnostyczny magistrali danych -J533- |
| 6 | 5 / 7,5 | Dźwignia zmiany biegów -E313- |
| 7 | 10 | Sterowanie ogrzewaniem i klimatyzacją -EX21- Tylna jednostka sterowania i wyświetlania klimatyzacji -E265- Odbiornik zdalnego sterowania ogrzewaniem dodatkowym -R149- Przekaźnik ogrzewania tylnej szyby -J9- Zegar analogowy -Y- Jednostka sterująca monitorowaniem ciśnienia w oponach -J502- |
| 8 | 7,5 / 10 | Przełącznik obrotowy świateł -EX1- Przycisk elektromechanicznego hamulca postojowego -E538- Czujnik deszczu i światła -G397- Złącze diagnostyczne -U31- Czujnik alarmu bezpieczeństwa -G578- Lewa dioda LED światła tła -L181- Prawa dioda LED światła tła -L182- Przednie oświetlenie wnętrza -WX1- Czujnik alarmu bezpieczeństwa -G578- Jednostka sterująca doświetlaniem zakrętów i zasięgiem reflektorów -J745- Lampa obrysowa lewych przednich drzwi -L251- Lampa obrysowa lewych tylnych drzwi -L253- Lampa obrysowa prawych przednich drzwi -L252- Lampa obrysowa prawych tylnych drzwi -L254- |
| 9 | 5 / 7,5 | Jednostka sterująca kolumny kierownicy -J527- |
| 10 | 7,5 / 10 | Jednostka sterująca wyświetlacza informacji przedniej i jednostki sterującej -J685- Jednostka sterująca wyświetlacza przeziernego -J898- |
| 11 | 40 | Jednostka sterująca zasilaniem pokładowym -J519- |
| 12 | 20 | Jednostka sterująca układu elektronicznego 1 -J794- Jednostka sterująca układu nawigacyjnego -J856- 1) |
| 13 | 25 | Pas bezpieczeństwa lewy przedni -NX10- |
| 14 | 40 | Jednostka sterująca wentylatorem nawiewnym -J126- |
| 15 | 10 | Elektroniczna jednostka sterująca blokadą kolumny kierowniczej -J764- |
| 16 | 7,5 | Wzmacniacz sygnału dwukierunkowego do telefonów komórkowych/usług transmisji danych -J984- Gniazdo ładowania USB 1 -U37- Schowek z interfejsem telefonu komórkowego -R265- Hub USB -R293- |
| 17 | 7,5 | Wkładka do deski rozdzielczej -KX2- Jednostka sterująca modułu połączeń alarmowych i jednostka komunikacyjna -J949- |
| 18 | 7,5 | Jednostka sterująca kamery widoku z góry -J928- Klamka pokrywy bagażnika -EX37- Kamera widoku z góry -R246- |
| 19 | 7,5 | Interfejs systemu wejścia i uruchomienia -J965- |
| 20 | 7,5 / 10 / 15 | Przekaźnik układu dozowania mocznika -J963- Przekaźnik pompy próżniowej -J318- |
| 21 | 15 | Jednostka sterująca napędem na wszystkie koła -J492- |
| 22 | 15 | Jednostka sterująca rozpoznawaniem przyczepy -J345- |
| 23 | 20 / 30 | Jednostka sterująca dachem przesuwnym -J245- |
| 24 | 40 | Jednostka sterująca zasilaniem pokładowym -J519- |
| 25 | 30 | Sterownik drzwi kierowcy -J386- Sterownik tylnych drzwi kierowcy -J926- |
| 26 | 30 | Jednostka sterująca zasilaniem pokładowym -J519- |
| 27 | 30 | Jednostka sterująca zasilaniem pokładowym -J519- |
| 28 | 25 | Jednostka sterująca rozpoznawaniem przyczepy -J345- |
| 29 | 5 | Przekaźnik układu zdalnego uruchamiania -J471- |
| 30 | 10 | Przekaźnik układu zdalnego uruchamiania -J471- |
| 31 | 30 | Jednostka sterująca pokrywą bagażnika -J605- |
| 32 | 10 | Systemy wspomagania kierowcy kamera przednia -R242- Jednostka sterująca tempomatu adaptacyjnego -J428- Jednostka sterująca asystenta parkowania -J446- Jednostka sterująca asystenta zmiany pasa ruchu -J769- Jednostka sterująca asystenta zmiany pasa ruchu 2 -J770- |
| 33 | 5 / 7,5 | Jednostka sterująca poduszką powietrzną -J234- |
| 34 | 7,5 | Lusterko wewnętrzne -EX5- Przekaźnik gniazda -J807- Wyłącznik świateł cofania -F4- Czujnik ciśnienia czynnika chłodniczego -G805- Czujnik jakości powietrza -G238- Centralna jednostka przełączająca na panelu przednim -EX22- Jednostka przełączająca 1 na konsoli środkowej -EX23- Jednostka sterowania dźwiękiem nadwozia -J869- Przycisk elektromechanicznego hamulca postojowego -E538- |
| 35 | 7,5 / 10 | Złącze diagnostyczne -U31- |
| 36 | 5 / 7,5 | Reflektor prawy -MX2- |
| 37 | 5 / 7,5 | Lewy przedni reflektor -MX1- |
| 38 | 25 | Jednostka sterująca rozpoznawaniem przyczepy -J345- |
| 39 | 30 | Sterownik drzwi przednich pasażera -J387- Sterownik drzwi tylnych pasażera -J927- |
| 40 | 20 | Gniazdo 12 V -U5- Gniazdo 12 V 2 -U18- Gniazdo 12 V 3 -U19- |
| 41 | 25 | Pas bezpieczeństwa przód prawy prawy -NX11- |
| 42 | 40 | Jednostka sterująca zasilaniem pokładowym -J519- |
| 43 | 40 | Cyfrowa jednostka sterowania dźwiękiem -J525- |
| 44 | 15 | Jednostka sterująca rozpoznawaniem przyczepy -J345- |
| 45 | 15 | Jednostka sterująca regulacją fotela kierowcy -J810- Wentylator poduszki lewego przedniego fotela 1 -V514- Wentylator oparcia lewego przedniego fotela 1 -V512- |
| 46 | 30 | Przetwornica DC na AC z gniazdem, 12 V – 230 V -U13- |
| 47 | 7,5 / 15 | Wycieraczka tylnej szyby -V12- |
| 48 | — | — |
| 49 | 5 / 7,5 | Czujnik położenia sprzęgła -G476- Przekaźnik rozrusznika 1 -J906- Przekaźnik rozrusznika 2 -J907- |
| 50 | 40 | Jednostka sterująca pokrywą bagażnika -J605- |
| 51 | 25 | Tylna jednostka sterowania i wyświetlania klimatyzacji -E265- |
| 52 | 15 | Elektronicznie sterowany sterownik tłumienia -J250- |
| 53 | 30 | Przekaźnik ogrzewania tylnej szyby -J9- |
| Znajduje się wewnątrz uchwytu bloku bezpieczników: | ||
| A | 15 | Jednostka sterująca regulacją położenia przedniego prawego fotela -EX34- Wentylator poduszki przedniego prawego fotela 1 -V518- Wentylator oparcia przedniego prawego fotela 1 -V516- |
| B | 5a | Przekaźnik układu zdalnego uruchamiania -J471- |
| C | 7,5 | Port ładowania USB 1 -U37- |
| R1 | Przekaźnik układu zdalnego uruchamiania -J471- | |
| Przekaźnik | ||
| R1 | Przekaźnik układu dozowania reduktora -J963- | |
| R2 | — | |
| R3 | — | |
| R4 | Zacisk przekaźnika zasilania 15 -J329- | |
| R5 | Przekaźnik ogrzewania tylnej szyby -J9- | |
| R6 | Przekaźnik gniazdowy -J807- | |
Bezpiecznik nr 40, 20A, odpowiada za zapalniczkę.

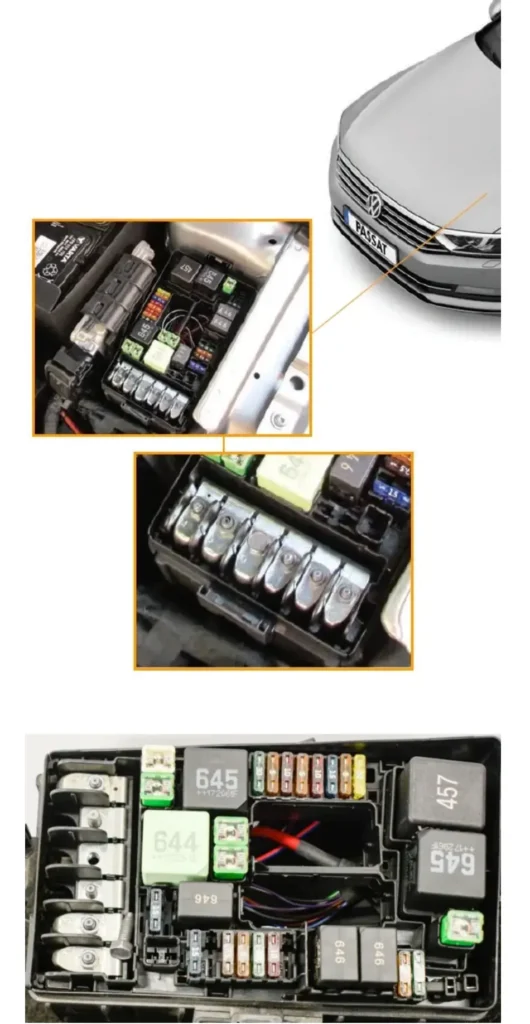

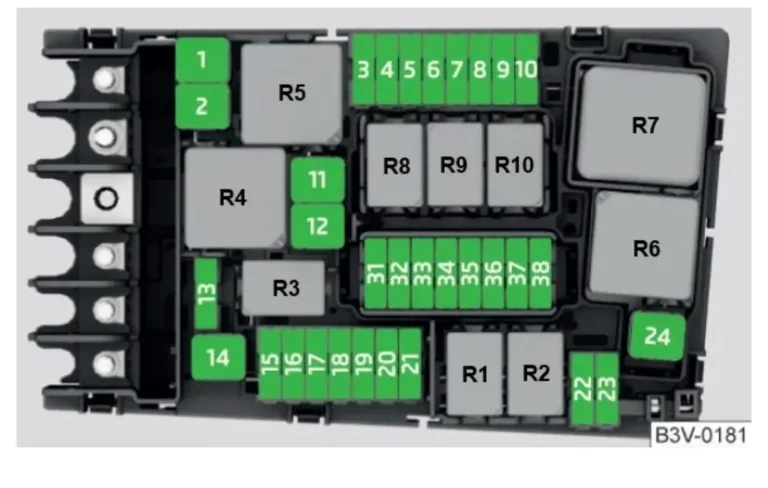

Blok pod maską
Znajduje się po lewej stronie, obok akumulatora i jest zabezpieczony pokrywą ochronną. Składa się z dwóch sekcji: sekcji komunikacyjnej z bezpiecznikami i przekaźnikami oraz sekcji bezpieczników dużej mocy.
| Numer | A | Cechowanie |
|---|---|---|
| 1 | 25 | Jednostka sterująca ABS -J104- |
| 2 | 40 / 60 | Jednostka sterująca ABS -J104- Pompa hydrauliczna ABS -V64- |
| 3 | 15 / 30 | Silnik / jednostka sterująca silnikiem -J623- |
| 4 | 5 / 7,5 / 10 | Wentylator chłodnicy -VX57- Przekaźnik wysokiej mocy cieplnej -J360- Przekaźnik niskiej mocy cieplnej -J359- Zawór sterujący ciśnieniem oleju -N428- Zawór recyrkulacji powietrza turbosprężarki -N249- Zawór klapy kolektora dolotowego -N316- Zawór sterujący dyszą chłodzenia tłoka -N522- Olej Czujnik poziomu i temperatury oleju -G266- Zawór przełączający turbiny -N529- Przekaźnik zasilania podzespołów silnika -J757- |
| 5 | 10 | Zawór sterujący ciśnieniem paliwa -N276- Zawór dozujący paliwo -N290- Przekaźnik zasilania podzespołów silnika -J757- Zawór przełączający turbinę -N529- |
| 6 | 5 / 7,5 | Wyłącznik świateł stopu -F- |
| 7 | 7,5 / 10 / 15 | Pompa chłodzenia powietrza doładowującego -V188- Zawór płynu chłodzącego skrzyni biegów -N488- Zawór odcinający płyn chłodzący -N82- Pompa układu ogrzewania dodatkowego -V488- Zawór płynu chłodzącego głowicy cylindra -N489- Zawór sterujący ciśnieniem oleju -N428- Sterownik wykrywania nieszczelności zbiornika paliwa -J909- |
| 8 | 15 | Sonda lambda 1 przed katalizatorem -GX10- Sonda lambda 1 za katalizatorem -GX7- Jednostka sterująca czujnikiem NOx -GX30- Jednostka sterująca czujnikiem NOx 2 -J881- |
| 9 | 5 / 10 | Jednostka sterująca klapą wydechową -J883- Jednostka sterująca klapą wydechową 2 -J945- Jednostka sterująca automatyczną świecą żarową -J179- Element grzejny odpowietrznika skrzyni korbowej -N79- Przepływomierz powietrza -G70- Pompa ogrzewania dodatkowego -V488- Elektrozawór filtra z węglem aktywnym 1 -N80- Zawór sterujący fazą rozrządu zaworu 1 -N318- Zawór sterujący fazą rozrządu zaworu 1 -N205- |
| 10 | 15 / 20 | Jednostka sterująca pompą paliwa -J538- |
| 11 | 40 / 50 | Element nagrzewnicy powietrza pomocniczego -Z35- |
| 12 | 40 | Element nagrzewnicy powietrza pomocniczego -Z35- |
| 13 | 30 | Pompa hydrauliczna pomocnicza 1 oleju przekładniowego -V475- |
| 14 | 40 | Przekaźnik ogrzewania szyby przedniej -J47- |
| 15 | 15 | Przekaźnik klaksonu -J413- |
| 16 | 20 | Przekaźnik zasilania podzespołów silnika -J757- |
| 17 | 7,5 | Silnik / jednostka sterująca silnika -J623- Jednostka sterująca ABS -J104- Przekaźnik ogrzewania szyby przedniej -J47- |
| 18 | 5 / 7,5 | Jednostka sterująca akumulatorem -J367- Interfejs diagnostyczny magistrali danych -J533- |
| 19 | 30 | Jednostka sterująca silnikiem wycieraczek -J400- |
| 20 | 10 | Sygnał dźwiękowy -H12- |
| 21 | 30 | Przekaźnik ogrzewania szyby przedniej 2 -J611- |
| 22 | 5 / 7,5 | Silnik / jednostka sterująca silnikiem -J623- |
| 23 | 30 | Rozrusznik -B- |
| 24 | 40 | Element nagrzewnicy powietrza pomocniczego -Z35- |
| 31 | — | — |
| 32 | — | — |
| 33 | 30 | Przekaźnik ogrzewania szyby przedniej 2 -J611- |
| 34 | 30 | Przekaźnik ogrzewania szyby przedniej 2 -J611- |
| 35 | 30 | Jednostka sterująca silnikiem wycieraczek -J400- |
| 36 | — | — |
| 37 | 30 | Jednostka sterująca ogrzewaniem dodatkowym -J364- |
| 38 | — | — |
| Przekaźnik | ||
| R1 | Przekaźnik rozrusznika 1 -J906- | |
| R2 | Przekaźnik rozrusznika 2 -J907- | |
| R3 | Przekaźnik klaksonu -J413- | |
| R4 | Przekaźnik o dużej mocy cieplnej -J360- | |
| R5 | Przekaźnik główny -J271- (benzyna) / Przekaźnik zasilania zacisku 30 -J317- (diesel) | |
| R6 | Automatyczna jednostka sterująca zapłonem -J179- (benzyna) | |
| R7 | Przekaźnik niskiej mocy cieplnej -J359- (diesel) | |
| R8 | Przekaźnik zasilania podzespołów silnika -J757- (silnik benzynowy 2.0 l) | |
| R9 | Przekaźnik ogrzewania szyby przedniej -J47- | |
| R10 | Przekaźnik ogrzewania szyby przedniej 2 -J611- | |

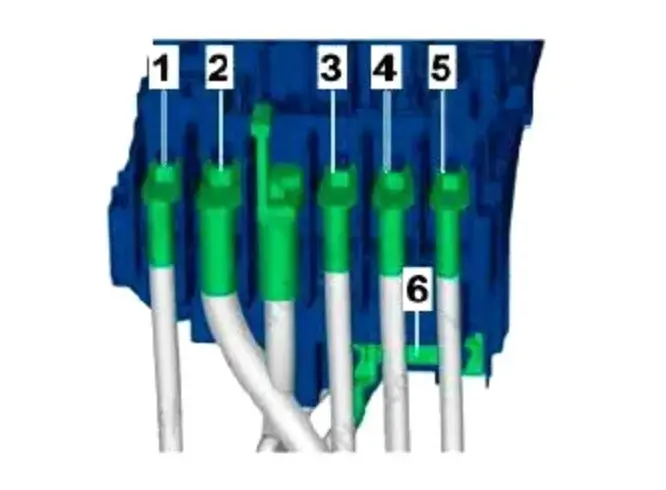

Bezpieczniki mocy
| Numer | A | Spotkanie |
|---|---|---|
| 1 | 125 | Zasilanie pinu 30_1 |
| 2 | 400 | Generator z regulatorem napięcia |
| 3 | 80 | Wspomaganie układu kierowniczego |
| 4 | 80 | Zasilanie pinu 30_1 |
| 5 | 50 / 80 | Jednostka sterująca wentylatorem chłodnicy |
| 6 | 50 | Podgrzewana przednia szyba, dodatkowe ogrzewanie |
